Преобразователь ПМИ-51

Манометрический, ионизационный преобразователь ПМИ-51 – специализированное научно-техническое устройство, используемое в качестве датчика вакуума, выполняющего функции манометрического ионизационного преобразователя. В отличие от аналогов прибор имеет малые габариты, повышенный диапазон измерений, высокую точность конечного результата, высокую отказоустойчивость и низкий уровень собственного энергопотребления.

Назначение

Преобразователь ПМИ-51 среди всех УРП изделий используются в качестве составной части различных научных и производственных вакуумных установок и выполняют роль устройства, обеспечивающего преобразование показателей давления в вакуумной камере в эл.сигнал постоянного тока, передаваемый на устройство управления работой вакуумной установки.

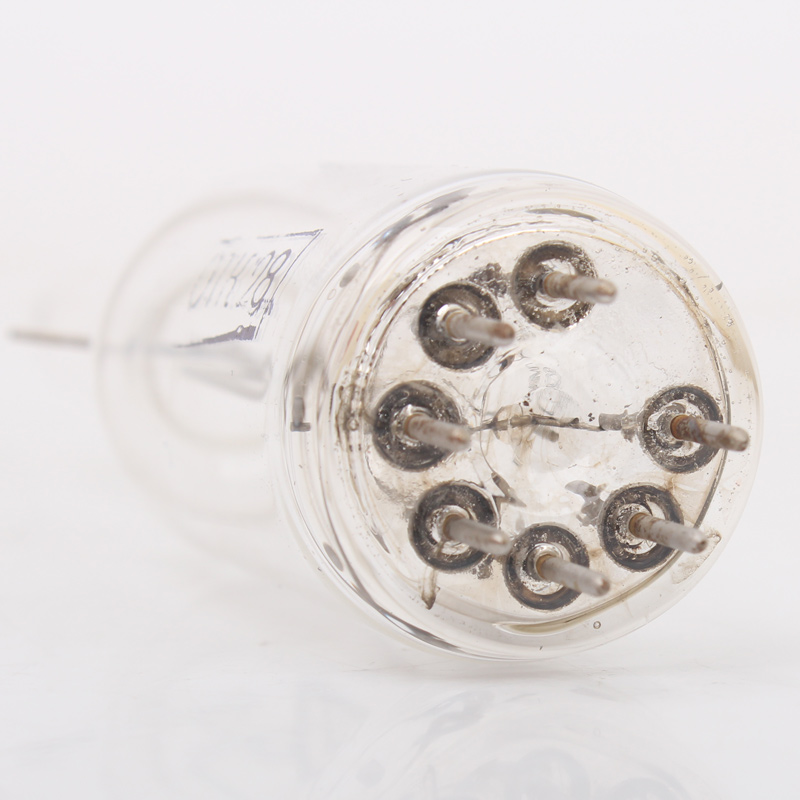

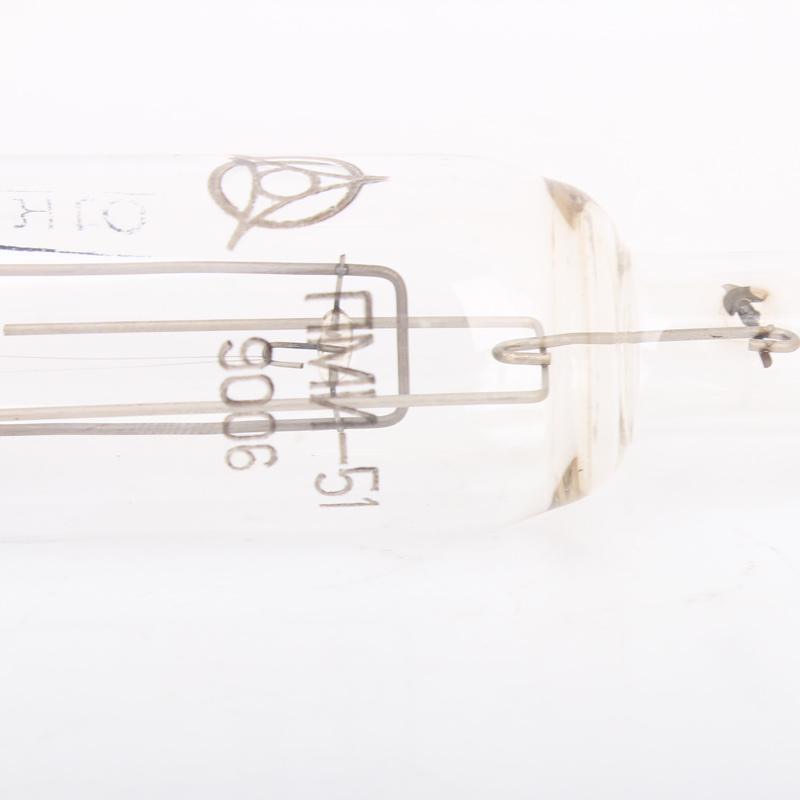

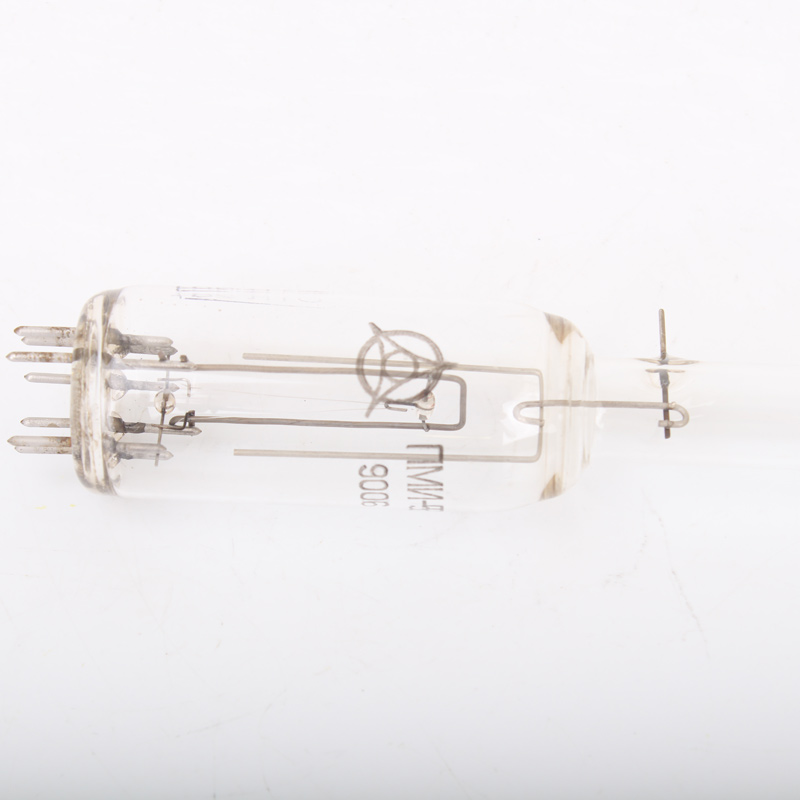

Преобразователи типа ПМИ-51 выпускаются в форм-факторе цилиндрического вытянутого корпуса, изготавливаемого из специального сорта стекла. Внутри корпуса смонтирована эл.схема, на торце устройства имеется штекерный разъем для подсоединения кабелей. Устройство монтируется в вакуумной установке посредством металлостеклянного переходника или специального вакуумного уплотнителя. Установка без вспомогательных переходников возможна только в системы, корпус которых изготовлен из того же сорта стекла. Прибор монтируется строго в вертикальном положении. Не допускается применение преобразователя в системах, рабочее давление которых свыше 10,0 Па.

Заводское обозначение

Манометрический, ионизационный преобразователь ПМИ-51

Тип устройства

Манометрический ионизационный преобразователь, стационарный, высокоточный

Рабочее положение в пространстве

Строго вертикальное

Тип материала корпуса

Стекло марки С52-1

Содержание драгметаллов в конструкции устройства, мг

12,33

Ток эмиссии катода устройства, мА:

 - рабочий

 - верхний предел



0,5

25,0

Напряжение в цепи «анод-земля», рабочее, В

250,0

Напряжение в цепи «катод-земля», рабочее, В

50,0

Напряжение в цепи «коллектор-земля», рабочее, В

0,0 ±1,0

Напряжение в цепи «анод-катод», верхний предел, В

455,0

Напряжение в цепи «коллектор-катод», верхний предел, В

455,0

Допустимая температура прогрева от внешнего источника (печи), °С

350,0

Постоянная преобразователя в нормальном режиме работы, Па/А

6,0*104

Диапазон измерений, Па

От 10 до 1,0*10-5

Прогнозируемая наработка устройства, максимум, час*

500

* - значение данного параметра зависит от давления в обследуемой вакуумной среде.
