Модуль ПРЦ-7

Голосов: 1
Документация:
377339 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модуль ПРЦ7 представляют модули процессора, которые используются для поддержки обмена информационными массивами между устройствами контроллеров «Ремиконт» и «Ломиконт». Также устройства поддерживают возможность логических и арифметических расчетов с обрабатываемыми данными в соответствии с заложенным алгоритмом работы.

Предложенный процессорный модуль разработан с целью замены двух модулей МУС2 и ПРЦ5 и должен выполнять их функционал возможностей. Используется модуль ПРЦ7 в микроконтроллерах «Ремиконт» и «Ломиконт» в 110-й серии.

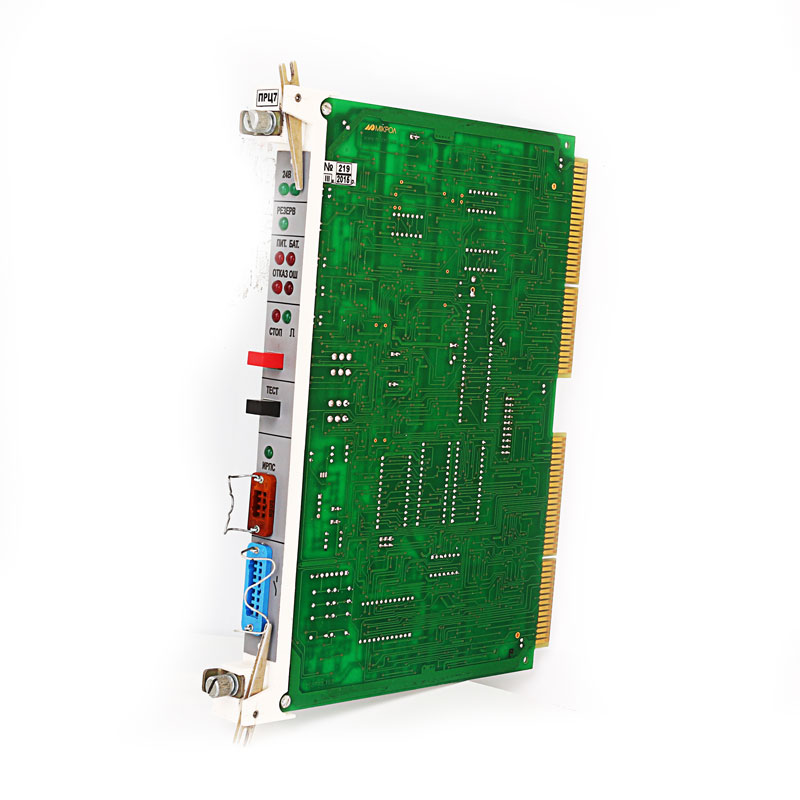

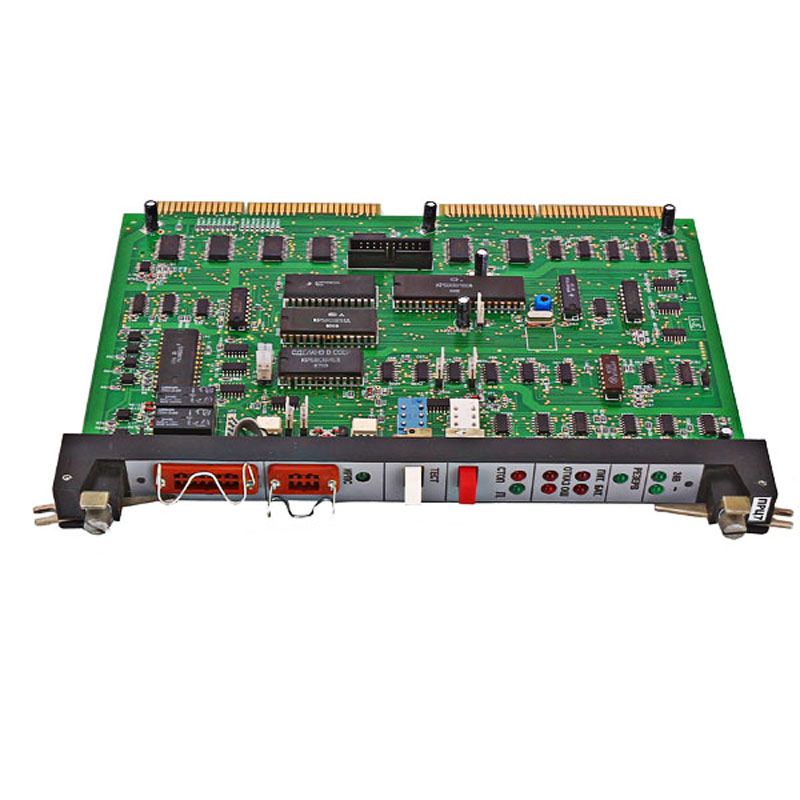

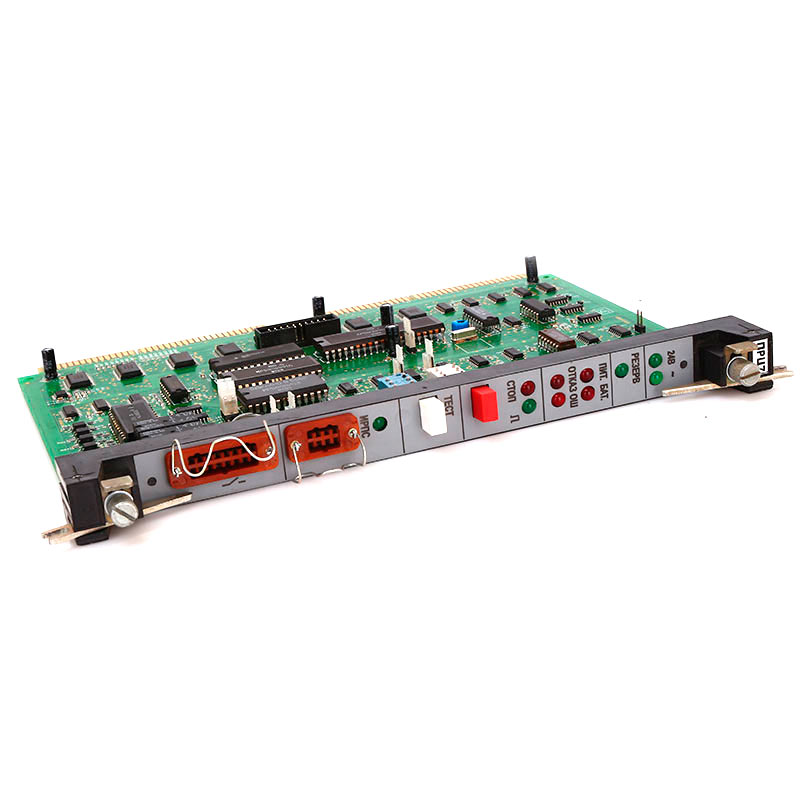

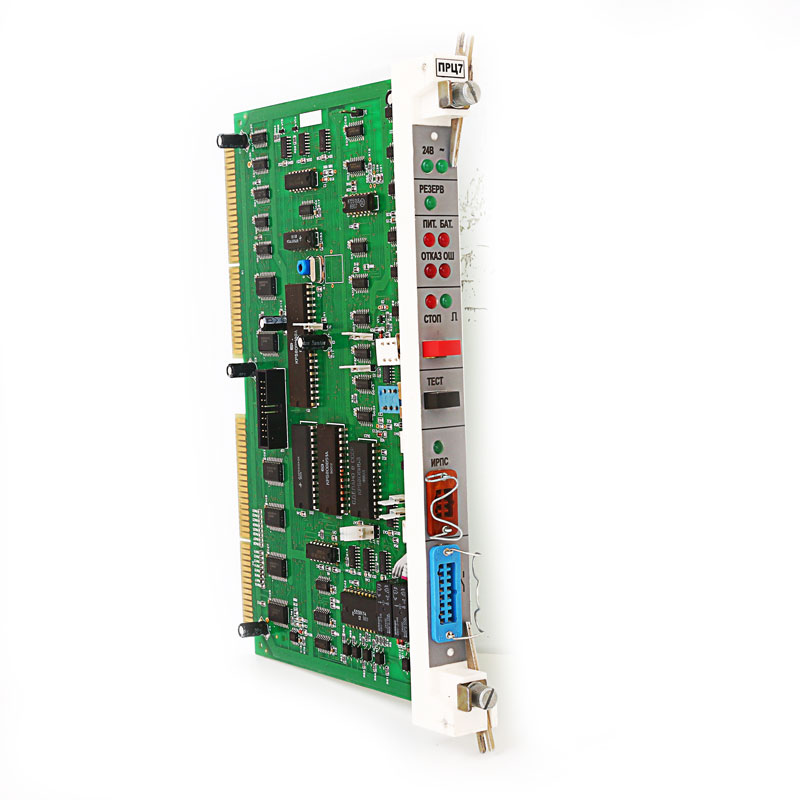

Конструкционное устройство модуля ПРЦ7

Процессорный модуль представляет собой плату печатного типа с расположенными на ней электронными элементами. На боковой грани модуля расположена печатная вставка, на которой расположены средства индикации, коммутационные разъем и средства управления модулем.

Основным элементом предложенного модуля является микропроцессор, который по сути работы имеет  восемь разрядов для совершения обработки информации с фиксированным набором команд.

Функциональные возможности

Модуль ПРЦ7 рассчитан на последовательное выполнение следующих действий:

  • Выставляется код адреса, через который находится следующая команда;
  • Прием команд;
  • Выполняет установленную команду и, в случае выполнения задачи нужно передать данные в чипсет либо получить данные из него, требуется выполнить такие действия:
    • Выставляется адрес для чтения или записи;
    • Происходит обмен требуемой информацией;

После чего цикл можно повторять заново.

Характеристики

Параметр

Значение

Разрядность процессора:

8-битное исполение

Тактовая частота:

2 000 Герц

Индикация режимов работы:

Конечно есть

Напряжение питания (стабилизированный постоянный ток):

не больше ±5В и 12В

Величина потребляемой мощности имеет значение:

менее 6 единиц, если измерять в ВольтАмперах

Защита модуля:

IP00

Вид климатического исполнения:

УХЛ 4.2

Габаритные размеры, если померять:

253х21х182 миллиметров

Масса модуля:

Равна 300 грамм

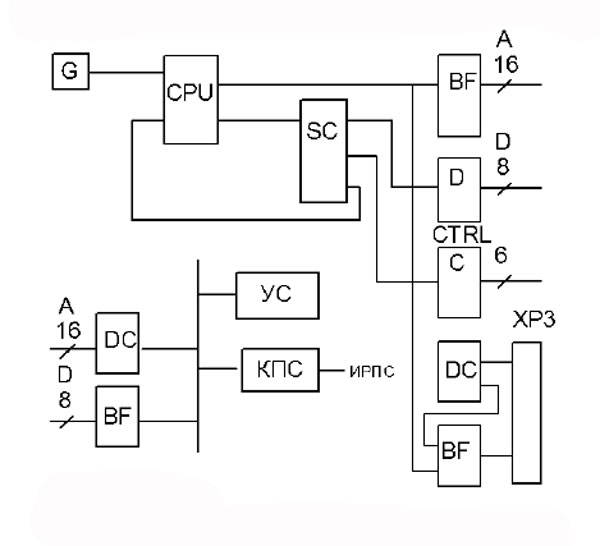

Структурная схема модуля ПРЦ-7

Структурная схема

Видео
