Блок БПВИ-1 разработан для создания преобразования функции индуктивности. По своей природе он относится к устройствам, которые выполняют пропорциональное преобразование сигналов от датчиков взаимной индуктивности в унифицированные (уникальные) сигналы функции тока 0÷5 мА, 0÷20 мА, 4÷20 мА и показателе напряжения 0÷10 В. Преобразование осуществляется непрерывно с применением дифференциально-трансформаторных преобразователей.

Работа системы преобразования БПВИ-1

Сигнал, поступающий от датчика измерительного прибора, подается на преобразователь, который оснащен дифтрансформатором. Со вторичной обмотки дифтрансформатора сигнал поступает на систему усиления и преобразования сигнала с последующим выводом сигнала в выходную цепь. Перед выходом сигнала он поддается корректировке, которая осуществляется по четырем ключевым точкам диапазона измерений.

Сфера постоянного использования

Предложенный преобразователь рассчитан для совместной работы с такими измерительными приборами, как ротаметр, манометр, напорометр, тягомер, дифманометр, мановакуумметр и др. Предложенный блок преобразования сигналов может использоваться в произвольных системах настроенного управления, любых из возможных технологических действий и процессов на разнообразных предприятиях, которые относятся к сфере металлургии, энергетики. Также прибор может работать в комплексе с разными вычислительными системами, входящими в состав измерительно-вычислительных комплексов.

Конструкция блока преобразования

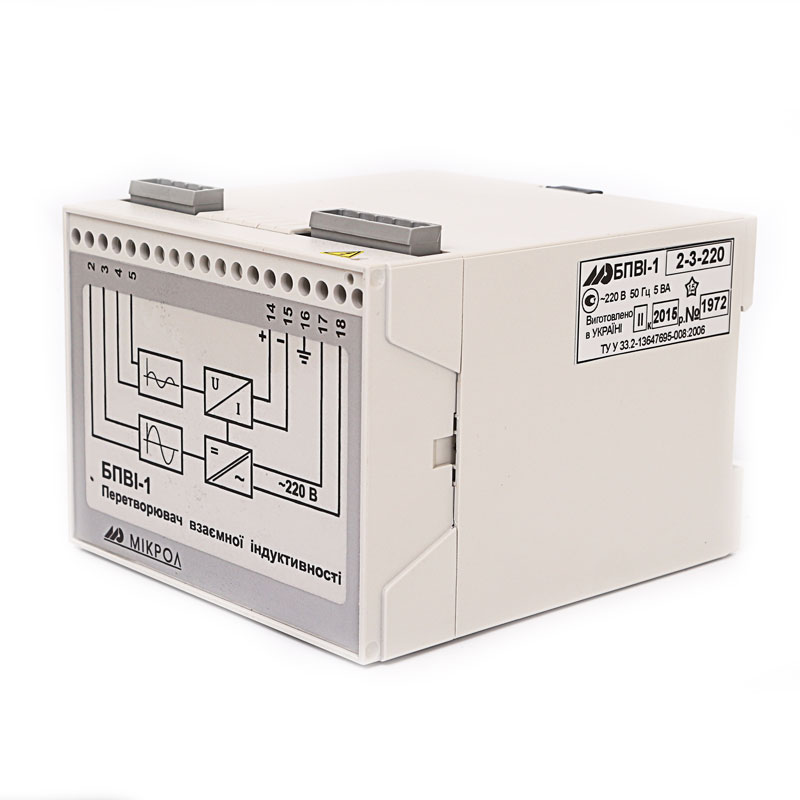

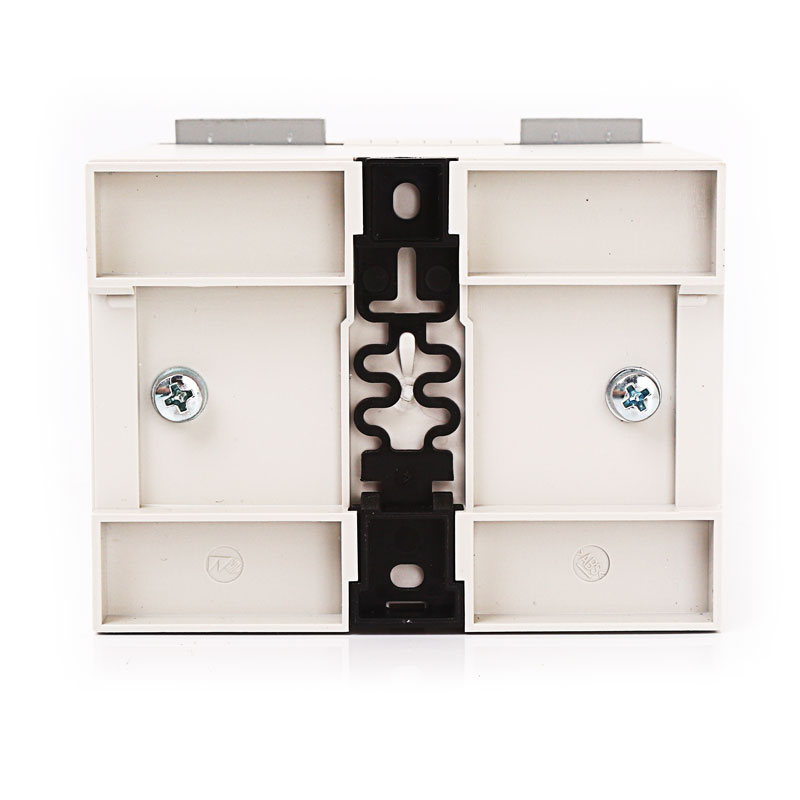

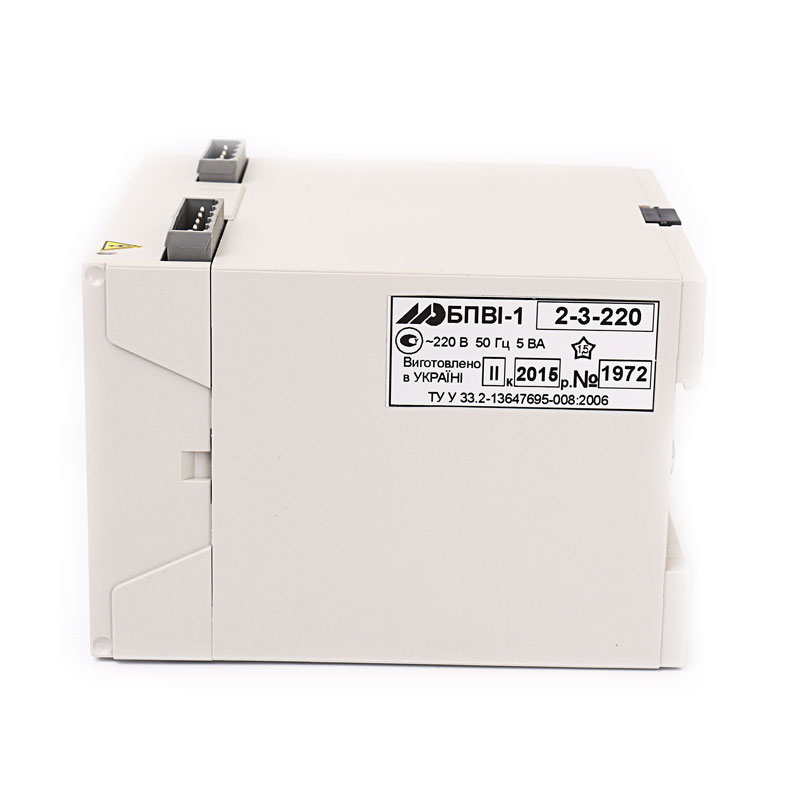

Блок БПВИ-1 выполнен в виде корпусного устройства, которое имеет литой корпус из ударопрочного пластика. Передняя панель блока является функциональной – тут расположены светодиодные индикаторы, свидетельствующие о наличии или отсутствии питания, а также коммутационные клеммы для подключения цепи входа и цепи выхода.

Параметр

Показатель

Число измерительных каналов:

1

Использование гальванической развязки:

+

Подключение датчика:

4-проводное

Входные сигналы имеют численное значение промежутка:

0÷10 мГн; -10÷+10 мГн

Параметры сигнала на выходе:

0÷5 (20) мА; 4÷20 м; 0÷10 В

Предельная погрешность:

±0,25%

Эксплуатационные температуры:

-400С ÷ +700С

Параметры сети с питанием:

Переменный вариант тока, 220 В, 50 Гц

Величина потребляемой мощности:

не больше 6 Вт

Монтаж прибора:

рейка DIN35х7.5

Защищенность прибора:

IP30

Вес устройства:

0,53 кг

Параметры корпуса:

95х100х110 мм
