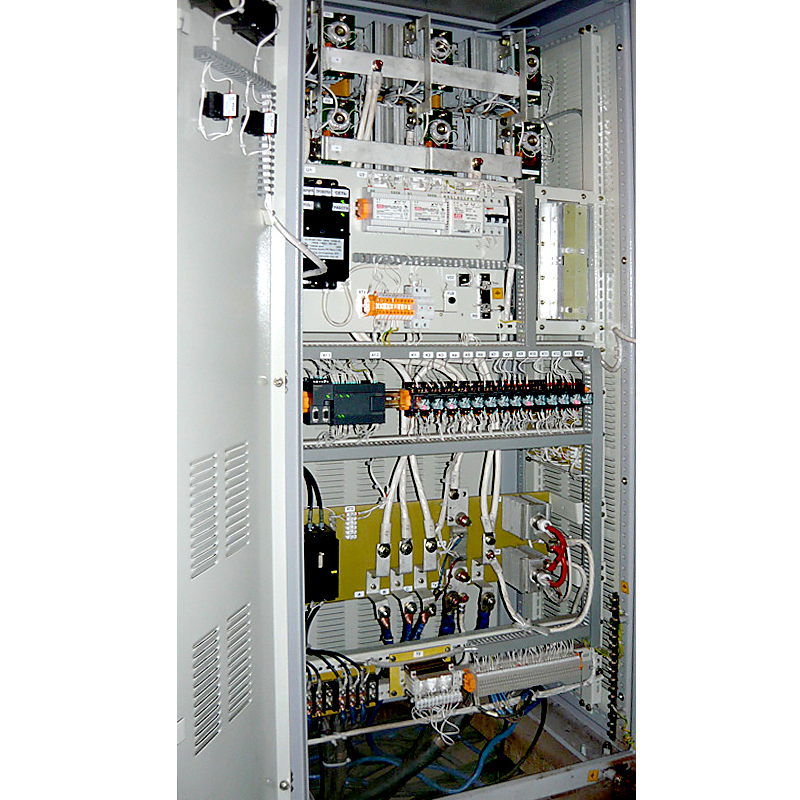

Преобразователь эл. приводов вращения и хода ПТВХ3-300/460-80/380
Описание
Преобразователи электроприводов вращения бурового станка и вращения приводов хода ПТВХ3-300/460-80/380, ПЧВХ3-250/380-80/380, являются комплектными изделиями СБШ-250 и обеспечивают следующие функции:
- Регулирование скорости и направления вращения двигателя;
- Стабилизацию тока обмотки возбуждения приводного двигателя;
- Реверсирование направления вращения приводного двигателя;
- Защиту преобразователя и двигателя от перегрузки и аварийных режимов;
- Плавный пуск и защиту от перегрузки двигателей хода;
- Формирование сигналов для дистанционного контроля режимов работы приводов.
| Диапазон регулирования выходного напряжения, В | 460 | |
| Номинальный выходной ток, А | 0-460 | 0-380 |
| Номинальный ток возбуждения, А | 300 | 250 |
| Номинальное напряжение возбуждения, В | 20 | - |
| Номинальный ток | - 200 - 0 - +200 | - |
| Охлаждение | Воздушное, естественное | Воздушное, естественное |
| Габаритные размеры, мм | 1500х600х600 | 1500х600х600 |
| Масса, кг, не более | 120 | 120 |
| Степь защиты | IP32 | IP32 |
| Предельное значение рабочих температур, ° С, | от -40 до + 40 | от -40 до + 40 |
