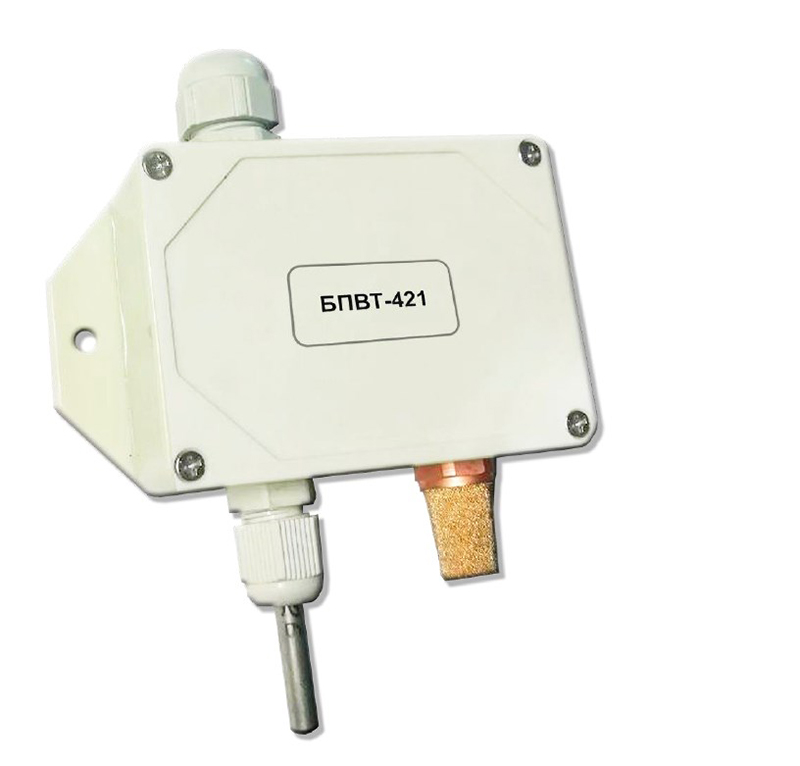

Блок преобразования влажности и температуры БПВТ-421

Голосов: 1
Документация:
14987 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок преобразования влажности и температуры БПВТ-421 предназначен для преобразования сигнала от датчика относительной влажности в унифицированный сигнал постоянного тока 4..20 мА. Второй канал блока предназначен для преобразования сигнала с встроенного датчика температуры ТСМ 50М по трехпроводной схеме подключения или преобразования в унифицированный сигнал постоянного тока 4..20 мА.

Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в промышленности, в системах управления и мониторинга микроклиматом помещения, в камерах сушки древесины, в измерительных системах и измерительно-вычислительных комплексах.

Устройство и работа

Блок БПВТ-421 конструктивно выполнен в литом ударостойком пластмассовом корпусе. В корпусе предусмотрены отверстия для крепления блока на плоскость с помощью шурупов. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами.

На плате размещен разъем Х1 к которому подключаются внешние выходные цепи.
Датчики температуры и влажности смонтированы внизу корпуса блока. Гермоввод для введения внешних цепей размещен в верхней части блока

Характеристики

Наименование

Значение

Канал измерения влажности

1. Диапазон измеряемой влажности

0-95 % RH

2. Абсолютная погрешность канала измерения влажности

3% RH

3. Высокая повторяемость

+/-0,1%RH

4. Скорость воздушного потока, обдувающего датчики температуры и влажности воздуха

0,5-1,5 м/с

5. Температура контролируемой среды для датчика влажности

От -40 ˚С до 85 ˚С

6. Выходной аналоговый сигнал

4..20 мА

7. Напряжение питания от токовой петли 4..20 мА

От 11 до 36 В

8. Сопротивление нагрузки, не более

500 Ом

Канал измерения температуры

1. Схема подключения датчика

- трехпроводная – исполнение 00
- двухпроводная – исполнение 01

2. Диапазон измерения температуры

От -50 до 200 ˚С

3. Абсолютная погрешность измерения

0.5 ˚С

4. Тип встроенного датчика температуры

ТСМ 50М

5. Тип выходного аналогового сигнала (для исполнения 01)

4..20 мА

6. Напряжения питания от токовой петли 4..20 мА (для исполнения 01)

От 11 до 36 В

7. Сопротивление нагрузки, не более

500 Ом

Корпус и условия эксплуатации

Размер корпуса (ВхШхГ)

62 мм х 112 мм х 32 мм

Масса преобразователя, не более

0.3 кг

Температура окружающей среды

от -40 ºС до +70 ºС

Степень защиты

IP65

Схемы

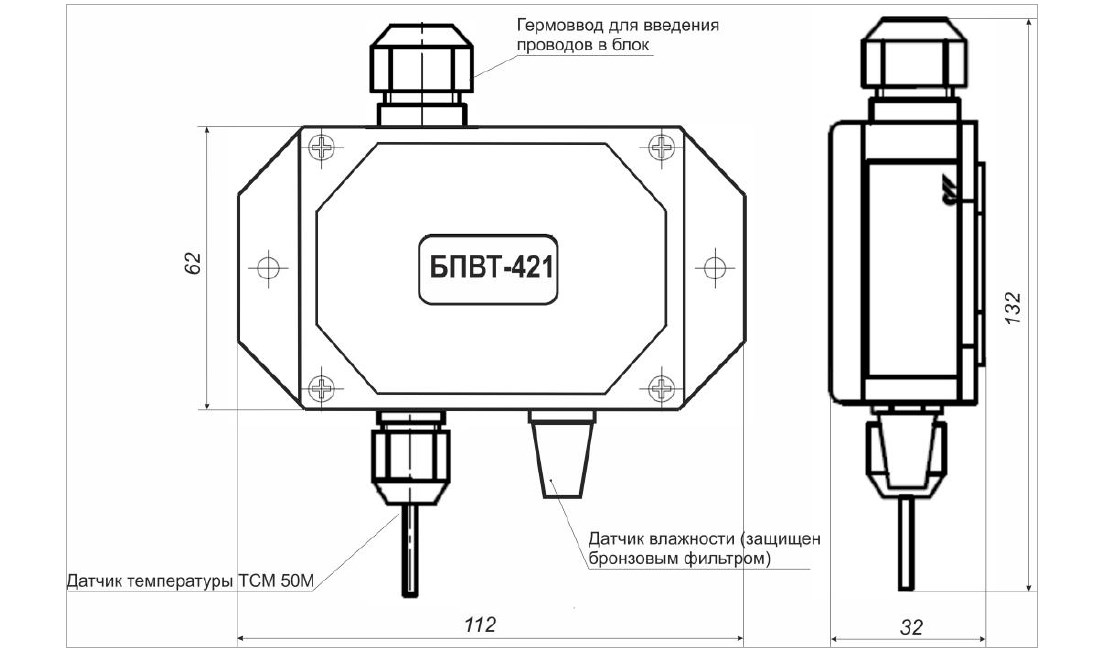

"Схема блока преобразования БПВТ-421"

Рис.1 Схема блока преобразования БПВТ-421

Комплектация

  • Блок преобразования влажности и температуры БПВТ-421
  • Паспорт
  • Руководство по эксплуатации
  • Рычаг монтажный для клемм
