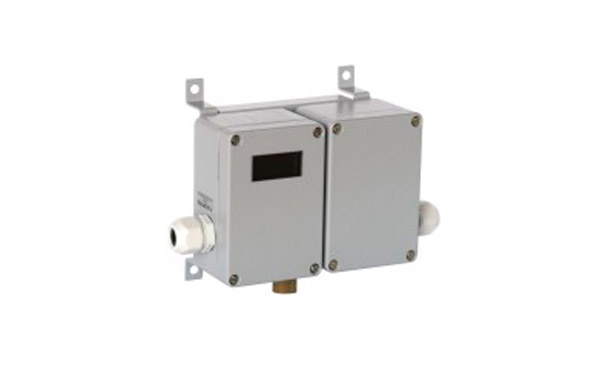

Преобразователь МТМ-150

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь МТМ-150 предназначен для непрерывного измерения и преобразования угла поворота вала или величины линейного перемещения рычага в унифицированный электрический сигнал постоянного тока, а также для сигнализации достижения валом или рычагом крайних положений.

Функциональные возможности

  • взрывозащищенное исполнение с видом взрывозащиты "искробезопасная электрическая цепь", маркировка взрывозащиты"OExiaIICT6 X".
  • выходные сигналы: 4...20 мА (двухроводная схема включения).

Характеристики

Технические характеристики
Характеристики Значение
Напряжение питания 13...22 В
Предельное напряжение питания без обеспечения взрывозащиты  36 В
Диапазон рабочих температур -30...+60 °C
Диапазон преобразования угла поворота 90°
Диапазон преобразования линейного перемещения (при повороте вала от 25° до 65°) 100 мм
Пределы допускаемой основной погрешности, приведенной к диапазону изменения выходного сигнала ±1.5%
Нелинейность статистической характеристики 1.5%
Вариация выходного сигнала, приведенная к диапазону изменения выходного сигнала 0.25%
Диапазон задания угла поворота входного вала для нижней уставки 0...90°
Диапазон задания угла поворота входного вала для верхней уставки 90...0°
Погрешность срабатывания уставок
Гистерезис срабатывания уставок
Максимальное напряжение, коммутируемое микропереключателями  250 В
Максимальный ток, коммутируемый микропереключателями  3 А
Степень защиты корпуса IP64
Масса 2 кг

Модификации

Модификации

В зависимости от наличия сигнализации крайних положений преобразователи изготовляют в двух исполнениях:

  • МТМ150;
  • МТМ150С.
