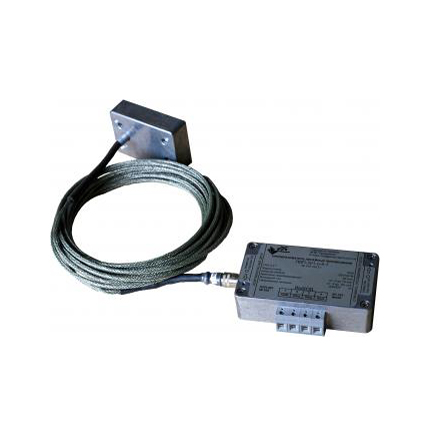

Преобразователь ПЛП-301

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь линейных перемещений ПЛП-301 является электронным прибором бесконтактного типа для измерения перемещения поверхности, на которой сформирован вспомогательный стальной элемент – «поясок».

Назначение

Использование устройства позволяет выполнять контроль таких рабочих параметров механического оборудования, как:

  • изменение размера вала ротора (в относительных единицах),
  • изменение размера корпуса (в абсолютных единицах).

Измеряемые механические параметры трансформируются в силу тока на выходе, лежащую в нормированном диапазоне.

Устройство и работа

Преобразователь ПЛП-301 комплектно составлен из:

  • электронного блока,
  • датчика,
  • соединительного кабеля.

Электронный блок имеет выносное исполнение.

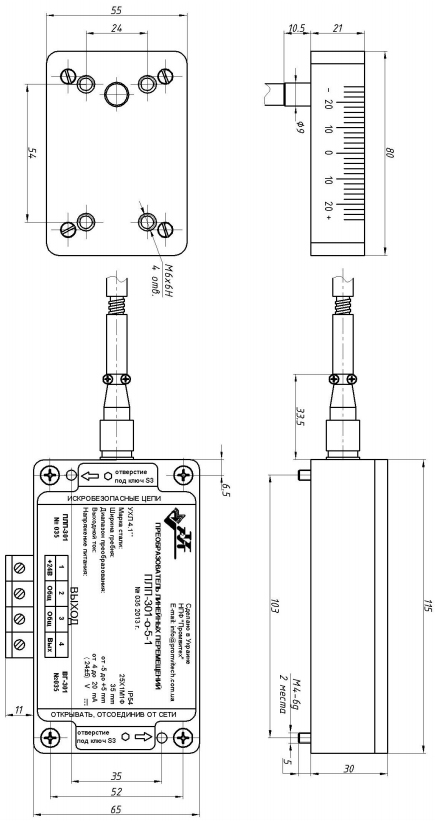

Схема габаритных размеров преобразователь ПЛП-301

Рис.1 - схема габаритных размеров преобразователь ПЛП-301

В качестве датчиков механических параметров используются устройства ДЛП моделей 1 или 3, функционирующие на принципе вихретокового преобразования.

Соединительный кабель объединяет датчик с преобразователем в неразъемную конструкцию. Его длина может составлять 3, 5, 7 или 9 м. Снаружи кабель имеет защитную оболочку, способную выдержать значительные механические нагрузки.

На участке расположения «пояска» не должно быть электрофизических дефектов:

  • трещин,
  • сварных швов,
  • неравномерной закалки,
  • неравномерной намагниченности и др.

Характеристики

Полное название

Преобразователь линейных перемещений ПЛП-301

Измерительные пределы (ДЛП-1) (сантиметров)

-0,5…+0,5

-0,4…+0,8

-1…+1

Измерительные пределы (ДЛП-3) (см)

-2,5÷+2,5

-4…+4

-5…+5

Допустимая ширина «пояска»

20…60 мм

Допустимые пределы установочного зазора (мм)

1,35…1,65

Сопротивление нагрузки

2 кОм при токе на выходе (1÷5) мА

0,5 кОм при токе на выходе (4÷20) мА

Сила тока на выходе по абсолютному расширению

(4÷20) мА

Неравномерность АХ

±2,5%

Измерительная погрешность

±2,5%

Температурная погрешность (для рабочего температурного интервала)

±2,5%

Стойкость к внешним нагрузкам

группа М5

Степень герметичности

IP54 (преобразователь)

IP64 (датчик)

Рабочий температурный интервал

(+5÷+70) °C (преобразователь)

(+5÷+180) °C (датчик)

Питающее напряжение

21,6…26,4 Вольт

Сила потребляемого тока

Верхний предел внешней влажности

95% при +35 °C

Отказоустойчивость

150 тыс.ч

Срок службы

10 лет

Размер

45х122х142 мм (общий)

21х80х55 мм (ДЛП-1)

21х55х110 мм (ДЛП-3)

30х65х115 мм (преобразователь)
