Описание

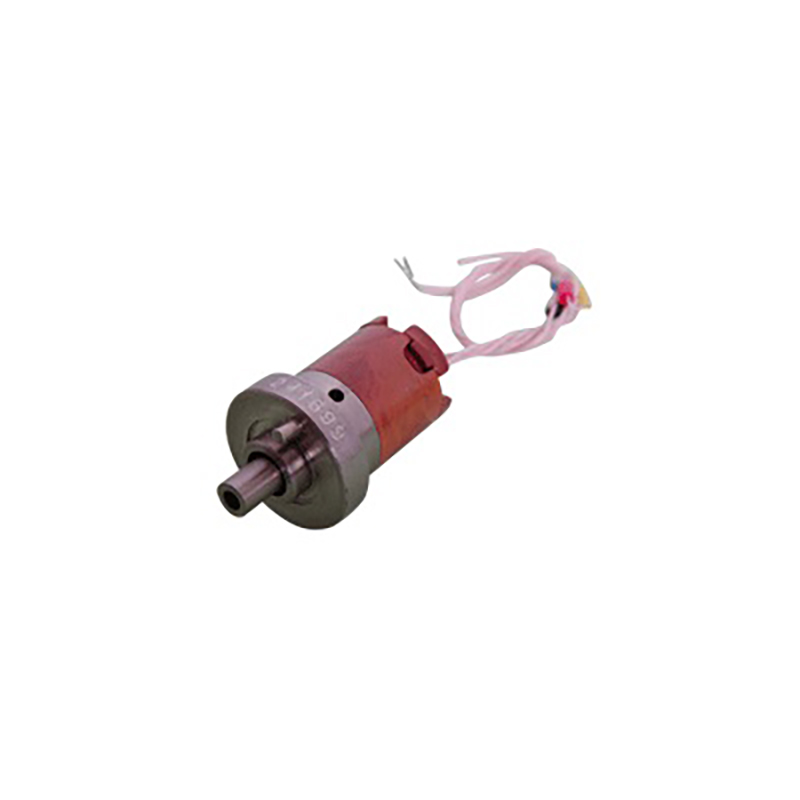

Тензопреобразователи силы С-1, С-2 (ТУ 25-7301.061-89) предназначен для непрерывного пропорционального преобразования силы в электрический сигнал.
Характеристики
| Номинальная сила, Н | 5, 10, 40, 50 | |
| Диапазон рабочих температур, °С | от -50 до +80 | |
| Сопротивление моста: | С-1 | (3,25 ± 0,25) кОм |
| С-2 | (4,5 ± 0,35) | |
| Питание: | С-1 | постоянный ток 2 мА |
| С-2 | постоянный ток 1,5 мА | |
| Конструктивное исполнение | схема «замкнутый мост | |
| Начальное значение выходного сигнала | ±15 мВ | |
| Диапазон выходного сигнала при номинальной нагрузке Uд | 270-440 мВ | |
| Нелинейность выходного сигнала | ±0,2 % Uд | |
| Вариация выходного сигнала | 0,1 % Uд | |
| Габариты, мм, не более | Ø 20х46,5; Ø 20х34,5 | |
| Масса, г, не более | 19; 28 (5Н) | |
| Защита корпуса | IP00 | |
