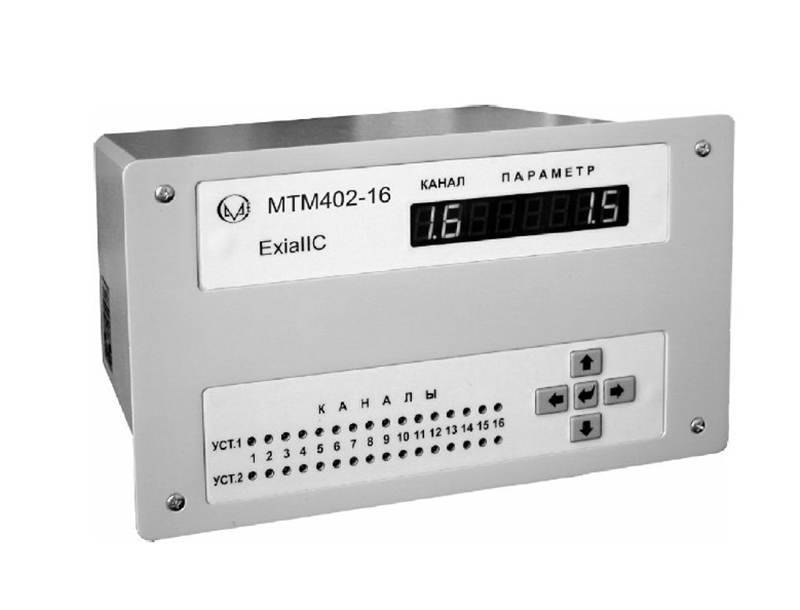

Преобразователь многопредельный измерительный МТМ-402-16

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Приборы предназначены для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), термопреобразователей  сопротивления (ТС),   сигналов  постоянного тока 0...5 мА, 0...20 мА, 4...20 мА,  напряжения постоянного тока 0...100 мВ, дискретных сигналов электроконтактных датчиков (ЭКД) в любом сочетании;  отображения измеряемых параметров на цифровом индикаторе с возможностью масштабирования тока и напряжения; формирования выходных токовых сигналов по каждому каналу.

Приборы обеспечивают формирование регулирующих сигналов по каждому каналу в случае достижения измеряемым параметром значений уставок двух уровней. Имеется возможность  объединения регулирующих сигналов в любом сочетании  в группы с выходами на реле.

По отдельному заказу, в комплекте с преобразователем МТМ402-16, может поставляться соединитель блочный релейный СБР-18 (для коммутации сигналов сильноточных цепей), и соединитель блочный клеммный СБК-18.

Основные функции

  • Подключаемые датчики: ТВР, ТПР, ТПП, ТХА, ТХК,ТМК, ТЖК, ТНН, ТСС, ТСП(50П, 100П), ТСМ(50М,100М), ТСН(100Н), гр21, гр23, Pt100.
  • Искробезопасные входные цепи с маркировкой взрывозащиты “II (1) G [Ex ia Ga] IIC".
  • Автоматическая компенсация термоЭДС “свободных концов” ТП.
  • Входные сигналы 0...5 мА, 0...20 мА, 4...20 мА (НСХ преобразования - линейная или извлечение квадратного корня), 0...100 мВ.
  • Выносная кросс-коробка МТМ-ККТ для подключения входных цепей.
  • Выходные сигналы 0...5 мА, 0...20 мА, 4...20 мА.
  • Гальваническое разделение входных, выходных цепей, цепей питания и интерфейса RS-485.
  • Сигнализация достижения измеряемым параметром уставок двух уровней (двухпозиционное регулирование) по каждому каналу. 32 выхода - п/п ключ.
  • Запоминание срабатывания сигнализации.
  • Групповая сигнализация. 8 выходов - “сухой контакт”
  • Сигнализация обрыва цепей датчиков, аварийных ситуаций, с блокировкой срабатывания регулирующих выходов.
  • Цифровая индикация измеряемых параметров в автоматическом и ручном режиме.
  • Просмотр паспортов параметров.
  • Индивидуальные настройки для каждого канала.
  • Настройка всех параметров с лицевой панели прибора. Доступ по паролю.
  • Связь с внешними устройствами через интерфейс RS-485 (протокол MODBUS-RTU Slave).

Характеристики

  • Число каналов преобразования 16
  • Цикл опроса всех каналов, не более 4 сек
  • Напряжение питания AC 220 В ±10%
  • Потребляемая мощность, не более 60 ВА
  • Пусковой ток, не более 6 А при 250 В
  • Диапазон рабочих температур +5...+50°С
  • Основная погрешность при измерении сигналов тока и напряжения от ±0,15%
  • Основная погрешность формирования сигналов постоянного тока 0,25%
  • Коммутационная способность выходов сигнализации 50 В, 50 мА
  • Коммутационная способность цепей групповой сигнализации
    • DC - 150 В, 1 А
    • AC - 240 В, 1 А
  • Максимальная коммутируемая мощность цепями групповой сигнализации
    • DC - 60 Вт
    • AC - 120 ВА
  • Входное сопротивление, для входных токовых сигналов, не более 20 Ом
  • Степень защиты лицевой панели IP54
  • Степень защиты корпуса IP54
  • Масса, не более 6 кг

Схемы

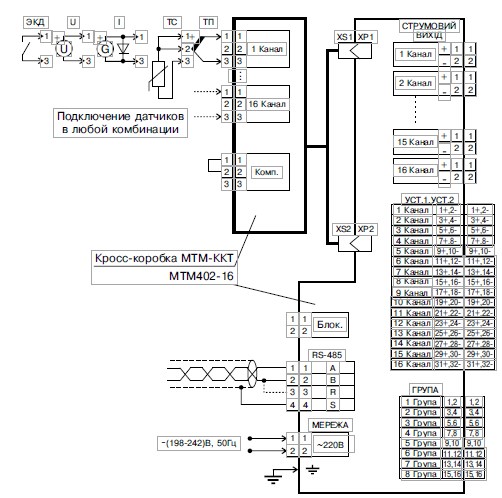

"Схема подключения преобразователя МТМ-402-16"

Рис.1 Схема подключения преобразователя МТМ-402-16

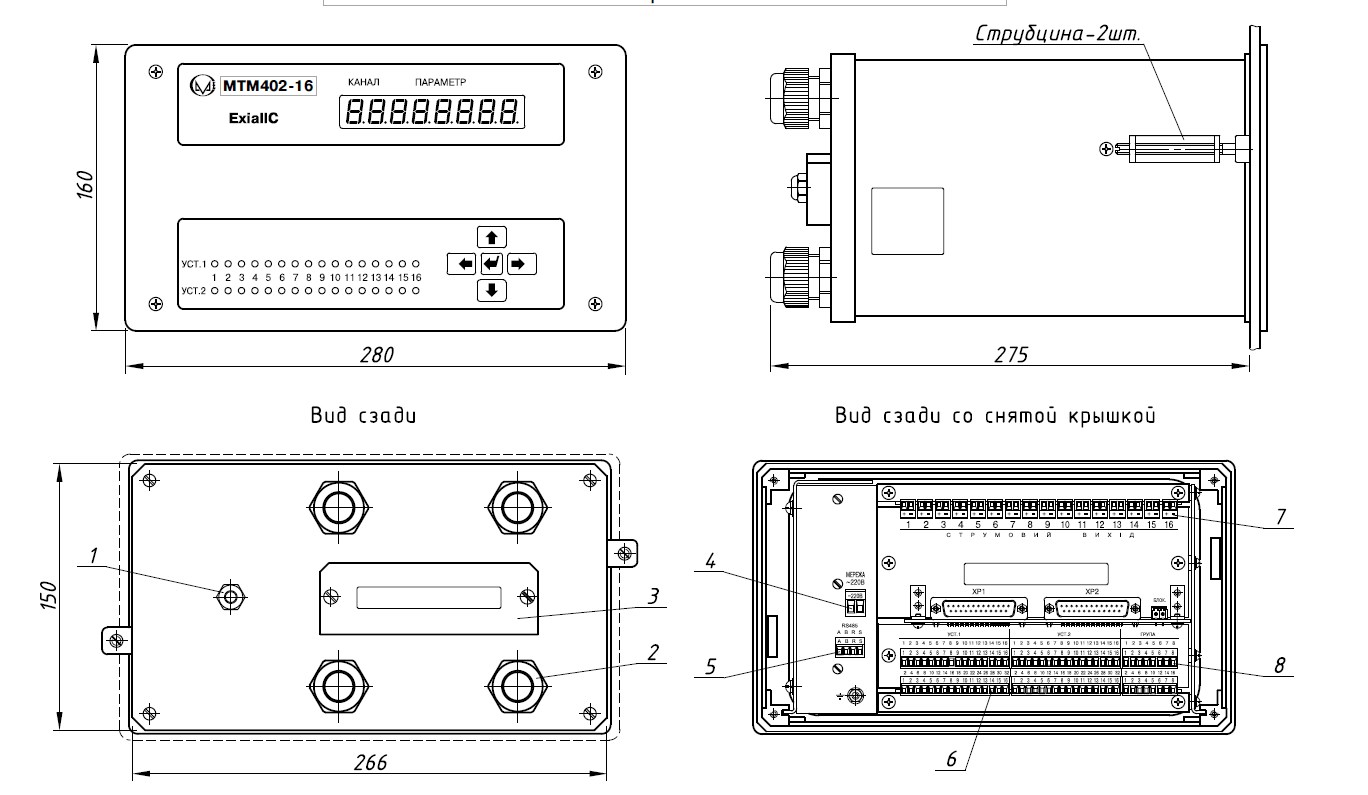

"Схема габаритных и присоединительных размеров преобразователя МТМ-402-16  кабельный ввод для кабеля диаметром от 3 до 6,5 мм"

Рис.1 Схема габаритных и присоединительных размеров преобразователя МТМ-402-16

  1. кабельный ввод для кабеля диаметром от 3 до 6,5 мм
  2. кабельный ввод для кабеля диаметром от 9 до 16 мм
  3. ввод для плоского шлейфа кросс-коробки МТМ-ККТ
  4. клеммник "под винт" ,
  5. клеммник "под винт" ,
  6. клеммник "под винт" ,
  7. клеммник "под винт" ,
  8. клеммник "под винт" .
