Преобразователи для контроля гибов труб П-121

С помощью ультразвуковых преобразователей марки П-121 осуществляется контроль гиба труб наиболее распространенных диаметров. Прибор может быть использован совместно с дефектоскопами.

Область применения

Устройство П-121 используется для контроля качества гиба металлических труб.

Устройство и работа

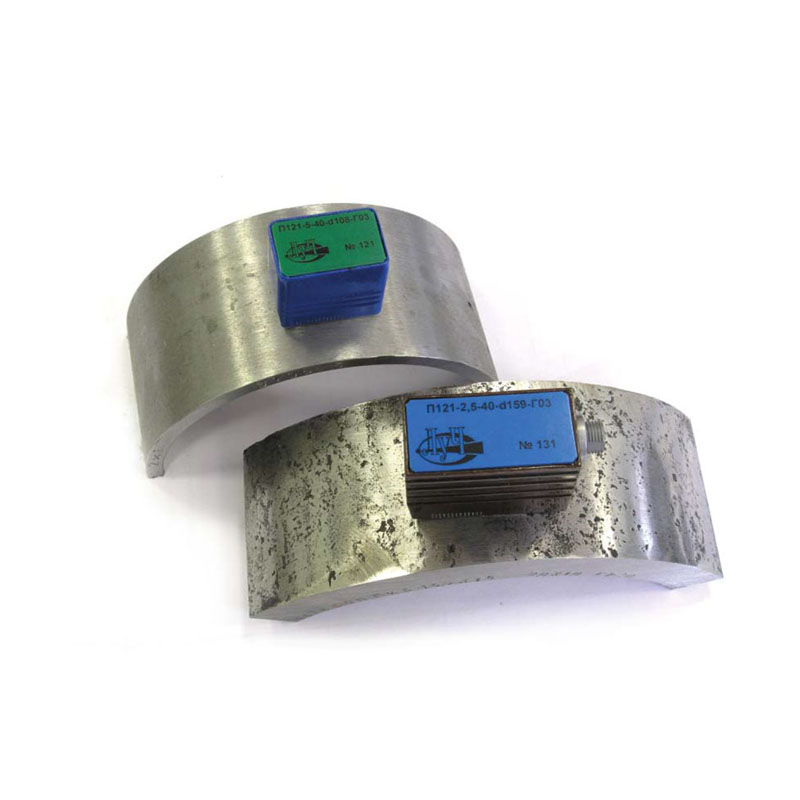

Составными элементами разборного преобразователя П-121 являются призма, предназначенная для конкретного диаметра гиба, а также ультразвуковой резонатор монтируемый в призму. В зависимости от модели прибора частота ультразвука равна 2,5 или 5 МГц.

Разборной преобразователь Резонатор Призма
Условное обозначение Условное обозначение Эффективная частота, МГц Диаметр пьезо-элемента, мм Угол призмы (XX) Диаметр рабочей поверхности (YY), мм
П121-2,5-xx-dyy-Р-003 П111-2,5-П12-Р-003 2,5±0,25 12 30, 40 57, 60, 76, 89, 108, 114, 133, 159, 219, 273, 325, 426
