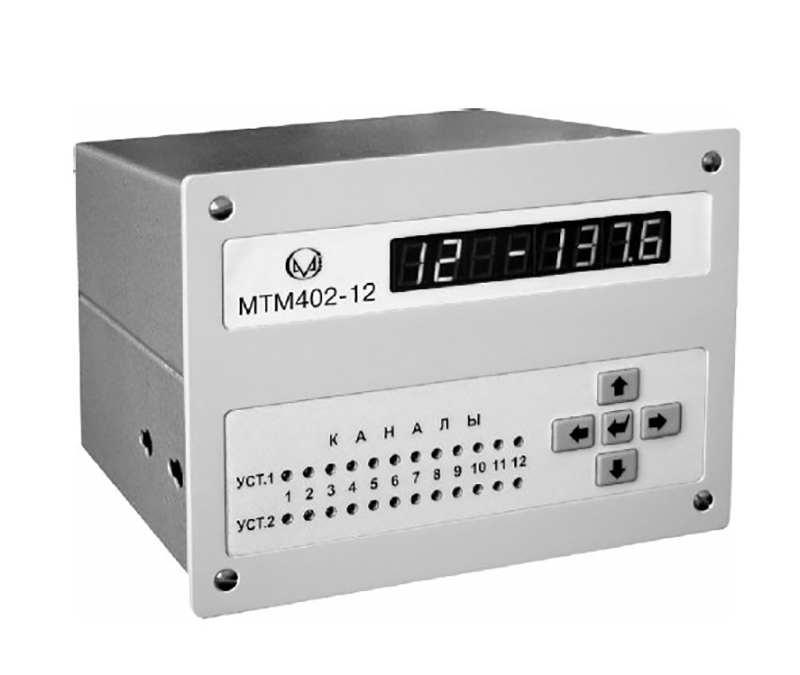

Преобразователь многопредельный МТМ-402-12

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь МТМ402-12 предназначен для преобразования сигналов стандартных термоэлектрических преобразователей (ТП), термопреобразователей  сопротивления (ТС), унифицированных сигналов  постоянного тока 0...5 мА, 0...20 мА, 4...20 мА, сигналов напряжения постоянного тока 0...100 мВ, дискретных сигналов  электроконтактных датчиков (ЭКД) в любом сочетании и отображения измеряемых параметров на цифровом индикаторе с возможностью масштабирования тока и напряжения.

Прибор обеспечивает формирование регулирующих сигналов по каждому каналу в случае достижения измеряемым параметром значений уставок двух уровней. Имеется возможность  объединения регулирующих сигналов в любом сочетании в группы с выходами на реле.

По отдельному заказу, в комплекте с преобразователем МТМ402-12, может поставляться соединитель блочный релейный СБР-18 (для коммутации сигналов сильноточных цепей), и соединитель блочный клеммный СБК-18.

Основные функции

  • Подключаемые датчики: ТВР, ТПР, ТПП, ТХА, ТХК,ТМК, ТЖК, ТНН, ТСС, ТСП(50П, 100П), ТСМ(50М, 100М), ТСН(100Н), гр21, гр23, Pt100.
  • Автоматическая компенсация термоЭДС “свободных концов” ТП.
  • Входные сигналы 0...5 мА, 0...20 мА, 4..20 мА (НСХ преобразования - линейная или извлечение квадратного корня), 0...100 мВ.
  • Гальваническое разделение входных, выходных цепей, цепей питания и интерфейса RS-485.
  • Сигнализация достижения измеряемым параметром уставок двух уровней (двухпозиционное регулирование) по каждому каналу. 24 выхода - п/п ключ.
  • Запоминание срабатывания сигнализации.
  • Групповая сигнализация. 8 выходов - “сухой контакт”.
  • Сигнализация обрыва цепей датчиков, аварийных ситуаций, с блокировкой срабатывания регулирующих выходов.
  • Цифровая индикация измеряемых параметров в автоматическом и ручном режиме.
  • Просмотр паспортов параметров.
  • Индивидуальные настройки для каждого канала. Настройка всех параметров с лицевой панели прибора. Доступ по паролю.
  • Связь с внешними устройствами через интерфейс RS-485 (протокол обмена MODBUS-RTU Slave).



Характеристики

  • Число каналов преобразования 12
  • Цикл опроса всех каналов, 3 сек
  • Напряжение питания
    • AC 220 В ±10%
    • по отдельному заказу DC 24 В +10% -15%
  • Потребляемая мощность, 15 ВА
  • Пусковой ток, не более 3 А при 250 В
  • Диапазон рабочих температур  +5...+50°С
  • Основная погрешность при измерении  сигналов тока и напряжения  от ±0,15%
  • Коммутационная способность выходов сигнализации 50 В, 50 мА
  • Коммутационная способность цепей групповой сигнализации
    • DC - 150 В, 1 А
    • AC - 240 В, 1 А
  • Максимальная коммутируемая мощность цепями групповой сигнализации
    • DC - 60 Вт,
    • AC - 120 ВА
  • Входное сопротивление, для входных токовых сигналов, не более 20 Ом
  • Степень защиты лицевой панели IP54
  • Степень защиты корпуса IP20
  • Масса, не более 3,5 кг

Схемы

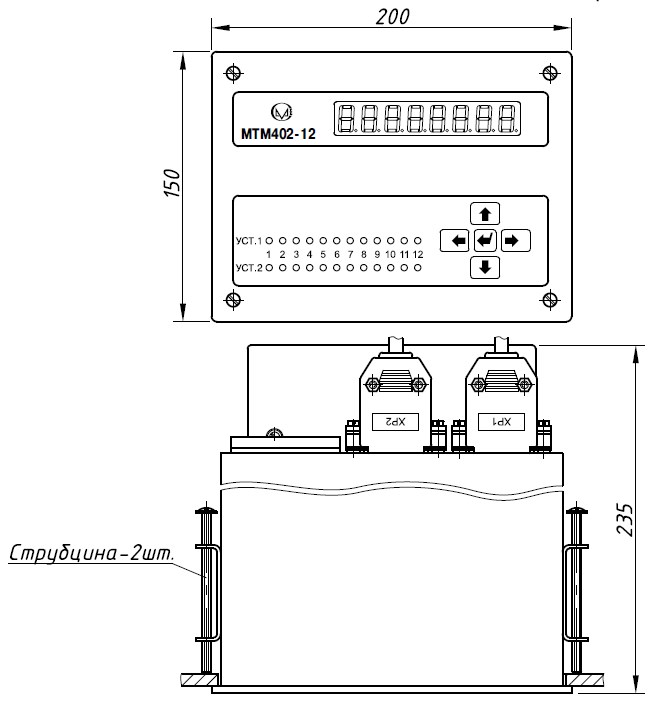

"Схема габаритных и присоединительных размеров МТМ-402-12"

Рис.1 Схема габаритных и присоединительных размеров МТМ-402-12

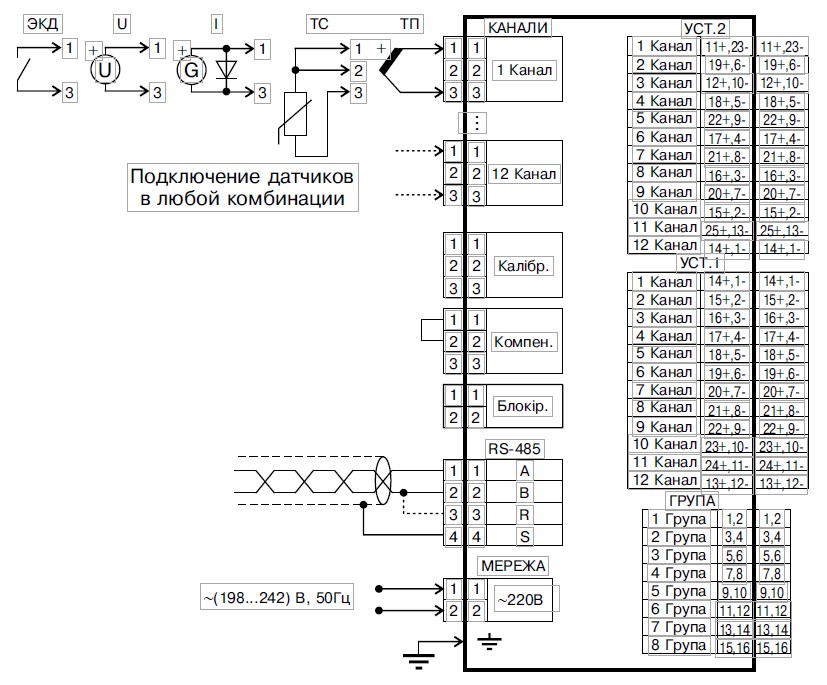

"Схема подключения МТМ-402-12"

Рис.2 Схема подключения МТМ-402-12
