Преобразователь линейных и угловых перемещений трубопроводов 3D200
Описание
Преобразователь линейных и угловых перемещений трубопроводов 3D200 предназначен для измерения линейных и угловых перемещений (в двух взаимно перпендикулярных плоскостях) технологического оборудования (трубопроводов) и преобразования их в электрический сигнал. Используется в оборудовании электростанций (в т.ч. атомных).
Характеристики
| Наименование | Значения |
|
Основная погрешность: по линейным перемещениям по угловым перемещениям |
1,5% 2% |
|
Диапазон измерения: линейных перемещений угловых перемещений |
0-220 мм ±70 |
| Механическая связь с объектом измерения металлический канат | Ø 0,65мм |
| Напряжение питания преобразователя | 6±1 В постоянного тока |
| Масса преобразователя | 5,8 кг |

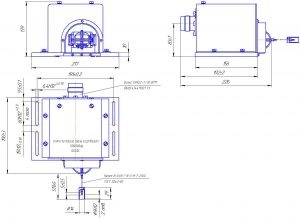

| Габаритные размеры | 217 х 234 х 139 мм |
| Установочные размеры | 4 паза 6,4 х 60 мм (межосевое расстояние 191 мм) |
