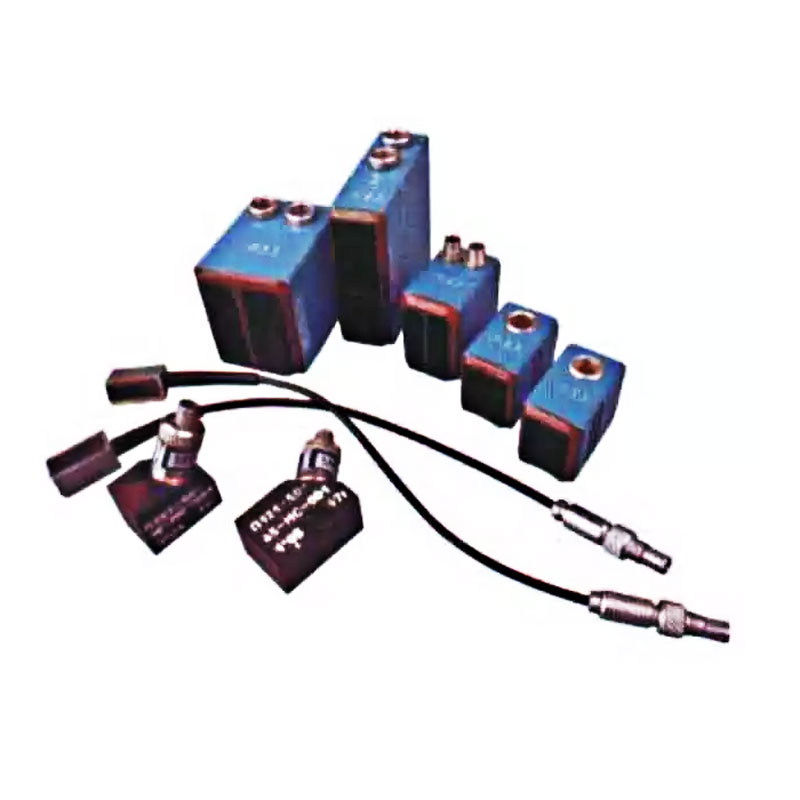

Преобразователь ПРИЗ-Д6

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПРИЗ-Д6 физически это компактные пьезоэлектрические преобразователи для использования в составе ультразвуковых дефектоскопов, работающих с продольными и поперечными волнами. Предложенные преобразователи являются контактными устройствами наклонного типа, устанавливаемые в ручные дефектоскопы.

Применение преобразователя ПРИЗ-Д6

При помощи предложенных преобразователей выполняют контроль сварных швов стальных листов, трубопроводов и деталей, которые производятся из аустенитных и низколегированных марок сталей.

ПРИЗ-Д6 позволяют выполнять контроль материалов с эксплуатацией эхо-импульсного варианта контроля, а также зеркально-теневого контролирующего метода. Могут применяться на предприятиях различных отраслей, в цеховых, монтажных и лабораторных помещениях.

Эксплуатационные особенности

Преобразователь ПРИЗ-Д6 могут использоваться для контроля качества материалов, в которых скорость распространения продольных и поперечных колебаний составляет соответственно 2200÷6700 м/с и 1120÷3350 м/с, с коэффициентом затухания волн на размере частоты 2,5 МГц в среднем значении (но не выше) 3,9 дБ/см.

Исследоваться при помощи предложенных датчиков могут образцы материалов, шероховатость поверхности которых составляет не больше 200мкм, а радиус кривизны поверхности не превышает 25 мм. Рабочий температурный режим среды должен соблюдаться в пределах от -300С до +500С при влажности воздуха 98% при Т=350С.

Конструкционные особенности

В зависимости от модификации пьезодатчика они могут иметь разборную или цельную конструкцию. В корпусе датчика расположены пьезоэлементы, которые выполняют преобразование высокочастотных электрических колебаний в звуковые и в обратной последовательности. Также в конструкцию устройства входит звукопроводящая призма и акустический экран, играющий роль защиты рук оператора от УФ-излучения.

Характеристики

Величина эффективной частоты

эхо-импульса:

1.8 МГц; 2.5 МГц; 5.0 МГц; 10.0 МГц

Показатель зависимости сигнальных данных к шуму:

Примерно 16 децибел

Отклонение точки входа от номинального значения:

не больше 1 мм

Угол ввода имеет величину относительно материала «сталь»:

от 40 до 75 град

Габаритные параметры:

24x17x28 мм; 16x9x9 мм; 20x13x16 мм; 33x19x29 мм; 50x17x24 мм (зависит от исполнения датчика)

Вес устройства (выбор от варианта изготовления):

от 15 до 120 грамм

Средний эксплуатационный срок:

от 18 до 36 месяцев

Рабочий температурный диапазон:

от -100С до +500С
