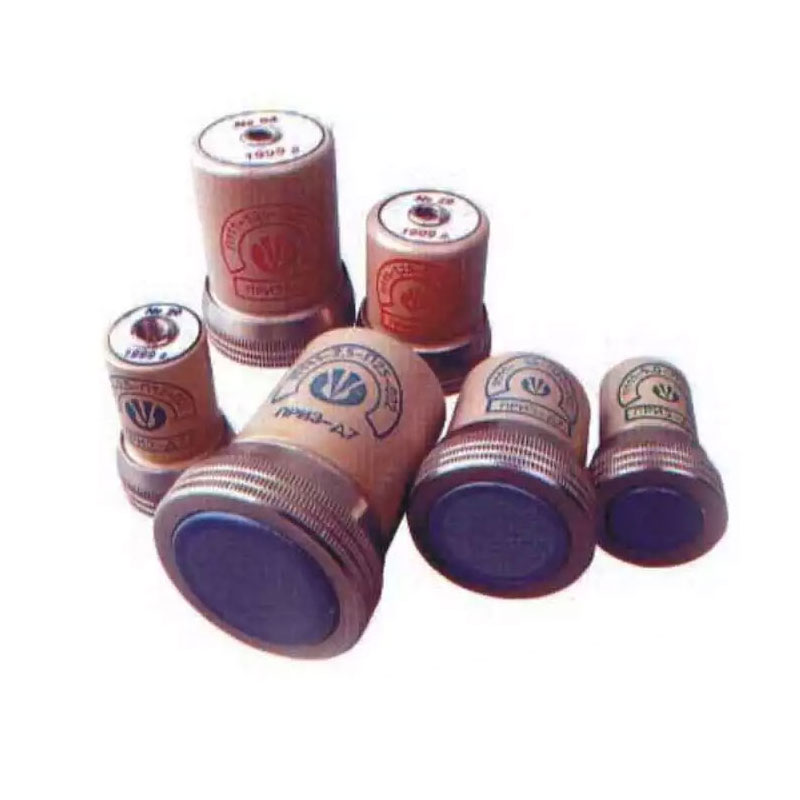

Преобразователь ПРИЗ-Д7

Преобразователь ПРИЗ-Д7 всегда считались преобразователями пьезоэлектрического типа, которые предназначены для установки в системы ультразвуковых дефектоскопов, используемых для проведения структурных исследований целостности материалов и сварных швов.

Область применения ПРИЗ-Д7

Предложенные устройства работают в структуре УЗ-дефектоскопа, который может использоваться для контроля качества производимых материалов на разных производственных предприятиях. Благодаря поддержке широкого спектра частот, устройства могут применяться для контроля материалов с разной скоростью распространения УЗ-волны. Благодаря преобразователям Приз-Д7 удается решать задачу контроля материалов, которые имеют существенную шероховатость своей поверхности, например такие, как: отливки, поковки, штамповки и пр.

Особенности эксплуатации

Предлагаемые пьезодатчики рассчитаны на работу в условиях температурных режимов, которые должны отвечать значениям от -300С до +500С.

Допускается исследование материалов, которые отличаются необработанной или грубо обработанной поверхностью. Также устройства допускают возможным выполнение контроля материалов с шероховатостью поверхности до Rz 200. Для этого применяются либо эталонные образцы, либо АРД-диаграммы. Функция влияния шероховатости для модификаций ПРИЗ-Д7 при Rz 160 может варьироваться в пределах от 4 до 12 дБ.

Отличительные особенности

Основными отличительными факторами, которыми обладает преобразователь Приз-Д7, являются:

  • Стабильность акустического контакта при работе с материалами, которые имеют шероховатую поверхность;
  • Увеличенный частотный диапазон для исследования материалов, которые имеют разные коэффициенты затухания из-волны;
  • Возможность замены эластичных протекторов датчика, что способствует его многолетнему использованию;
  • Возможность использования сменного резонатора с согласующим слоем для применения разных методов контроля.

Показатель эффективной частоты, которую может иметь эхо-импульс:

1.25 МГц; 2.5 МГц; 5.0 МГц

Величина диапазона контроля:

от 15 нм до 400 нм

(зависит от модификации устройства)

Величина отклонения эхо-импульса от нормального значения:

+4 дБ

Параметр соотношения сигнал/шум:

не меньше 10 дБ

Величина диаметра рабочей поверхности

(зависит от модификации устройства):

Начиная от 1,2 мм и заканчивая  4 мм

Средняя продолжительность эксплуатационного срока:

36 месяцев

Температурный диапазон:

-100С ÷ +500С
