Описание

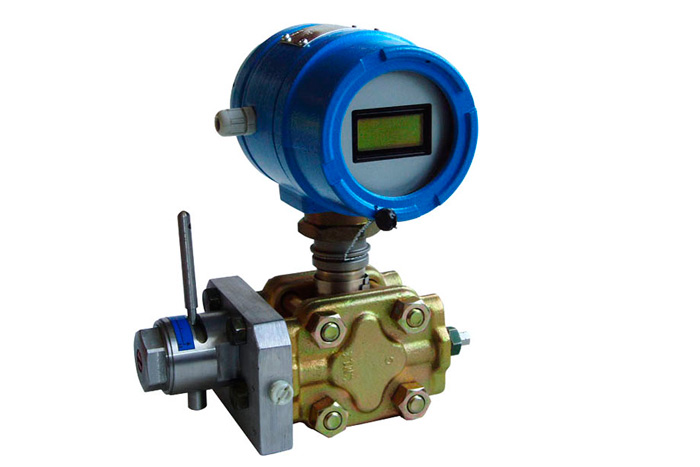

Преобразователь ПМ-3В предназначен для :
- измерений абсолютного (или избыточного) давления, дифференциального давления (перепада давления) и температуры газа (ПМ-3Н) или неагрессивных жидкостей, в том числе горючих природных газов, газоконденсата и воды на стандартном сужающем устройстве (диафрагме) или на осредняющей напорной трубке, установленных в трубопроводе измеряемой среды;
- вычислений по измеренным параметрам объемного или массового расхода и объема (массы) среды (ПМ-3В), прошедшей через трубопровод за заданный период времени, с приведением объемного расхода и объема среды к стандартным условиям.
Область применения
Используется в составе расходомерных устройств для учета, в том числе для коммерческого учета, газов или жидкостей, а также для контроля и регулирования технологических процессов в газовой, нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности, на промышленных объектах и объектах коммунального хозяйства.
Характеристики
| Параметр | Значение | |
| Питание от внешнего источника постоянного тока: | ||
| Выходное напряжение, В | 14,5 - 30 | |
| Частота, Гц | 47 - 125 | |
| Выходное сопротивление (при нагрузке до 100 мА), Ом | 10 | |
| Сопротивление нагрузки, Ом | от 200 | |
| Потребляемая мощность, Вт | до 0,75 | |
| Максимальный предел измерения для давления: | ||
| Абсолютного,кПа / МПа | 160 - 25 | |
| Избыточного,кПа / МПа | 60 - 25 | |
| Дифференциального, кПа | 0,63 - 100 | |
| Измерения температуры, °С | -40…+60 -20…+80 | |
| Защиты корпуса | IP64 | |
| Наработка на отказ, часов | от 80 000 | |
| Гарантия, лет | 2 | |
| Срок службы в среднем, лет | 12 | |
| Условия эксплуатации: | ||
| Допустимая температура окружающего воздуха: °С | -40…+60 | |
| Уровень относительной влажности % | до 95 (при температуре 35°С) | |
| Атмосферное давление, кПа | 84 - 107 | |
| Вес, кг | 12 | |
| Размеры, см | 18х26х13 | |
