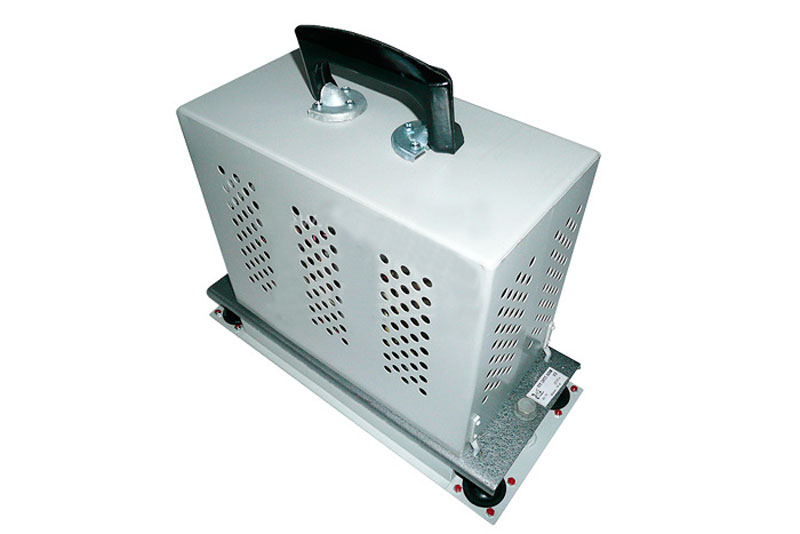

Преобразователь ПТ-ЭПТ-110

Документация:

Паспорт(100.53 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Преобразователи ПТ-ЭПТ-110 относятся к устройствам, применяемым для питания систем, которые входят с состав электропневматических тормозов. Преобразователи обеспечивают подачу как постоянного, так и переменного тока.

Функциональные возможности

ПТ-ЭПТ-110 позволяют осуществлять процесс преобразование электроэнергии от локомотивных аккумуляторов в переменный ток с ν=625 Гц. Генерируемый ток подается в электрические цепи управления электропневматической тормозной системой, а также в контрольные цепи.

Преобразователи используются в составе тепловозов, штатные электрические цепи которых имеют рабочее напряжение 100…120 В или 66…75 В.

Характеристики

Технические характеристики
Наименование	Значение
Источник питания	аккумулятрная локомотивная батарея
Напряжение питания	66-75 В на тепловозе 100-120 В
При напряжении питания 110 В на выходе преобразователя должно быть	постоянное выпрямленное напряжение не менее 50 В при токе нагрузке 8 А; переменное напряжение не менее 52 В частоты (625 ± 15) Гц при токе нагрузки 0,6 А; напряжение холостого хода на выходе (4-5) не более 115 В;
Величина тока, потребляемого при нагрузке по выпрямленному току 8 А	5,5 А
Габариты, мм	385х320х175
Масса, кг	16
