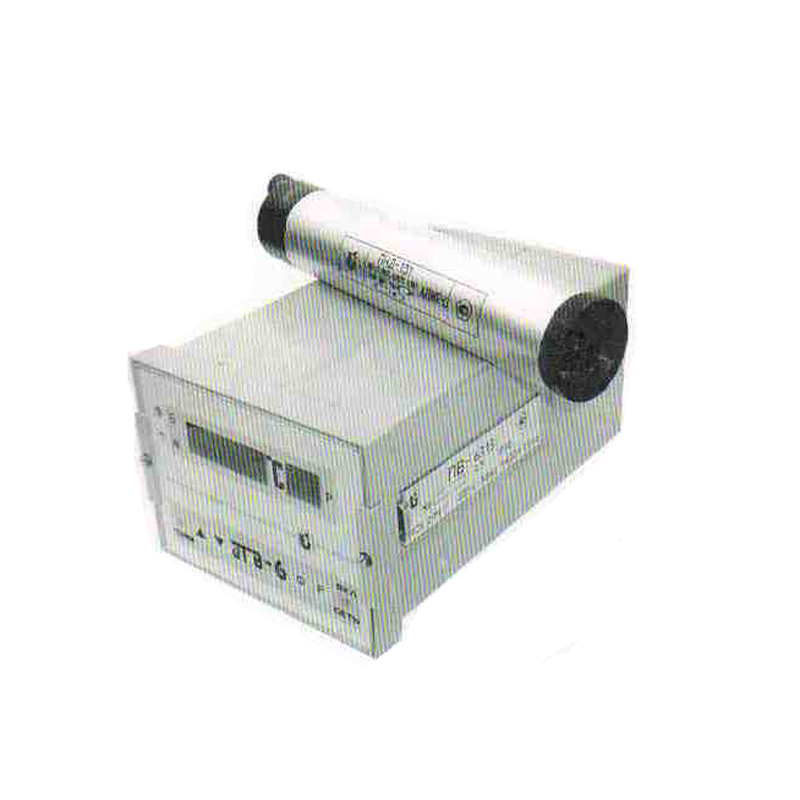

Агрегатный комплекс пирометрических преобразователей и пирометров АПИР-С является набором инструментов, позволяющих определять по бесконтактной технологии радиационную и яркостную температуру физических объектов.

Назначение комплекса АПИР-С

Использование данного агрегатного комплекса АПИР-С позволяет измерять температурные параметры материальных объектов, используя методику пирометрии излучения.

Первичные преобразователи осуществляют генерацию электросигнала на выходе в соответствии с интенсивностью теплового излучения, попавшего на их чувствительный элемент.

Вторичный преобразователь:

  • трансформирует и усиливает электросигнал от первичных преобразователей в диапазон ТСП,
  • приводит электросигнал к линейному виду,
  • вычисляет максимум электросигнала,
  • обеспечивает отображение и регулировку температуры,
  • определяет излучательную способность поверхности по ее действительно температуре.

Полная марка КППЗ

Агрегатный комплекс пирометрических преобразователей и пирометров АПИР-С

Измерительный температурный интервал ППТ

(30÷300)°C (модель 142)

(100÷400)°C (модель 131)

(300÷600)°C (модель 131-01)

(400÷1500)°C (модели 121, 131-03)

(900÷2000)°C (модели 121-01, 131-05)

(1400÷2500)°C (модели 121-03, 131-07)

Измерительный температурный интервал ПЧД

(800÷1300)°C (модели 121, 131)

(1000÷2000)°C (модели 121-01, 131-01)

(1500÷2500)°C (модели121-02, 131-02)

(450÷750)°C (модели 121-03, 131-03)

(600÷1300)°C (модели 121-05, 131-05)

(1100÷2700)°C (модели 121-06, 131-06)

Градуировочная характеристика ППТ

Р-3 (модель 142)

РФ-4А (модель 131)

РФ-6А (модель 131-01)

РК-15А (модели 121, 131-03)

РК-20А (модели 121-01, 131-05)

РК-25А (модели 121-03, 131-07)

Градуировочная характеристика ПЧД

ДК-13 (модели 121, 131)

ДК-20(модели 121-01, 131-01)

ДК-25 (модели121-02, 131-02)

ДГ-13 (модели 121-05, 131-05)

ДГ-17 (модели 121-06, 131-06)

Коэффициент визирования ППТ

1:5 (модель 142)

1:15 (модель 131)

1:25 (модели 131-01, 121)

1:50 (модели 131-03, 121-01, 121-03)

1:100 (модели 131-05, 131-07)

Коэффициент визирования ПЧД

1:50 (модели 121, 131-03)

1:100 (131, 121-01, 121-05)

1:25 (модель 121-03)

1:200 (модели 131-05, 121-06, 121-02)

1:300 (модели 131-06, 131-01)

Длительность установки показаний ПВ-6

500мс (модели 6113, 6123)

50мс (модели 6213, 6233)

Диапазон выходного напряжения ПВ-6

(0÷10)В (модели 6113, 6123)

(0÷0,1)В (модели 6213, 6233)

Диапазон выходного тока ПВ-6

(0÷5)А (модель 6213)

(4÷20)А (модель 6233)

Комплектация, которой снабжен комплекс АПИР-С содержит преобразователи первичного типа ППТ следующих модификаций:

  • Преобразователь ППТ-142,
  • Преобразователь ППТ-131-01, Преобразователь ППТ-131-03, Преобразователь ППТ-131-05, Преобразователь ППТ-131-07,
  • Преобразователь ППТ-121-01, Преобразователь ППТ-121-03,

преобразователи первичного типа ПЧД следующих модификаций:

  • Преобразователь ПЧД-121-01, Преобразователь ПЧД-121-02, Преобразователь ПЧД-121-03, Преобразователь ПЧД-121-05, Преобразователь ПЧД-121-06,
  • Преобразователь ПЧД-131-01, Преобразователь ПЧД-131-02, Преобразователь ПЧД-131-03, Преобразователь ПЧД-131-05, Преобразователь ПЧД-131-06,

и измерительные преобразователи вторичного типа ПВ следующих модификаций:

  • Преобразователь ПВ-6113,
  • Преобразователь ПВ-6213,
  • Преобразователь ПВ-6123,
  • Преобразователь ПВ-6233.
