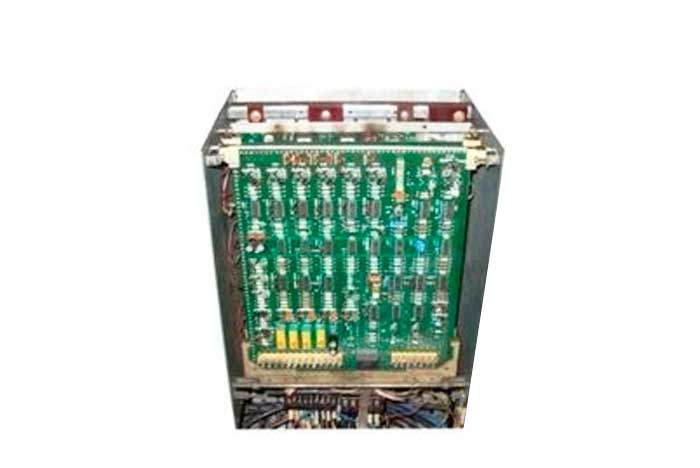

Преобразователь КЕМРОС

Голосов: 2
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Регулируемый тиристорный преобразователь постоянного напряжения КЕМРОС входит в состав комплектного электропривода.

Конструктивное исполнение

Преобразователь КЕМРОС имеет блочную конструкцию, которая позволяет оперативную замену блоков и свободный доступ к контрольным точкам в отдельных элементах.

Оформлены три основные блока:

  • силовой блок якоря,
  • силовой блок возбуждения двигателя,
  • блок электронного управления силовыми выпрямителями.

Особенности

Преобразователь КЕМРОС обладает такими преимуществами:

  • точность позиционирования ±0,2°;
  • разрядность принимаемой информации — 12 битов;
  • связь с ЧПУ — стандартный 24В интерфейс.
Технические характеристики (частьI)
Тип преобразователя 3ЕОА3 3ЕОА31 3ЕОА3
3ЕОА3-ОС
3ЕОА3-О
3ЕОА3-С		 3ЕОА3-ОС
3ЕОА3		 3ЕОА3М-ОС 4ЕОА3К 4ЕОА3 5ЕРО3-ОС 5ЕОА3
5ЕОА3-ОС
5ЕОА3-О
5ЕОА3-С
Тип двигателя МР112S МР132S МР132SA МР112М МР112L МР132М МР132М МР132М МР132М
Номинальная мощность Рп/kW 3,7 5,5 5,5 5,5 7,5 11,0 11,0 11,0 11,0
Номинальный выпрямленный ток:
  • преобразователя, Iп /А
  • двигателя Iпд /А
 32
12,5		 32
18,5		 32
19		 32
17		 32
25		 40
34		 40
34		 40
34		 40
34
Максимальный выпрямленный ток якоря Imax /А 2Iп 2Iп 2Iп 2Iп 2Iп 50 2Iп 2Iп 2Iп
Номинальное выпрямленное напряжение на якоре, Uп /V 400 400 400 400 400 400 400 400 400
Номинальное выпрямленное напряжение для возбуждения,Uвп /V 180 180 180 180 180 110 110 110 110
Номинальный выпрямленный ток возбуждения,Iвп /А:
  • преобразователя, Iвп/А
  • двигателя, Iвпд /А
 6
2,5		 6
2,5		 6
2,5		 6
3		 6
4,5		 6
5,8		 6
5,8		 6
5,8		 6
3,5
Номинальная скорость вращения, nп /min-1 1000 1000 1000 1000 1000 1000 1000 1000 1000
Максимальная скорость вращения, nmax /min-1 5500 3500 4500 5500 5000 3500 3500 3500 4500
Масса преобразователя, m /kg 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5 12,5
Технические характеристики (часть II)
Тип преобразователя 5ЕОА3М1
5ЕОА3Б1		 5ЕОА3М
5ЕОА3М-ОС
5ЕОА3М-ОО
5ЕОА3М-С
5ЕОА3Б		 6ЕОА3
6ЕОА3-OC		 8ЕОА3
8ЕОА3-OC		 10ЕОА3
10ЕОА3		 16ЕОА3 16ЕОА3 20ЕОА3
Тип двигателя МР132L МР132LA МР132МВ МР160М МР160L МР160LМ МР225М МР225L
Номинальная мощность Рп /kW/ 15 15 18,5 22 30 45 55 70
Номинальный выпрямленный ток:
  • преобразователя
  • двигателя
 Iп /А
Iпд /А		 50
46		 50
46		 63
54		 80
64		 100
89		 165
125		 165
165		 200
200
Максимальный выпрямленный ток якоря Imax /А 2Iп 2Iп 2Iп 2Iп 2Iп 50 2Iп 2Iп
Номинальное выпрямленное напряжение на якоре Uп /V 400 400 400 400 400 400 400 400
Номинальное выпрямленное напряжение для возбуждения Uвп /V 180 180 180 180 180 180 180 180
Номинальный выпрямленный ток возбуждения:
  • преобразователя
  • двигателя
 Iвп /А
Iвпд /А		 6
5		 6
4,75		 6
3,8		 12
6,5		 12
6,8		 12
4		 12
8,5		 12
9,6
Номинальная скорость вращения nп /min-1 1000 1000 1000 1000 1000 1000 1000 1000
Максимальная скорость вращения nmax /min-1 3500 4500 4500 4000 3500 3500 2500 3000
Масса преобразователя m /kg 12,5 16 30 30 30 35 35 35
