Описание

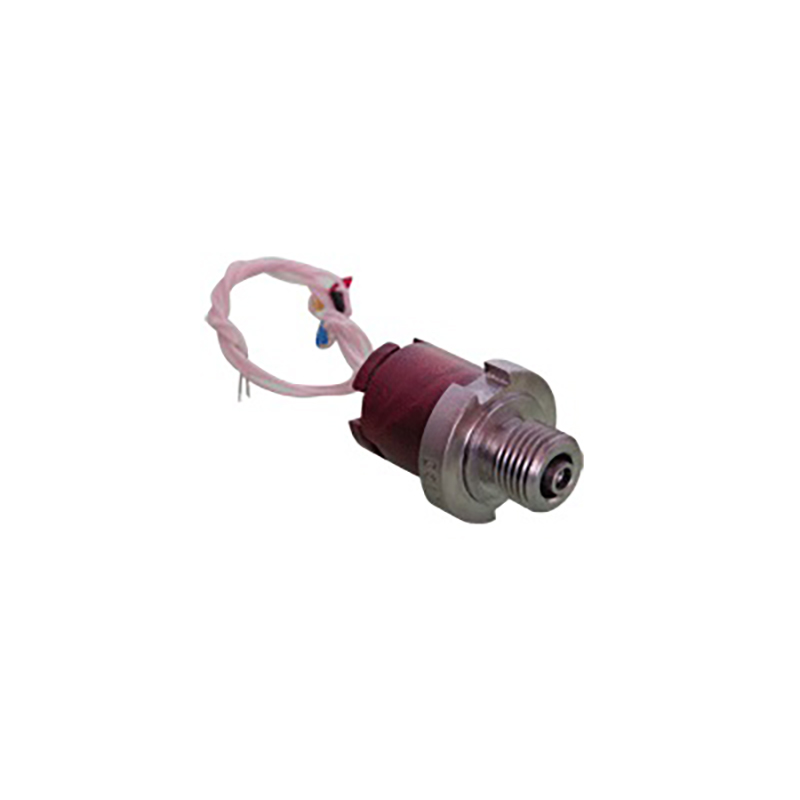

Тензопреобразователи силы и давления Н (ТУ 25-2472.086-90) предназначены для непрерывного пропорционального преобразования силы или давления в электрический сигнал.
Характеристики
| Контролируемые среды: | азот, кислород, углекислый газ; вода, морская вода и их смеси; бензин, фенол, формальдегид и их смеси; органические и неорганические масла. | |
| Номинальные значения: | силы, Н | 100; 200; 300 |
| давления, МПа | 6, 13, 20 | |
| Конструктивное исполнение | схема «замкнутый мост | |
| Сопротивление моста | (3,25±0,25) кОм | |
| Начальное значение выходного сигнала | ±10 мВ | |
| Диапазон выходного сигнала при номинальной нагрузке Uд | от 150 до 250 мВ | |
| Нелинейность выходного сигнала | ±0,2; ±0,3 % Uд | |
| Вариация выходного сигнала | 0,1 % Uд | |
| Присоединительная резьба | М20х1-8g | |
| Питание | постоянный ток 2 мА | |
| Диапазоны рабочих температур, °С | от -45 до +80 | |
| Габариты, мм, не более | Ø 17х30, Ø 20х15 | |
| Масса, г, не более | 15 | |
| Защита корпуса | IP00 | |
