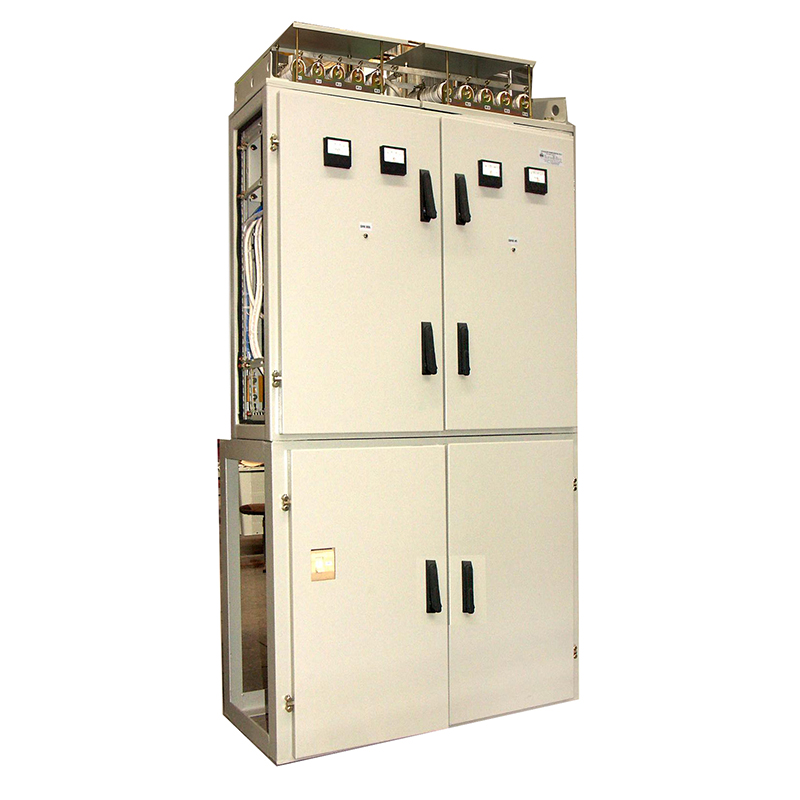

Статический преобразователь ПСЦ-2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Статические преобразователи ПСЦ-2 предназначены для замены электромашинных преобразователей экскаваторов ЭКГ-8И и ЭКГ-10И и состоит из:

  • - силового трансформатора 63 кВА;
  • - статического преобразователя питания цепей управления экскаватора;
  • - возбудителя синхронного двигателя преобразовательного агрегата системы с пусковым ключом и резистором.

Устройства предназначены для питания цепей управления приводов постоянным током до 250А, при напряжении 110В +/- 20% и пуска, управления и автоматического регулирования тока возбуждения синхронного двигателя группы Г-Д экскаваторов ЭКГ-8И и ЭКГ-10И, с напряжением питания статорной обмотки 6 или 10 кВ, номинальным током в роторной цепи до 300А и напряжением на обмотке возбуждения 36 В.

Технические характеристики
U вх. ~ 380 V , 50 Hz
U вых.1=120 V , I вых1= 250 А постоянного тока
U вых.2=32 V , I вых2 = 320 А постоянного тока
Габаритные размеры, мм – 2075х1100х500
Масса не более, кг – 550

Преобразователи являются нереверсивными трехфазными коммутаторами с системой прямого цифрового управления на базе микропроцессора.

Источник обеспечивает плавную регулировку выходного напряжения с возможностью оперативного регулирования в заданных пределах, а также защиту преобразователя в аварийных ситуациях.

Возбудитель обеспечивает прямой пуск синхронного двигателя с автоматической подачей возбуждения в функции тока статора, скольжения или времени, а также плавную регулировку тока возбуждения, с возможностью оперативного регулирования.

Дополнительно возбудитель производит:

  • -стабилизацию тока возбуждения;
  • -ограничение тока возбуждения по максимуму;
  • -форсирование тока возбуждения при появлении асинхронного хода;
  • -форсированное гашение поля;
  • -защиту двигателя и/или преобразователя в аварийных ситуациях.

Защита производится:

  • -от короткого замыкания;
  • -от дребезга синхронизации;
  • -от потери синхронизации;
  • -от неправильного чередования фаз (неверной фазировки);
  • -от обрыва фаз;
  • -время-токовая от перегрузки;
  • -от перегрева;
  • -от затянувшегося пуска (только возбудитель);
  • -от длительного асинхронного хода (только возбудитель);
  • -от обрыва поля ротора (только возбудитель).
