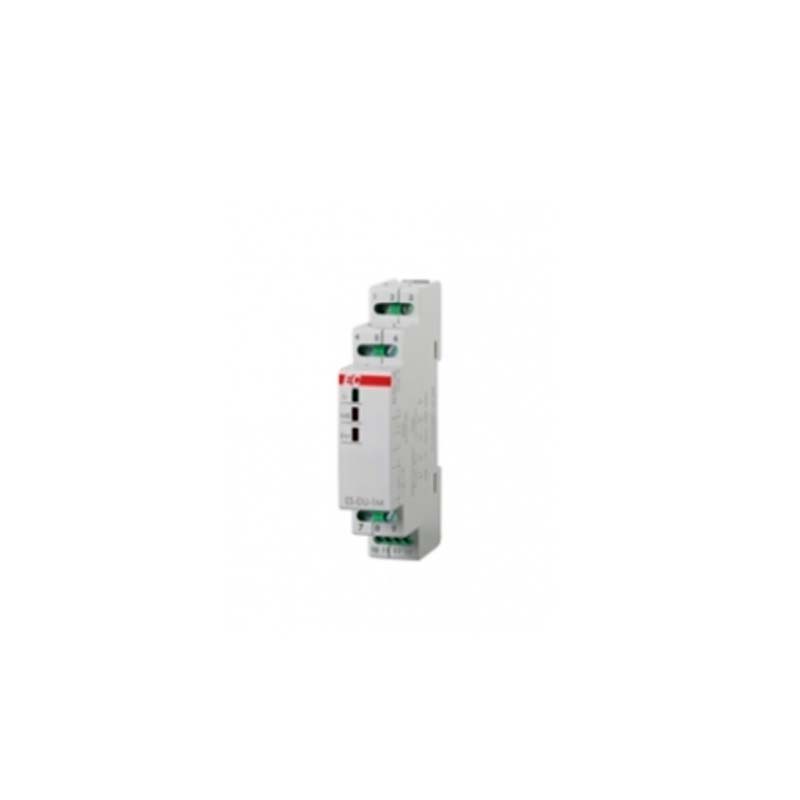

Модуль согласования протоколов ES-DU-1M/2М
Описание
Модуль согласования протоколов ES-DU-1M/2М служит для преобразования интерфейса счетчиков электроэнергии в интерфейс RS232 (ES-DU-1М) и RS485 (ES-DU-2М) с протоколом MODBUS RTU.
Характеристики
| Параметр | Значение |
| Последовательный интерфейс счетчиков: | RS232 (ES-DU-1М) |
| RS485 (ES-DU-2М) | |
| Поддерживаемые протоколы счетчиков: | Меркурий 230ART, Энергомера СЕ301 |
| Напряжение питания на выходе*: | 5 В= |
| Максимальный ток на выходе: | 50 мА |
| Напряжение питания: | 9 - 30 В= |
| Максимальная потребляемая мощность: | 0,9 Вт |
| Основной последовательный интерфейс: | RS485 |
| Протокол: | MODBUS RTU, подчиненный |
| Параметры протокола: | 9600 бит/сек, 8 бит данных 2 стоп-бита, без бита четности |
| Напряжение изоляции между интерфейсами: | 3 кВ |
| Диапазон рабочих температур: | от -20°С до +50°С |
| Температура хранения: | от -40°С до +70°С |
| Относительная влажность воздуха: | до 85% при +30°С |
| Степень защиты: | IР20 |
| Размеры: | 1 модуль типа S (17,5 мм) |
* Напряжение на выходе можно использовать для автономного питания интерфейсов счетчиков.
