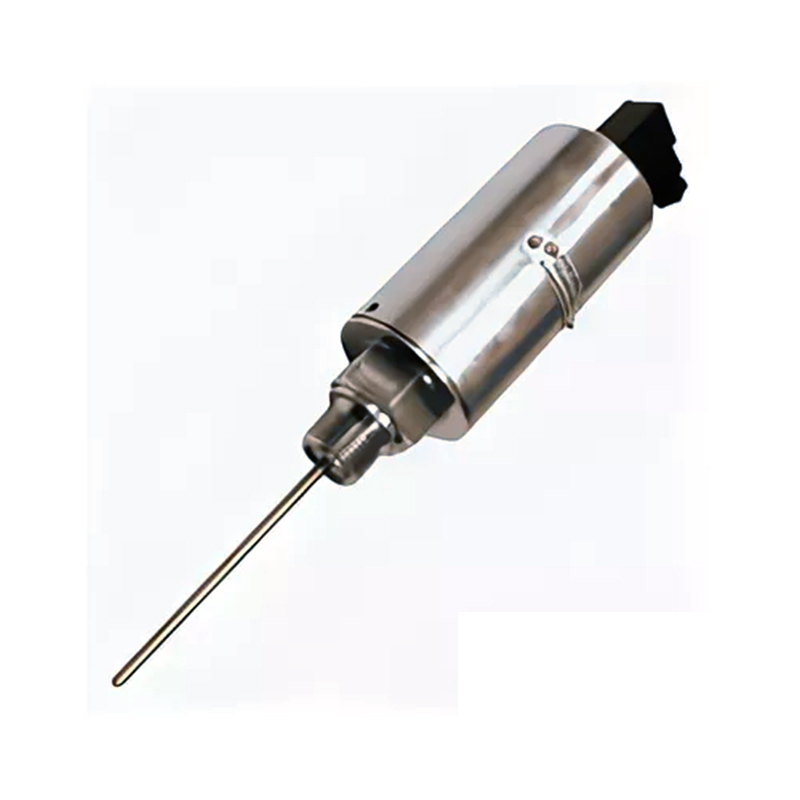

Преобразователь уровня вибрационный ПУВ-302

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Преобразователь уровня вибрационный ПУВ-302 предназначен для контроля уровня жидких и сыпучих сред в технологических емкостях и аппаратах химической, нефтехимической, пищевой, медицинской и др. отраслей промышленности и коммутации электрических цепей при достижении заданного уровня контролируемой среды.

Принцип действия

  • Преобразователь ПУВ-302 представляет собой электромеханическую резонансную регистрирующую систему с релейным выходным сигналом.
  • Автогенератор схемы преобразователя возбуждает колебания чувствительного элемента (вибратора).
  • При соприкосновении чувствительного элемента преобразователя с контролируемой средой происходит демпфирование колебаний резонансной системы "вибратор - автогенератор". Изменение амплитуды колебаний преобразовывается преобразователем в токовый пороговый сигнал.

Условия эксплуатации:

  • температура окружающего воздуха - от -25 до +85 °C;
  • относительная влажность воздуха до 95 % при температуре+ 35 °C и более низких температурах без конденсации влаги;
  • вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Монтаж

  • Преобразователи уровня ПУВ-302 могут монтироваться на трубопроводах, технологических аппаратах и емкостях.
  • Рабочее положение преобразователя – вертикальное или горизонтальное.
  • Монтаж преобразователей осуществляется при помощи комплекта монтажных частей в соответствии с установочными размерами, приведенными на рис. 1. Комплект монтажных частей для преобразователей ПУВ-302-1, ПУВ-302-2 поставляется по отдельному заказу.
  • Для защиты вибратора ПУВ-302 от механических повреждений (например, при контроле уровней жидкости в аппаратах с перемешиванием) преобразователь имеет защитный кожух, устанавливаемый при изготовлении.
  • Монтаж электрических цепей преобразователей выполняют кабелем МКШ 2х0,35 мм2 в соответствии со схемой соединений, приведенной на рис. 2.
  • Расстояние от вибрационного преобразователя уровня до РПИ-301М или МСБИ-302 по длине соединительной электрической линии не более 200 м.

Гарантия

  • Гарантийный срок хранения - 3 года.
  • Гарантийный срок эксплуатации - 18 месяцев.

Обозначение при заказе

Пример записи обозначения при заказе преобразователя, установочным элементом которого является фланец диаметром 60 мм и с длиной вибратора 78 мм:

  • "Преобразователь уровня вибрационный ПУВ-302-2 СЭлХА0.282.001 ТУ".

Характеристики

  • неполимеризующиеся в окружающей среде жидкости:
    • плотность – от 650 до 3000 кг/м3;
    • вязкость - не более 10 Па•с;
    • давление – до 40 кгс/см2;
    • температура - от минус 25 до плюс 85 °С.
  • сыпучие материалы:
    • диаметр гранул - не более 5 мм.
  • Преобразователь не может быть использован для работы с жидкостями, кристаллизующимися, выпадающими в осадок, или загустевающими в условиях эксплуатации.
  • Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т и сплава 36НХТЮ.
  • Питание преобразователя осуществляется от блоков питания с искробезопасными цепями (например, от реле промежуточного искробезопасного РПИ-301М СЭлХА0.361.001 ТУ или от модуля сигнально-блокировочного искробезопасного МСБИ-302 СЭлХА0.361.001 ТУ).
  • Электрические параметры искробезопасных цепей МСБИ-302 и РПИ-301М:
    • ток короткого замыкания искробезопасных цепей – не более 25 мА;
    • напряжение холостого хода искробезопасных цепей – не более 26 В.
  • Расстояние от ПУВ-302 до РПИ-301М или МСБИ-302 по длине соединительной электрической линии не более 200 м.
  • Электрические параметры линии связи с МСБИ-302 и РПИ-301М:
    • индуктивность кабеля - не более 1 мГн;
    • емкость кабеля - не более 0,03 мкФ;
    • общее сопротивление линии связи не должно превышать 100 Ом.
  • Номинальный уровень срабатывания при горизонтальном расположении ПУВ-302 совпадает с осью вибратора.
  • При вертикальном расположении ПУВ-302 номинальный уровень срабатывания расположен в 5 мм от конца вибратора.
  • Погрешность срабатывания преобразователя Δд от заданного значения уровня не превышает ± 2,5 мм.
  • Зона возврата преобразователя не превышает Δ д.
  • Время срабатывания преобразователя не более 5 с.
  • Преобразователь имеет степень защиты от попадания внутрь твердых тел и воды - IP54 по ГОСТ 14254.
  • Средняя наработка до отказа – не менее 100000 ч.
  • Средний полный срок службы – не менее 10 лет.
  • Габаритные и установочные размеры ПУВ-302 приведены на рисунке 1.
  • Масса преобразователей ПУВ-302-1 – ПУВ-302-4 с минимальной длиной погружаемой части – не более 2,5 кг.

Взрывозащищенность

Преобразователь имеет маркировку взрывозащиты 0ExiaIIСT5Х, соответствует ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и может быть установлен во взрывоопасных зонах помещений всех классов и наружных установок согласно главе 7-3 ПУЭ, гл. 3.4 ПТЭЭП и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Преобразователь соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Схемы

"Габаритные и установочные размеры преобразователя уровня ПУВ-302"

Рис. 1. Габаритные и установочные размеры преобразователя уровня ПУВ-302

"Схема соединений преобразователя ПУВ-302"

Рис. 2. Схема соединений преобразователя ПУВ-302

Комплектация

  1. Преобразователь ПУВ-302-1 – ПУВ-302-4 (модификация по заказу) - 1 шт.
  2. Комплект монтажных частей – 1 компл.
  3. Руководство по эксплуатации – 1 экз.
  4. Паспорт – 1 экз.

Примечание

Комплект монтажных частей для ПУВ-302-1 и ПУВ-302-2 поставляется по отдельному заказу.

Модификации

Исполнения преобразователей ПУВ-302 отличаются длиной чувствительного элемента (вибратора) и установочными элементами: фланец или резьба М20х1,5.

Код преобразователя Присоединительный элемент преобразователя Контролируемая среда Длина вибратора, мм Длина погружаемой части, L, мм
ПУВ-302-1 Фланец диаметром 60 мм сыпучая 55 158 ÷ 6000
ПУВ-302-2 жидкая 78 181 ÷ 6000
ПУВ-302-3 Штуцер с резьбой М20х1,5 сыпучая 55 74
ПУВ-302-4 жидкая 78 97
  • Длина L погружаемой части ПУВ-302-1, ПУВ-302-2 определяется при заказе (минимальная длина ПУВ-302-1 - 158 мм, минимальная длина ПУВ-302-2 - 181 мм).
  • При отсутствии в заказе информации о длине погружной части преобразователь поставляется минимальной длины.
