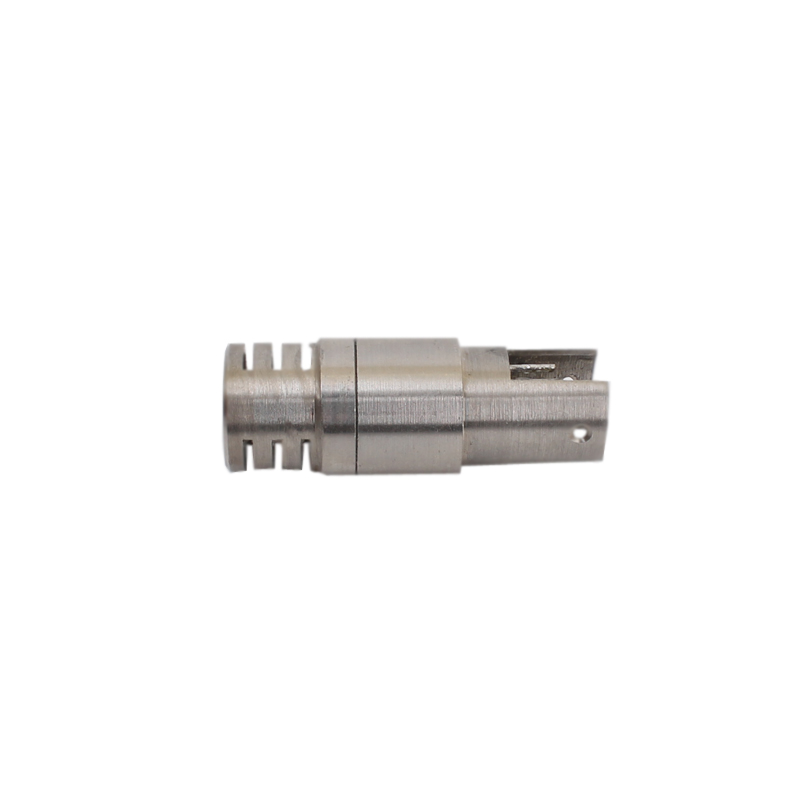

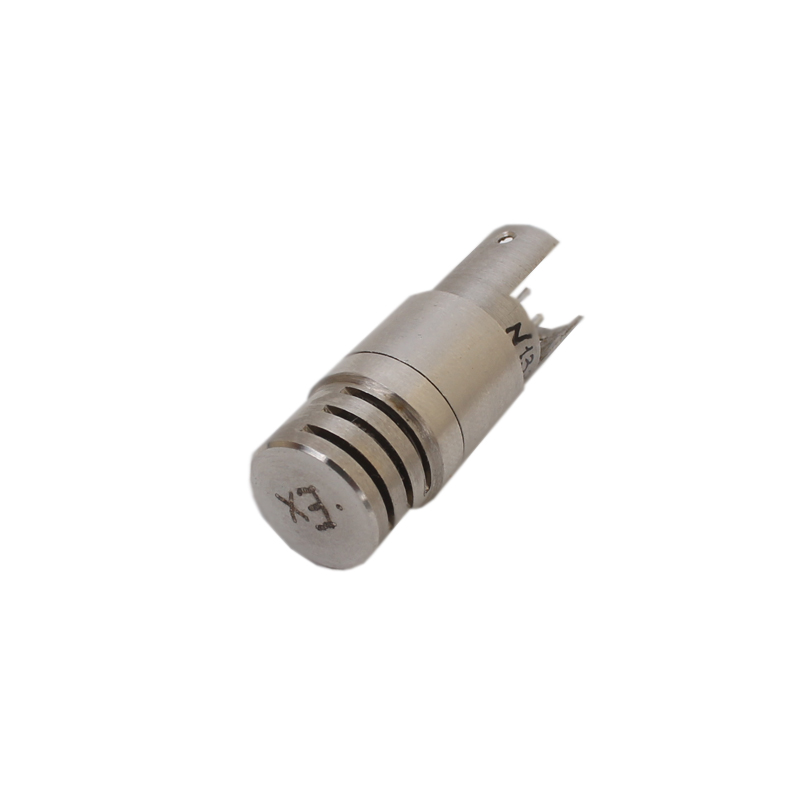

Блок чувствительных элементов БЧ для СТХ-17 5В5.064.577

Голосов: 1
Документация:
Этикетка(1.06 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок чувствительных элементов БЧ для СТХ-17 5В5.064.577 предназначен для преобразования массовых взрывоопасных концентраций паров горючих жидкостей, горючих газов и их совокупностей в величину электрического сигнала, пропорциональную объёмной доле детектируемого газа в измеряемой среде.

Область применения

Блок чувствительных элементов является измерительным элементом выносного датчика, применяющегося в термохимическом сигнализаторе-эксплозиметре СТХ-17.

Блок чувствительных элементов 5В5.064.577 требуется при замене блока ЧЭ термохимического в следующем случае:

  • в сигнализаторе-эксплозиметре СТХ-17 срабатывает сигнал «ОТКАЗ».

БЧЭ выходит из строя при несоответствии содержания каталитически активных ядов (сурьмы, фтора, мышьяка, хлора, тетраэтилсвинца, фосфора и их производных) в исследуемой области в пределах норм ПДК.

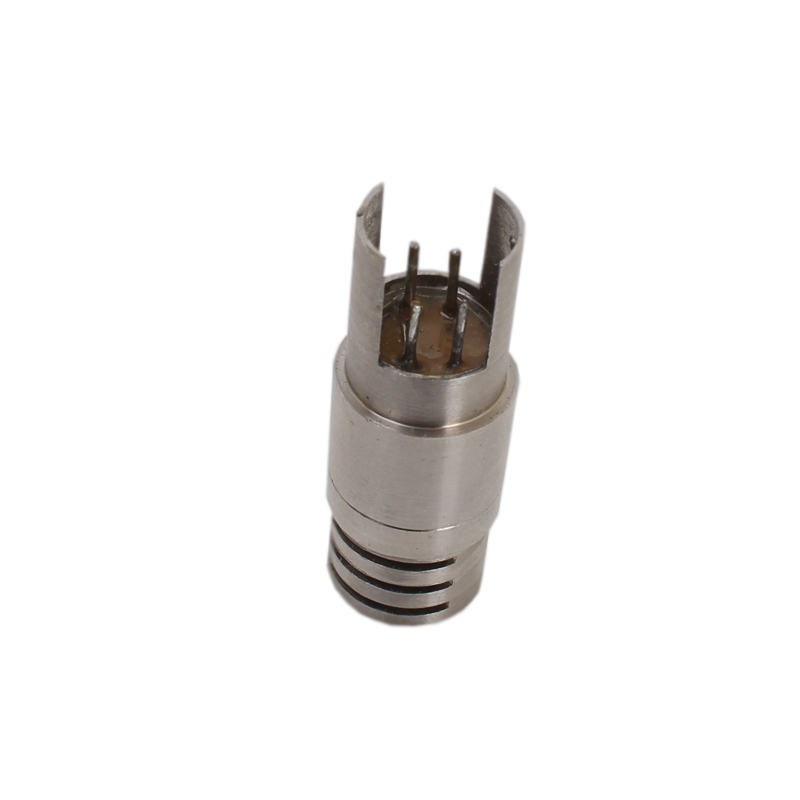

Конструктивное исполнение

Сравнительный чувствительный элемент (СЧЭ) и измерительный чувствительный элемент (ИЧЭ) размещены во взрывонепроницаемом колпачке и залиты герметизирующим составом. Металлический колпачок состоит из цилиндрической взрывонепроницаемой оболочки с завальцованными в её верхней части двумя взрывозащитными сетками П-160. Взрывонепроницаемая оболочка испытывается на взрывоустойчивость давлением 0,35 МПа (3,5 кгс/см3) по ГОСТ 22782.6-81 и ГОСТ Р 51330.1-99. БЧЭ 5В5064577 защищён от механического повреждения сеток защитным перфорированным кожухом, выдерживающим удар бойка с энергией 7 Дж.

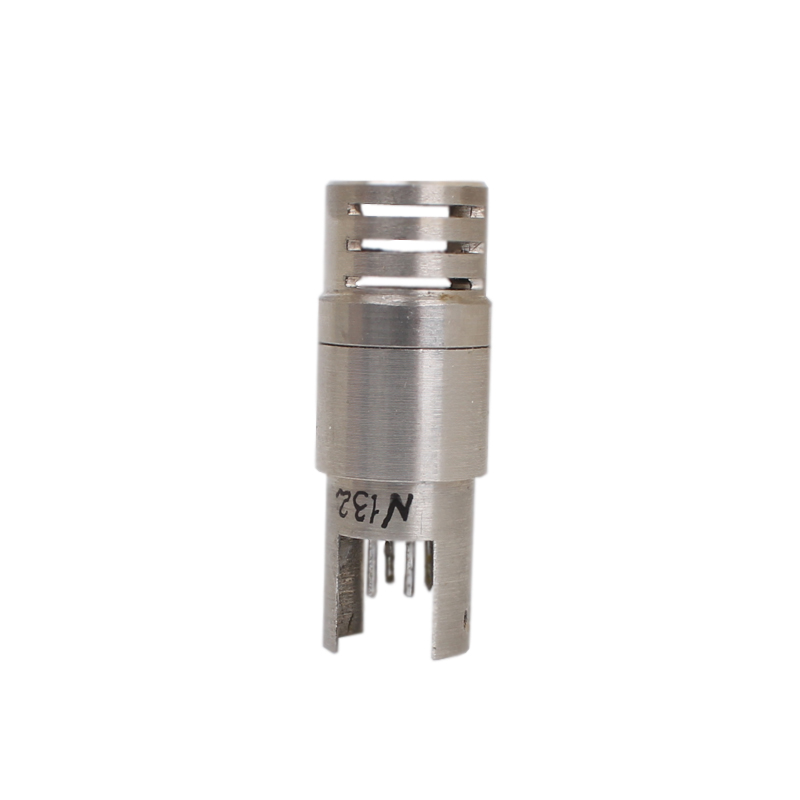

Рис.1. Состав блока чувствительных элементов 5В5.064.577
Рис.1. Состав блока чувствительных элементов 5В5.064.577

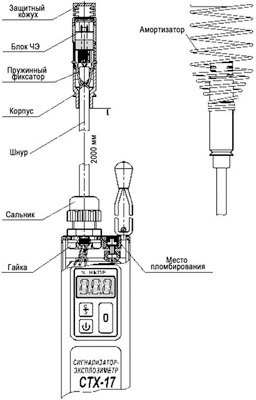

Рис.2. Схема расположения взрывозащищённого блока чувствительных элементов 5В5.064.577 в сигнализаторе СТХ-17 с выносным датчиком
Рис.2. Схема расположения взрывозащищённого блока чувствительных элементов 5В5.064.577 в сигнализаторе СТХ-17 с выносным датчиком

Порядок замены блока 5В5.064.577

  • одновременно нажать на концы пружины с двух сторон проволокой диаметром 0,8 мм и извлечь старый блок чувствительных элементов. Отпаять провода от контактов вышедшего из строя БЧЭ паяльником мощностью не более 40 ВА, промаркировав их цифрами 1, 2 и 3;
  • подпаять провода 1, 2, 3 к штекерам нового БЧЭ. Пайку совершать припоем ПОС-61, применяя спирто-канифольный флюс ФКСп. После пайки удалить следы флюса, используя бязь, смоченную в этиловом спирте, ректификованном ГОСТ 18300-87;
  • установить новый БЧЭ в корпус выносного датчика сигнализатора СТХ-17 так, чтобы концы пружины встали в отверстия корпуса;
  • выполнить операции градуировки и операции проверки основной абсолютной погрешности сигнализатора-эксплозиметра;
  • после замены блока чувствительных элементов СТХ-17 подлежит обязательной поверке.

Характеристики

Технические характеристики
Характеристики Значения
Принцип измерения термохимический
Диапазон измерений, % НКПР 0 - 55
Рабочее напряжение, В 1,9 ± 0,05
Сопротивление чувствительного элемента (РЧЭ, СЧЭ) при температуре 20 °C, Ом 3,15 ± 0,25
Выходное напряжение БЧЭ при контроле объёмной доли:
Метана CH4 в воздухе 2 %, мВ, не менее 45
Водорода H2 в воздухе 1,6 %, мВ, не менее 45
Содержание драгоценных металлов:
Платина в двух ЧЭ, г, не более 0,00027
Палладий в измерительном ЧЭ, г, не более 0,0001
Условия эксплуатации:
Температура окружающей и контролируемой среды, °C от -40 до +55
Относительная влажность при 25 °C, % 95 ± 3
Атмосферное давление, мм рт. ст. 630 - 800
Исполнения сигнализатора термохимического СТХ-17, в которых применяется блок ЧЭ 5В5.064.577, 5В5.064.577-01
Обозначение блока ЧЭ Условное обозначение исполнения СТХ-17
5В5.064.577 СТХ-17-6
СТХ-17-12
СТХ-17-73
СТХ-17-74
СТХ-17-75
СТХ-17-76
СТХ-17-77
СТХ-17-78
СТХ-17-80
СТХ-17-81
СТХ-17-83
СТХ-17-84
СТХ-17-85
СТХ-17-86
СТХ-17-87
СТХ-17-88
СТХ-17-90
СТХ-17-91
СТХ-17-93
СТХ-17-94
СТХ-17-95
СТХ-17-96
СТХ-17-98
5В5.064.577-01 СТХ-17-71
СТХ-17-72
