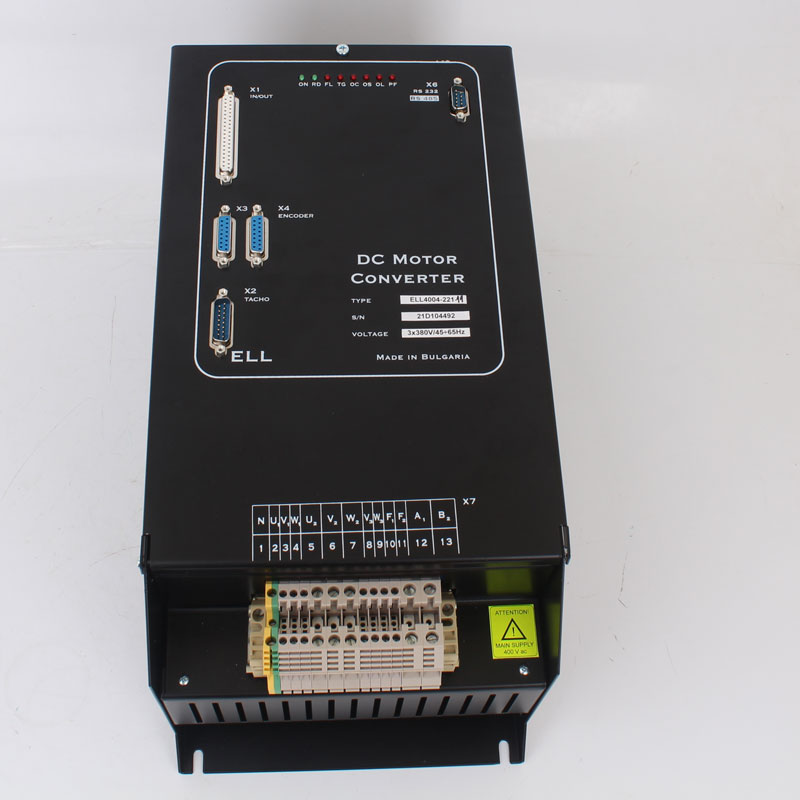

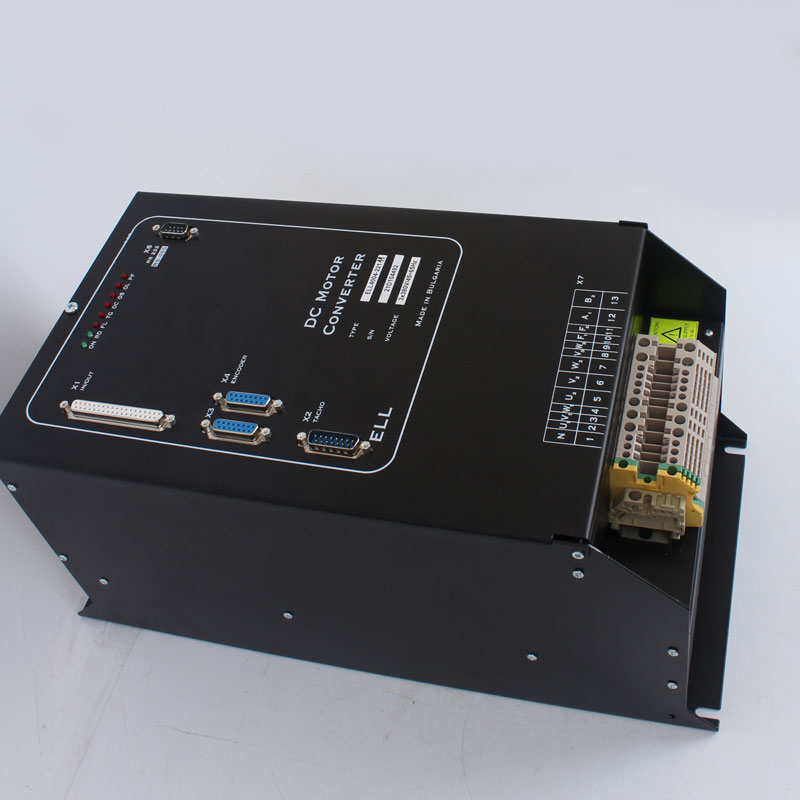

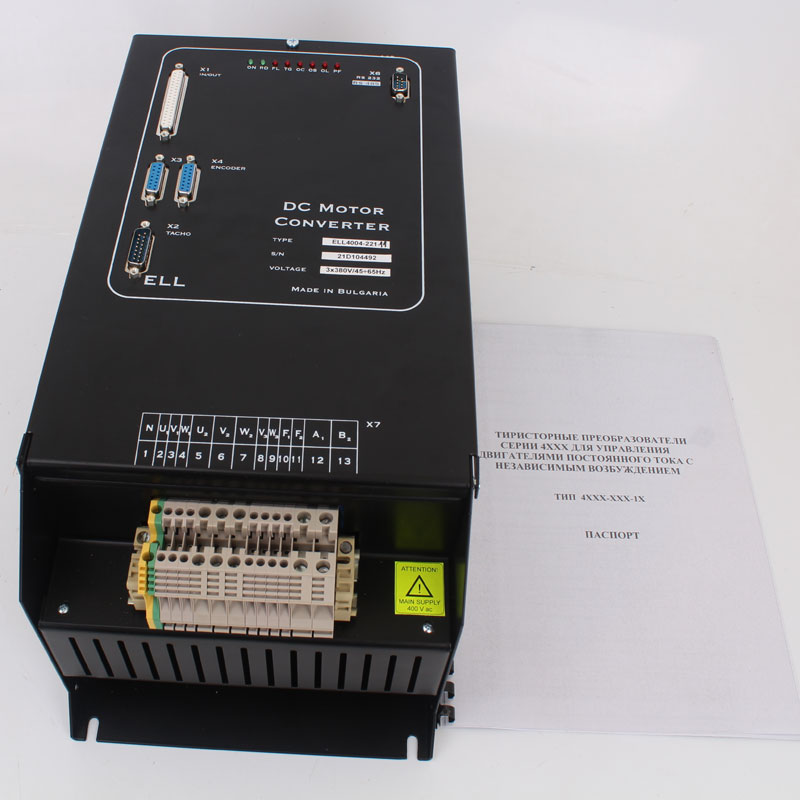

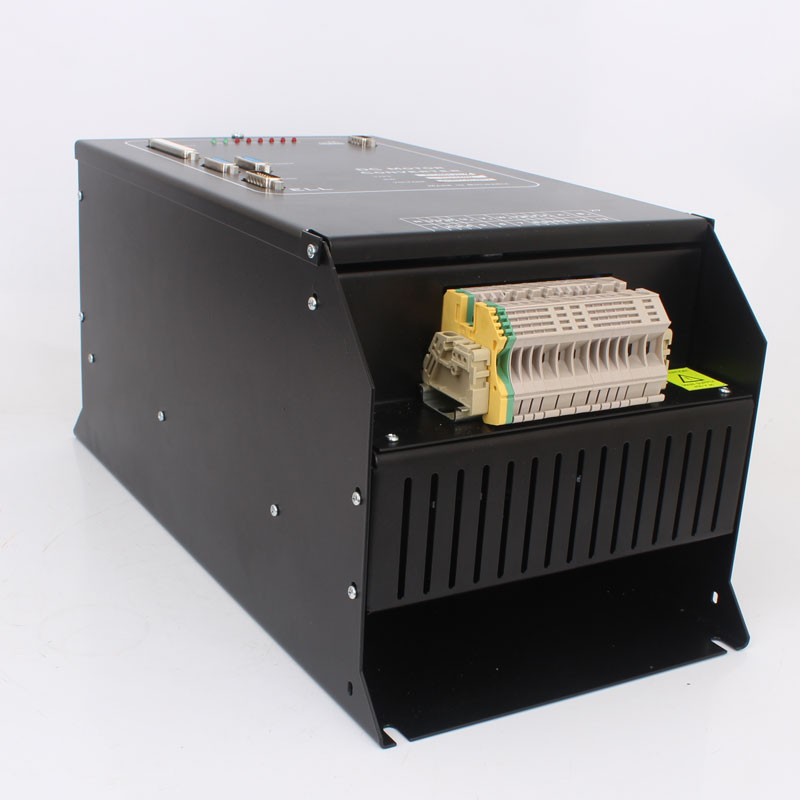

Преобразователи ELL 4ХХХ

Голосов: 1
Документация:
Паспорт(2.28 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователи серии ELL 4ХХХ предназначены для прецизионного управления скорости и позиции двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи.

Устройство и принцип действия

Управление преобразователей ELL 4ХХХ реализовано современным DSP процессорами и обеспечивает приводу разнообразные функциональные возможности, высокую надёжность и стабильность эксплуатационных характеристик.

По своему предназначению тиристорные преобразователи серии 4ХХХ универсальные и одновременно с этим их функциональные возможности и гибкий интерфейс позволяют применять их в главных приводах станков с ЧПУ.

Технические характеристики
Преобразователь, тип: 4003 4004 4005 4006 4007 4009 4011 4013 4016 4020 4025 4030 4040 4050 4060 4070
Номинальный ток якоря, А 30 40 50 60 70 90 110 130 160 200 250 300 400 500 600 700
Максимальный ток якоря, А 60 80 100 120 140 180 220 260 320 400 500 600 800 1000 1200 1400
Напряжение силового питания, В 3x380, +10 / -15%
Частота силового напряжения питания, Гц 45 - 65
Максимальное напряжение якоря, В 440
Диапазоны номинального тока возбуждения, А2 20.0 / 10.0 / 6.51
12.0 / 6.0 / 4.0
4.7 / 2.4 / 1.5
Максимальное напряжение возбуждения, Vdc 320 при UF = 380VAC
Датчик обратной связи по скорости Тахогенератор / Энкодер / ЭДС
Максимальное напряжение тахогенератора, В ± 193 при NMAX
Датчик обратной связи по позиции Энкодер
Задание для скорости Аналоговое задание, параллельный код – до 14 bit, серийный интерфейс
Аналоговое задание для скорости, В ± 10 / 0 10 / 0 -10
Задание для позиции Внутреннее цифровое задание / серийный интерфейс
Диапазон регулирования скорости 1:10000
Аналоговые выходы 3 2 выхода, ± 10V, 2 mA
Цифровые входы 18 входов, ± 24V, 10 mA
Цифровые выходы 5 выходов релейного типа, 100VAC / 0.3A, 24VDC/ 0.3A
Серийные интерфейсы4

RS 232C до 9600 bps

RS 422 / RS 485 до 115 200 bps

Режим работы Продолжительный S1
Степень защиты IP 20
Температура окружающей среды, C° 0 - 50

Функциональные возможности

Преобразователи ELL 4ХХХ обеспечивают:

  • прецизионное четыре квадрантное управление двигателей постоянного тока с независимым возбуждением для главных приводов и приводов подачи;
  • работу двигателя в до трех зонах;
  • возможность для работы только в первой зоне без ослабления поля;
  • обратная связь по скорости от тахогенератора, энкодера или от ЭДС якоря;
  • автоматическое определение сопротивления цепи якоря;
  • автоматическое определение очередности следования фаз сети питания и возможность для работы при «левом» и «правом» вращении фаз;
  • возможность переключения до четырех максимальных скоростей при работе со станками имеющими коробку передач и смена коэффициента передачи между энкодером и двигателем;
  • задание для скорости с параллельным 10-битовым кодом при работе с коробкой передачи с переключением коэффициента передачи;
  • ограничение момента на двух уровнях TLL и TLH;
  • возможность для наблюдения основных переменных электропривода;
  • введение и измерение переменных тока, напряжения и частоты электропривода в естественных единицах – амперы, вольты и герцы;
  • настройку параметров с компьютерной программой ELL RS232 V2.0 под ОС WINDOWS.
