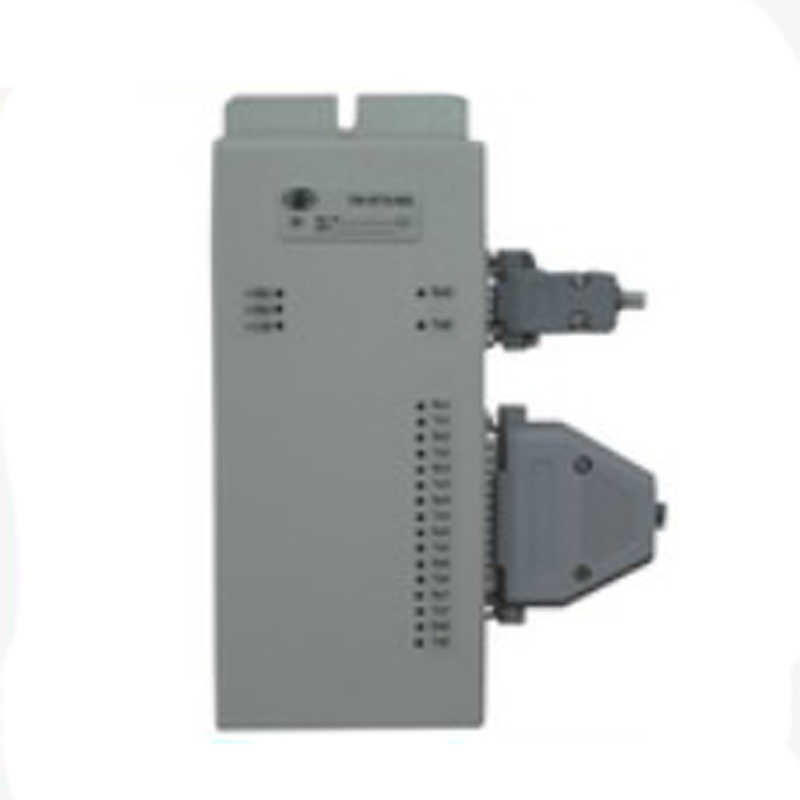

Преобразователь интерфейса «ТОКОВАЯ ПЕТЛЯ» в интерфейс RS-485 ПИ-8ТП/485

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь интерфейса «токовая петля» в интерфейс RS-485 (ПИ — 8ТП/485) предназначен для сбора информации от восьми устройств СЗИЦ-Д,СЗИЦ-Д-Л, оборудованных интерфейсом «токовая петля», и передачи этой информации по интерфейсу RS-485.

Область применения

Аппаратура сбора и передачи информации в системы автоматизированного диспетчерского контроля.

Отличительные особенности

  • преобразователь обеспечивает гальванически развязанную двунаправленную связь восьми сигнализаторов СЗИЦ-Д, СЗИЦ-Д-Л с Host – контроллером поста ЭЦ по интерфейсу RS-485.
  • Гальваническая развязка реализована как со стороны портов «токовая петля», так и со стороны порта RS-485;
  • преобразователь обеспечивает передачу следующей информации:
    • о диапазоне напряжений контролируемого источника питания;
    • о типе контролируемого источника питания (постоянный или переменный);
    • об уровне сопротивления изоляции электрической сети, контролируемой с помощью СЗИЦ-Д, СЗИЦ-Д-Л;
    • о снижении сопротивления изоляции до критического значения (порога);
    • о стабильности напряжения контролируемого источника;
    • о выходе параметров напряжения контролируемого источника за пределы установленных норм;

Устройство и принцип действия

Преобразователь обеспечивает гальванически развязанную двунаправленную связь восьми различных цифровых устройств, оборудованных интерфейсом «токовая петля», с Host – контроллером по интерфейсу RS – 485. Гальваническая развязка реализована как со стороны портов «токовая петля», так и со стороны порта RS – 485.

Питание линий «токовая петля» осуществляется от внутреннего источника питания ПИ–8ТП/485.

На лицевой панели ПИ – 8ТП/485 расположены индикаторы наличия питающих напряжений и индикаторы режимов прием/передача по каждому из портов «токовая петля» и порта R –485.

Независимо от запросов Host-контроллера ПИ–8ТП/485 опрашивает устройства по интерфейсу «токовая петля» и сохраняет полученную информацию в буфере данных.

По запросу от Host – контроллера накопленная информация о состоянии всех устройств, подключенных к преобразователю, передается по интерфейсу RS-485 в Host – контроллер для дальнейшей обработки.

В системах сбора информации, использующих интерфейс RS – 485, к линии связи может быть подключено до 32 приборов. Поэтому в составе системы сбора информации каждому ПИ-8ТП/485 должен быть присвоен индивидуальный адрес в диапазоне от 0 до 31. Адрес ПИ–8ТП/485 задается с помощью микропереключателей, расположенных под заводской табличкой прибора.

Характеристики

Наименование параметра Значение
1 Напряжение питания, В ~ 220+10% -15%
2 Ток потребления, мА не более 25
3 Количество портов «токовая петля» 8
4 Количество портов RS – 485 1
5 Скорость передачи данных, бит/с 9600
6 Напряжение изоляции по цепям питания, В 1500
7 Напряжение изоляции по сигнальным цепям, В 500
8 Диапазон рабочих температур,°С -40…+60
9 Масса не более, кг 2

Схемы

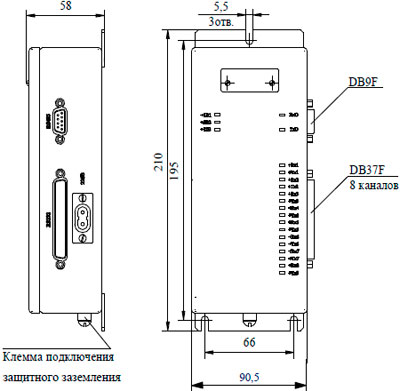

Рис.1. Габаритно- установочные размеры ПИ-8ТП/485

Рис.1. Габаритно- установочные размеры ПИ-8ТП/485

Комплектация

Совместно с преобразователем интерфейса ПИ-8ТП/485 поставляется:

  • вилка WZ-01 - 1шт.;
  • розетка кабельная DB-37F(с корпусом DР-37С) - 1 шт.;
  • розетка кабельная DB-9F(с корпусом DР-9С) - 1 шт.;
  • руководство по эксплуатации - 1 шт.;
  • этикетка - 1 шт.
