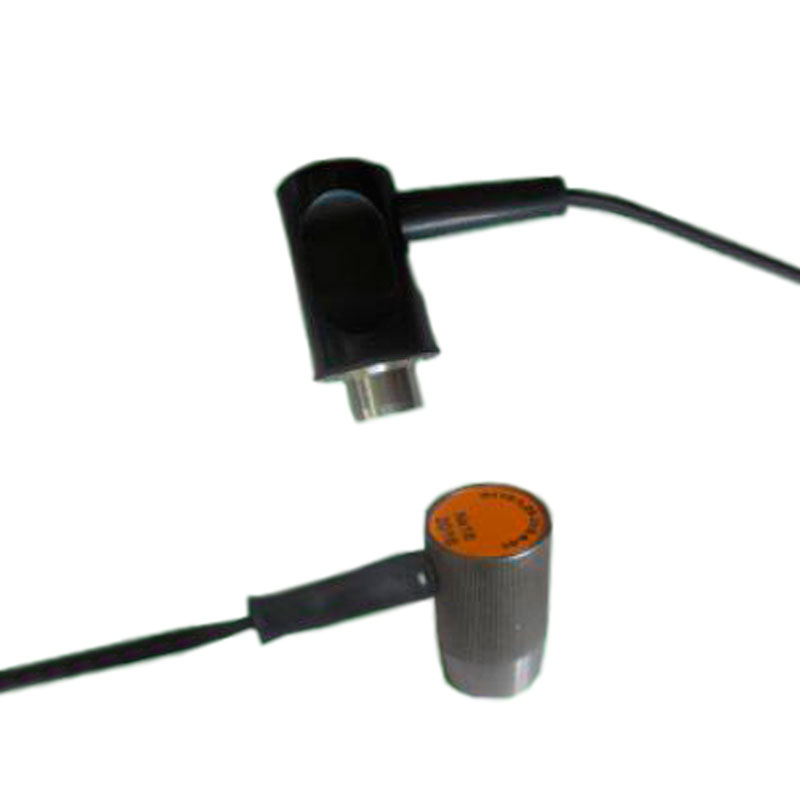

Ультразвуковые преобразователи П112 для толщинометрии

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Прямые раздельно-совмещенные и совмещенные преобразователи предназначены для использования в составе ультразвуковых толщиномеров при измерении толщины стенок металлических и неметаллических изделий различного назначения в процессе производства, эксплуатации и ремонта, в соответствие с нормативной документацией. Полная номенклатура частот и исполнений позволяет оптимально решать все существующие задачи измерения толщины стенок изделий как общего, так и специального назначения (от крупногабаритных с большим затуханием до малоразмерных тонкостенных).

Преобразователи предназначены для использования со всеми отечественными толщиномерами Булат, УТ-93П, А-1212, ВЗЛЕТ УТ, DIO-570 и другими. Возможно применение преобразователей с импортными толщиномерами с дополнительным согласованием сигналов

Характеристики

Частота, МГц

Диапазон измеряемых толщин, мм

Размер контактной площадки, мм

Размер пьезоэлемента, мм

Габаритные размеры, мм

Максимальное значение шероховатости, мкм

Материал корпуса

Минимальний радиус контр. изделия, мм

П112-2,5-12/2-А-01

2,5

от 3 до 200

12,5

12/2

46х25

160

пластик

10

П112-5-4х4-А-01

5,0

от 1 до 40

5х9

4х4

27х19

120

металл

5

П112-2,5-10/2-А-01

2,5

от 1,5 до 75

12,5

10/2

26х18

160

пластик

10

П112-5-4х4-Б-01

5,0

от 1,2 до 40

5,9

4х4

27х19

80

металл

5

П112-2,5-12/2-Б-01

2,5

от 2 до 200

12,5

12/2

46х25

80

пластик

10

П112-5-10/2-А-01

5,0

от 1,5 до 75

10,5

10/2

26х18

120

полиамид

10

П112-5-6/2-А-01

5,0

от 1,2 до 30

6,5

6/2

26х18

80

полиамид

5

П112-10-4х4-Б-01

1,0

от 0,8 до 50

5х9

4х4

27х19

40

алюминий

5

П112-10-6/2-А-01

10,0

от 0,8 до 10

6,5

6

26х18

40

полиамид

5

П112-5-12/2-Б-01

5,0

от 1,5 до 20

12,5

12/2

46-25

80

полиамид

10

Серия 02- измерение толщины изделий в расширенном диапазоне, преобразователи обеспечивают улучшенную околоповерхностную разрешающую способность при контроле тонкостенных корродированных изделий за счет применения высокотехнологичных материалов и разбраковки преобразователей в процессе изготовления разброс характеристик преобразователей одного типа в партии не превышает 2 дБ.

Частота, МГц

Диапазон измеряемых толщин, мм

Размер контактной площадки, мм

Габаритные размеры, мм

Максимальное значение шероховатости, мкм

Материал корпуса

Материал призм

Минимальний радиус контр. изделия, мм

Наличие встроеного кабеля

П112-2,5-12/2-Б-02

2,5

от 1,0 до 300

12,5

46х25

80

пластик

кварц

10

нет

П112-5-12/2-Б-02

5,0

от 1,0 до 300

12,5

46х25

80

пластик

кварц

10

нет

П112-5-4х4-Б-02

5,0

от 0,8 до 50

5х9

27х19

80

металл

кварц

5

есть

П112-10-4х4-Б-02

10,0

от 0,5 до 50

5х9

27х19

40

металл

кварц

5

есть

П112-5-10/2-А-02

5,0

от 1,0 до 100

10,5

26х18

120

пластик

полиимид

10

есть

П112-5-6/2-А-02

5,0

от 1,0 до 30

6,5

26х18

80

пластик

полиимид

5

есть

П112-10-6/2-А-02

10,0

от 0,6 до 20

6,5

26х18

80

пластик

полиимид

5

есть

Серия 04- серия миниатюрных преобразователей специально разработана для измерения толщины малогабаритных изделий и измерений в труднодоступных местах (турбинные лопатки, лонжероны, трубы малого диаметра), в местах, требующих высокой локальности (малого пятна контроля).Преобразователи выполнены из хромированных материалов, что обеспечивает их малую истираемость.

Частота, МГц

Диапазон измеряемых толщин, мм

Размер контактной площадки, мм

Габаритные размеры, мм

Размер пьезоэлемента, мм

Минимальний радиус контр. изделия, мм

П112-10-2х8-А-01

10,00

от 0,6 до 10

8х2

14х13х19

2х4

2

П112-10-4/2-А-04

10,00

от 0,5 до 10

4,5

15х9

4/2

3

П112-15-4/2-А-04

15,00

от 0,5 до 7

4,5

15х9

4/2

3

П112-10-6/2-А-02

10,00

от 0,5 до 10

6,5

16х12

6/2

5

П112-15-6/2-А-04

15,00

от 0,5 до 7

6,5

16х12

6/2

5

Серия Т-01- серия высокотемпературных преобразователей для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 ° С). За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра.

Частота, МГц

Диапазон измеряемых толщин, мм

Размер контактной площадки, мм

Габаритные размеры, мм

Размер пьезоэлемента, мм

Минимальний радиус контр. изделия, мм

П112-2,5-12/2-Т-01

2,5

от 2,0 до 500

12,5

27х49

12/2

15

П112-5-12/2-Т-01

5,0

от 1,5 до 200

12,5

27х49

12/2

12

П112-5-10/2-Т-01

5,0

от 1,0 до 100

10,5

27х49

10/2

10

П112-10-6/2-Т-01

10,0

от 0,8 до 20

6,5

27х49

6/2

5
