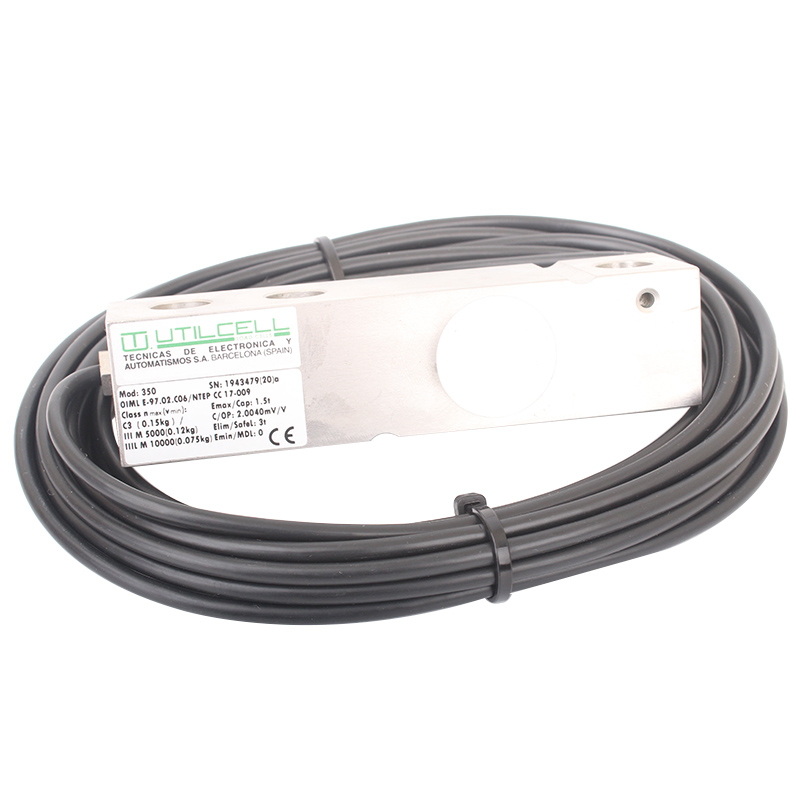

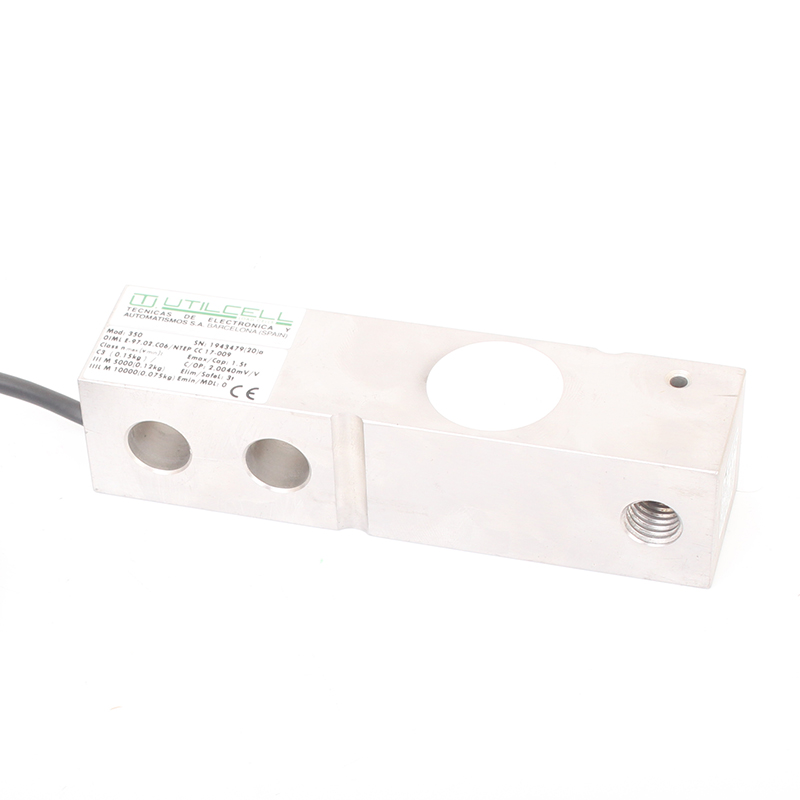

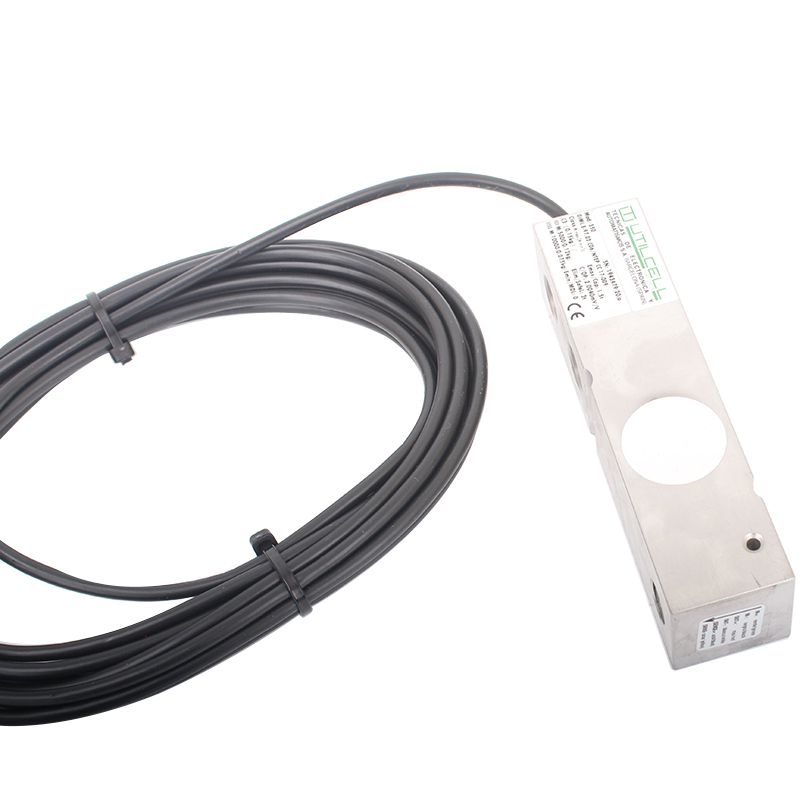

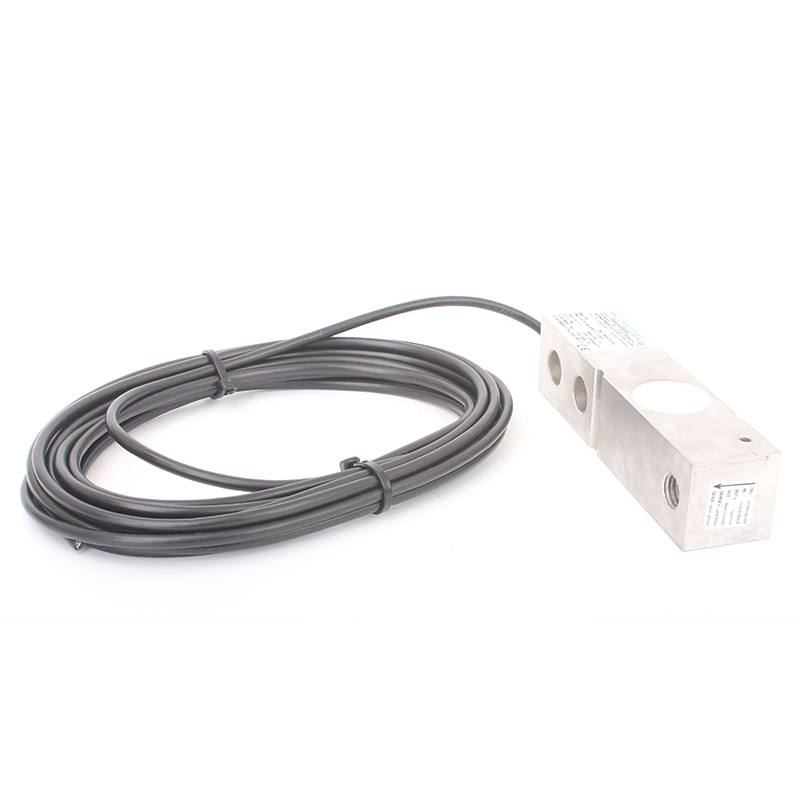

Тензодатчик Utilcell 350а 1500 кг

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Тензодатчик Utilcell 350а 1500 кг применяется для:

  • платформенных весов;
  • весовых дозаторов;
  • бункерных весов.

Основные параметры

  • Тип - консольная балка на сдвиг.
  • Степень защиты IP 68 (EN 60529, ГОСТ 14254-80):
    • 350a (300...5000 кг): конструкция тензодатчика из нержавеющей стали. Герметизация силиконом, IP 66.
  • 3000 делений O.I.M.L. R60 class C.
  • Оптимизированы для создания систем из нескольких датчиков.
  • Возможно искрозащищенное исполнение Зона 0-1-2 (газ) и 20-21-22 (пыль).

Аналог: Thames Side Т85, FLINTEC SLB, Sensortron 65023C, TEDEA 3410, 3420, Revere Transtucers 5123, ZEMIC H8C, SHM8C.

Характеристики

Технические характеристики
Параметр Значение
Модель тензодатчика Utilcell 350а
Номинальная нагрузка (НН) 1500 кг
Класс точности по ГОСТ 30129-96 и OIML R60 С3
Минимальная нагрузка 0 %НН
Минимальная дискретность vmin 150 г
Допустимая перегрузка 150 % НН 2250 кг
Предельная перегрузка 200 % НН 3000 кг
Комбинированная ошибка <±0.017 %РКП
Повторяемость <±0.015 %РКП
Температурный эффект нуля <±0.02 %РКП/10°С
сигнала <±0.006 %РКП/10°С
Ползучесть (30 мин.) <±0.016 %РКП/10°С
Температ. диапазон с компенс. -10...+40°С
Температ. диапазон допустимый -20...+70°С
Рабочий коэфф. передачи 2 мВ/В
Напряжение питания номинальное 10 В
Напряжение питание макс. 15 В
Входное сопротивление 400±20 Ω
Выходное сопротивление 350±3 Ω
Значение нуля <±2 %РКП
Сопротивление изоляции >5000 М Ω
Возможные отклонения размеров 0,2 - 0,4 мм
  1. Комбинированная ошибка: нелинейность и гистерезисность.
  2. Отклонение РКП датчиков не более 0.05%.

Схемы

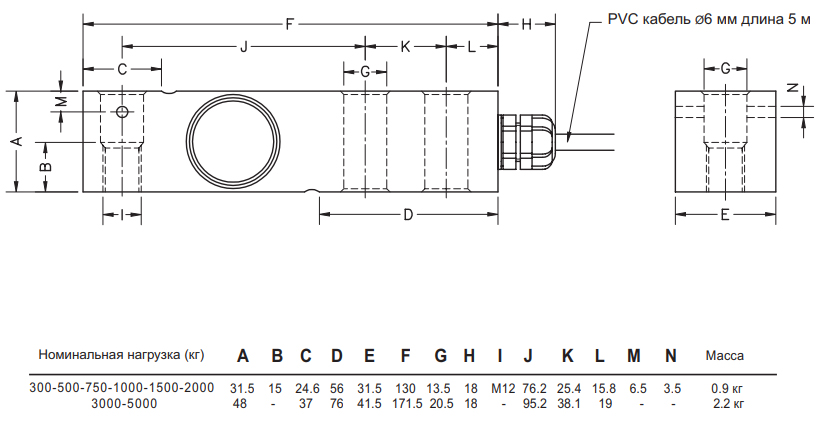

"Габариты и масса тензодатчиков Utilcell 350а"

Габариты и масса

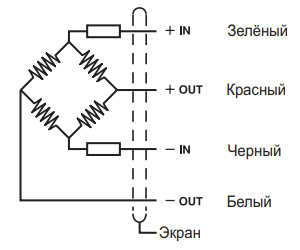

"Схема подключения тензодатчика Utilcell 350а"

Схема подключения
