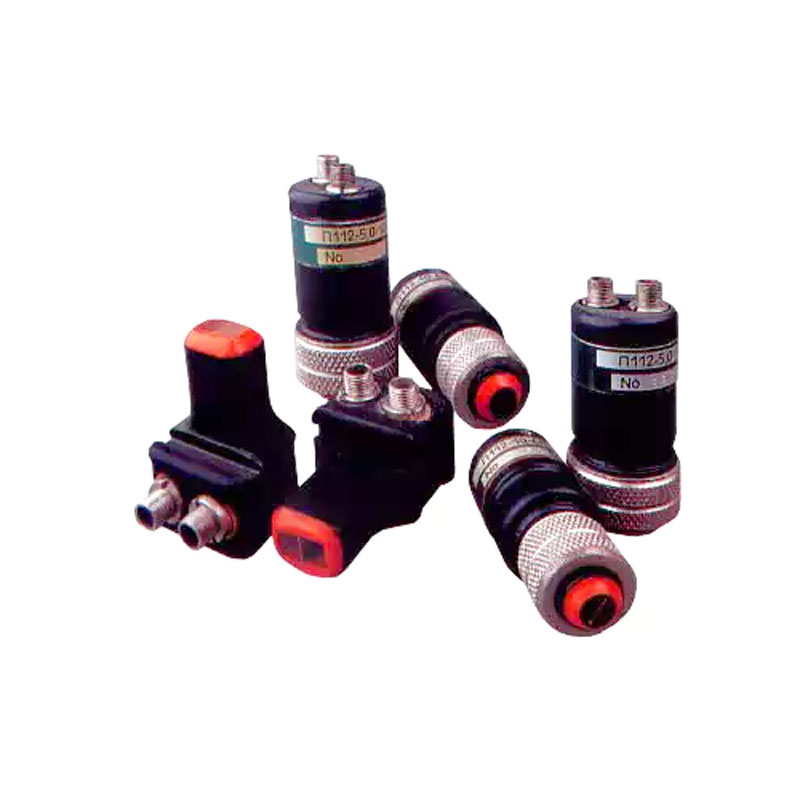

Преобразователь ПРИЗ-Т1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь ПРИЗ-Т1 по конструкционным показателям это специальные системы, используемые, чтобы излучать и позже принимать акустические волны, находясь в составе толщинометров. Толщиномеры налаживают проведение эхо-импульсных вычилсений толщины, имея односторонний доступ к исследуемым объектам. Предложенные устройства используются для установления акустического контакта, через специальную смазку, с поверхностью исследуемого объекта.

Применение преобразователя ПРИЗ-Т1

Предложенные пьезоэлементы используются при выполнении контроля толщины:

  • Металлических листов, пластин, плит;
  • Разных сосудов и резервуаров;
  • Емкостей устройств, работающих под определенным значением давления;
  • Элементы мостовой конструкции;
  • Деталей и узлов различных механизмов;
  • Трубопроводов и прочее.

Объекты, которые можно исследовать

Контролируемые объекты, используя преобразователь ПРИЗ-Т1, должны отвечать следующим требованиям:

  • Предельный параметр шероховатости поверхности исследуемого объекта не должен превышать 160 мкм (со стороны ввода);
  • Со стороны вывода шероховатость поверхности не должна быть больше 320 мкм;
  • Предельно допустимый радиус кривизны поверхности контролируемого объекта не больше 3мм;
  • Температура поверхности исследуемых объектов не менее -100с и не более +500с.

Отличительные особенности преобразователей

ПРИЗ-Т1 представляют собой пьезоэлектрические, контактного типа, прямые, раздельно-смещенные устройства для работы в составе контактных толщинометров общего назначения. При помощи этих устройств можно измерять толщину металлических изделий в интервале значений от минимума 0,5 мм до максимума 1 000 мм по алюминию или стали. Скорость распространения ультразвуковых волн в материале должна соответствовать диапазону значений от 3000 м/с до 6400 м/с.

Характеристики

Значения эффективных частот эхо-импульсов:

2.5 МГц; 5.0 МГц; 10.0 МГц

Параметр соотношения между сигнал/шум:

не меньше 16 дБ

Величина отклонения эхо-импульса от номинального значения:

не больше ±10%

Диапазон измеряемых толщин (в зависимости от модификации):

от 0.6мм до 1000 мм

Параметр отклонения импульсного коэффициента преобразования:

±6 дБ

Величина мгновенных значений отклонений эхо-импульсов:

±6 дБ

Размер контактной поверхности (зависимо от модификации):

Ø7, Ø15 или 13х9 мм

Габаритные параметры (зависит от исполнения):

20×25×35 мм;

Ø23х55

Рабочий температурный диапазон:

от -100С до +500С
