Тензодатчик ДЭДВУ
Описание
Тензодатчик ДЭДВУ является электромеханическим устройством пропорционального преобразования механической силы, создаваемой давлением веса груза, в электросигнал.
Назначение
Датчик ДЭДВУ можно установить и работать среди:
- весовых (автомобильных, вагонных, тестовых и др.),
- дозирующих,
- измерительных
устройствах. Также выполняет функции первичного преобразователя, воспринимающего сжимающие нагрузки.

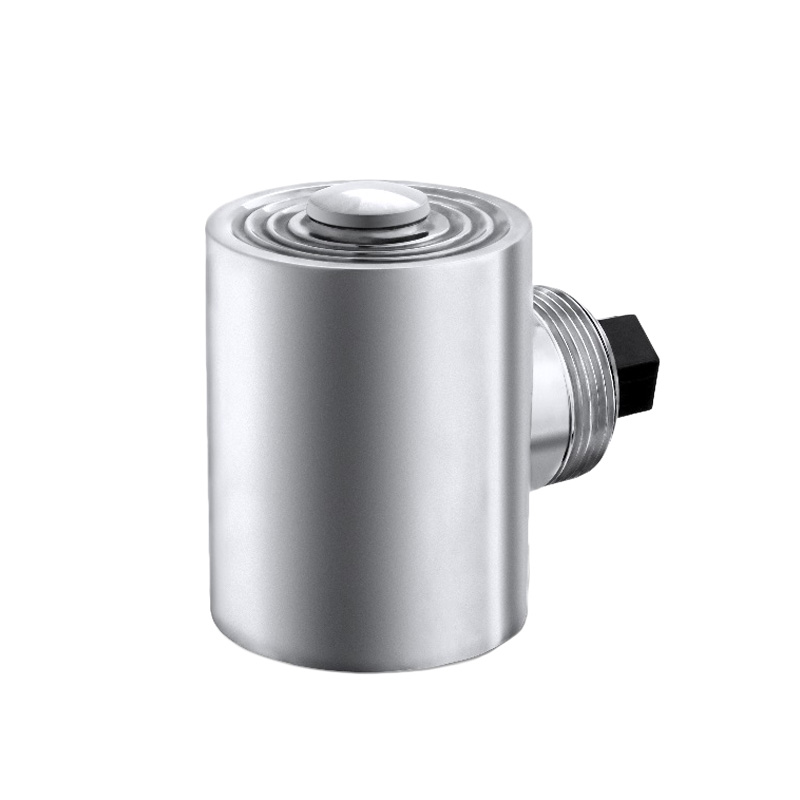

Тензодатчик выпускается в цилиндрическом корпусе. Материалом для корпуса служит стальной сплав с никелевым покрытием.
Существует 5 модификаций, различающихся номинальной величиной нагрузки (указывается первым числовым индексом в названии). Также тензодатчик может иметь различную точность (указывается вторым числовым индексом в названии).
Характеристики
|
Рабочее название Вибро-щит |
Тензодатчик ДЭДВУ |
|
Нагрузка (номинальная) |
(4 / 5 / 10 / 20 / 30) тс |
|
Точность ведения работы |
0,2 / 0,4 |
|
Температурная информация |
(-30÷+50)°C |
|
Верхний предел питающего напряжения |
12 Вольт |
|
Коэффициент передачи |
2 мВ/В |
|
Электрический размер сопротивления |
378…382 Ом на входные цепи 396…404 Ом на выходные цепи |
|
Верхний предел перегрузки (по отношению к номинальной нагрузке) |
125% |
|
Защитный слой |
IP54 |
|
Габариты датчика |
76х76х104х110 мм |
|
Вес штуки |
3 кг |
