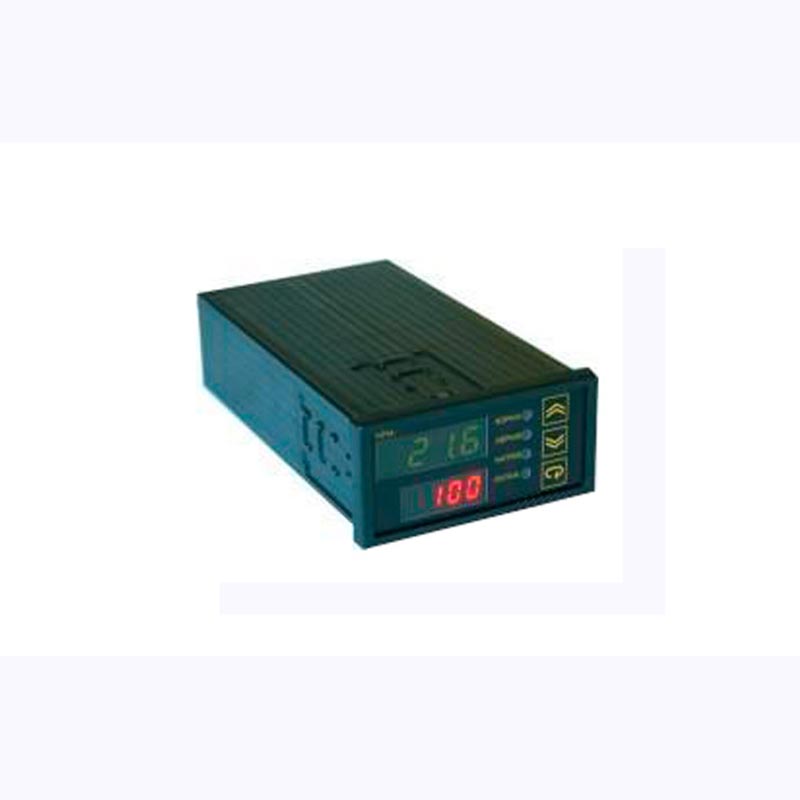

ПИД-регулятор МТМ-620

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

ПИД-регулятор МТМ-620 предназначен для измерения и регулирования технологического параметра по ПИД-закону, отображения значения измеряемого параметра (зеленый цвет) и положения клапана и величины поддерживаемого значения параметра (красный цвет) на двух цифровых индикаторах.

Область применения

Системы контроля и регулирования технологических процессов.

Основные функции:

  • подключаемые датчики: ТВР, ТПР, ТПП, ТХА, ТХК, ТМК, ТЖК, ТНН, ТСС, ТСП (50П, 100П), ТСМ (50М, 100М), ТСН(100Н), гр21, гр23, Pt100.
  • автоматическая компенсация термоЭДС "свободных концов" ТП.
  • входные сигналы 0-5 мА, 0-20 мА, 4-20 мА, 0-100 мВ.
  • выходные сигналы 0-5 мА, 0-20 мА, 4-20 мА.
  • гальваническое разделение входных цепей, выходных цепей, цепей питания и интерфейса RS-485.
  • регулирование измеряемой величины по ПИД-закону путем импульсного (2 релейных выхода ШИМ-регулирования) или аналогового управления (алгоритм управления клапаном).
  • программирование параметров с лицевой панели (защита паролем).
  • определение аварийной ситуации при выходе измеряемого параметра за заданные границы.
  • обнаружение ошибок работы и определение причины неисправности.
  • дискретный вход для запуска и остановки регулирования.
  • дискретный вход для безударного перехода на ручное управление процессом.
  • связь с внешними устройствами по интерфейсу RS-485 (протокол MODBUS-RTU Slave).

Характеристики

Технические характеристики
Параметр Значение
Напряжение питания ДС 15...22 В
Предельное напряжение питания без обеспечения взрывозащиты ДС 36 В
Диапазон рабочих температур:
Датчик давления БД -30...+80 °С
Блок электронный БЭ -40...+60 °С
Степень защиты корпуса:
Датчик давления БД IP68
Блок электронный БЭ IP54
Блок гермоввода IP54
Масса, кг:
Датчик давления БД 1.0
Блок электронный БЭ 0.7
Блок гермоввода 0.7
