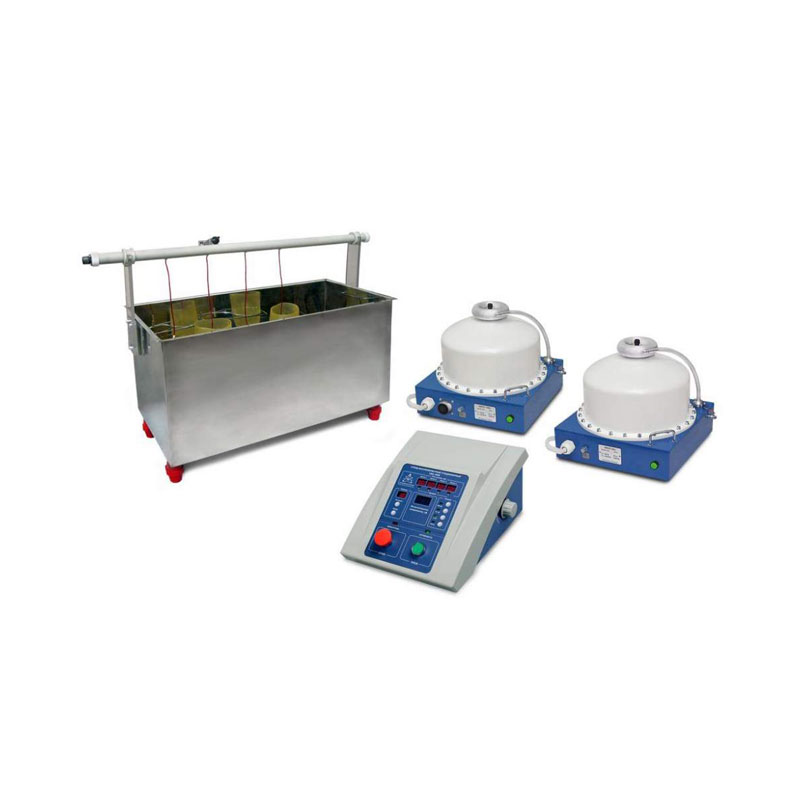

Стенд СВС-100Ц
Описание
Стенд СВС-100Ц используют для проведения качественного анализа диэлектрического покрытия на ряде продукции общепромышленного направления.
Об оборудовании
Основная функция стенда, который мы представляем это измерение качества и рабочие функции покрытия из диэлектрического материала. Под испытания попадают свеж-изготовленные резинотехнические изделия, направленные на защиту персонала от удара током: резиновые перчатки; резиновые ботинки; резиновые калоши. Для того, чтобы не закоротил провод или кабель в рабочем процессе, требуется проверить состояние его изоляции. Производя слесарный инструмент, а именно: плоскогубцы, отвертки, кусачки, тоже проверяется его изоляционная часть на предмет диэлектричности.
Высокочастотное напряжение подается на измерительную ванну, где на специальном электроде находится перчатка или кусачки. И через диапазон частоты напряжения от нуля до пятидесяти киловольт производится измерение. Наш продукт можно использовать как автономный прибор, а можно эксплуатировать как часть линии по испытаниям. Весь процесс работы в установке управляется автоматически.
Заказчики
- Производственные комплексы по изготовлению кабельной номенклатуры.
- Производственные комплексы по изготовлению проводной номенклатуры.
- Производственные комплексы по изготовлению резинотехнической, защитной номенклатуры: перчатки из специальной резины; ботинки из специальной резины; галоши из специальной резины.
- Производственные комплексы по изготовлению слесарной номенклатуры: щупы; клещи; плоскогубцы и прочее.
Рабочие условия
Установку желательно установить в отдельный цех, где не возникнет посторонняя пыль, прямые солнечные лучи или любые осадки. В этом помещении должна поддерживаться определенная температура. Минимально термометр помещения должен показывать 10 градусов, максимально должен показывать 35 градусов. Рабочий процесс будет проходить в стандартном промежутке атмосферного давления. Минимально барометр должен показывать 630 миллиметров, максимально барометр должен показывать 800 миллиметров.
Характеристики
- U питания = 220 Volt, частота 50 Hz.
- Погрешность в промежутках измерения может достигать плюс минус три процента.
- Промежутки измерения: 10 Вольт … 100 Вольт; 1,0 киловольт … 6,5 киловольт; 6,5 киловольт … 15 киловольт; 10 киловольт … 100 киловольт.
- Процент погрешности при измерении может равняться плюс минус три процента.
- Стенд работает с потребляемой мощностью в размере 2,0 кВт.
Показатели измерительной ванны.
- Рабочий процесс протекает с максимальным показателем напряжения в 15,0 киловольт.
- Минимальное значение измеряемого тока утечки равен 0,3 миллиампера, максимальное значение равно 7,5 миллиампера.
- Разработано четыре места для того, чтобы проводить испытания.
- L = 700 миллиметров; B = 795 миллиметров; H = 865 миллиметров.
- Показатель массы 30 000 грамм.
Показатели управляющего блока.
- Рабочий процесс протекает при потребляемом значении мощности в размере 20 Ватт.
- L = 316 миллиметров; B = 187 миллиметр; H = 132 миллиметр.
- Показатель массы 3 000 грамм.
Показатели блока измерения.
- Измерительный блок и блок ВБИ потребляет показатель мощности в показателе 2 000 Вольт-ампер.
- L = 330 миллиметров; B = 500 миллиметр; H = 380 миллиметров.
- Показатель массы 27 000 грамм.
Показатели БВ ИЭГ-50.
- Минимум тока утечки при измерении 0,3 миллиампер, максимум тока утечки 10,0 миллиампер.
- Внешний источник подает напряжение в максимальном показателе в 50 киловольт.
- L = 390 миллиметров; B = 370 миллиметров; H = 330 миллиметров.
- Показатель массы 25 000 грамм.
Комплектация
- Один экземпляр блока для управления стендом СВС-100Ц.
- Один экземпляр ванны, в которой производятся измерения.
- По одному экземпляру высоковольтного блока: БВ ЭИГ-50Ц и БВ ЭИГ-100Ц-2. Кабели для подключения идут в комплекте.
- Один экземпляр измерительного блока.
- Два экземпляра сетевого кабеля.
- Один экземпляр кабеля, который производит соединение к измерительному блоку.
- Один экземпляр провода рассчитанному на высокий вольтаж, чтобы подключить ванну к оборудованию.
- Два экземпляра провода, которые рассчитаны на высокий вольтаж, чтобы подключить объекты постоянного питания.
- По четыре экземпляра проводов заземления, держателей ботинок, контактных цепей.
- Один экземпляр присоединительного к ванне провода, его длина 500 сантиметров.
- Два экземпляра соединительных шлангов.
- По одному экземпляру штуцера и адаптера.
