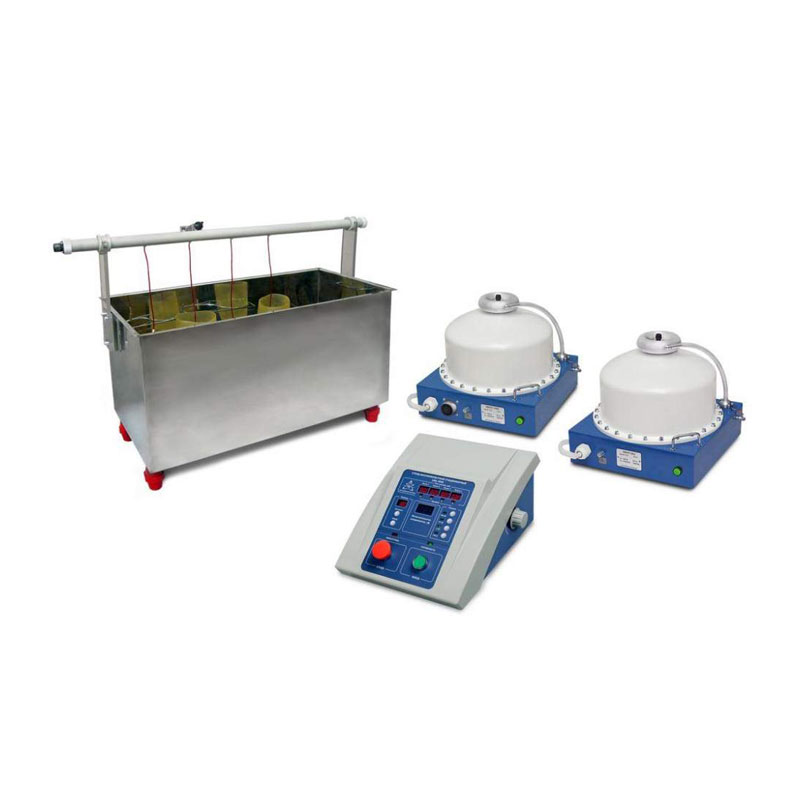

Стенд СВС-100М

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стенд СВС-100М занимается проверкой качественной составляющей в диэлектрических предметах на предмет качества изоляции.

Об оборудовании

Наша высоковольтная, стационарная установка СВС-100М занимается работами по испытаниям изоляционной поверхности в ряде слесарного оборудования. Так же можно проверять качество произведенных резиновых изделий, таких как: резиновые перчатки, резиновые ботинки, резиновые боты. Для повышения качества эксплуатации, при помощи нашей установки, перед продажей можно проверить изоляцию на произведенном изоляторе. Перед тем как запустить в продажу барабан с проводом или кабелем, на производстве обязательно проверят изоляционную часть произведенной продукции.

На ванну, где находится резиновый продукт, подается высокое напряжение, которое имеет показатель промышленной частоты в пределе 0 кВ…50 кВ. В целом она может использовать как часть функционального конвейера по производству, так и как автономная высоковольтная установка.

Заказчики

  • Промышленные компании по выпуску кабеля.
  • Промышленные компании по выпуску проводов.
  • Промышленные компании по выпуску изоляторов.
  • Промышленные компании по выпуску резиновых изделий: перчаток, бот, галош.
  • Промышленные компании по выпуску диэлектрического слесарного оборудования.

Рабочие условия

СВС-100М устанавливают в производственный цех. Вентиляция должна быть хорошей, чтобы не возникал слишком высокий процент влажности в воздухе, так же не было высокого процента запыленности в помещении. Температурный показатель должен иметь низший показатель в ноль градусов, высший показатель – плюс сорок один градус. Минимальное значение атмосферного давления должно быть 84 килопаскаль, а максимальное значение 106,7 килопаскаль. Перед подключением в сеть провести работы по заземлению, для предотвращения возможной аварийной ситуации.

Характеристики

  • Питание осуществляется от сети с показателем напряжения 198 Вольт … 242 Вольт.
  • 2 кВА – это показатель самой большой потребляемой мощности.
  • 2 источника с высоким переменным напряжением.
  • Максимум выходного напряжения имеет значение 50,0 кВ.
  • Существует 4 диапазона для измерений напряжения с переменным током: 0,1 кВ; 3,0 кВ; 15,0 кВ; 100 кВ.
  • В каждом диапазоне может быть небольшая погрешность в размере три процента.
  • Максимальное значение для рабочего выходного тока 50 миллиампер.
  • В канале можно измерить ток в максимальном значении 9,99 миллиампер.
  • В измерительной ванне установлено 4 канала.
  • Ванна имеет вес 10 000 грамм. Показатель длины 820 мм; показатель ширины 390 мм; показатель высота 39 мм.
  • Блок управления имеет вес 14 000 грамм. Показатель длины 390 мм; показатель ширины 320 мм; показатель высоты 200 мм.
  • Блок высокого напряжения имеет вес 25 000 грам. Показатель длины 390 мм; показатель ширины 370 мм; показатель высоты 330 мм.
  • Общий вес без защитной, деревянной упаковки 90 килограмм.
  • Стенд на месте установки занимает площадь в 6 квадратных метров. 2 м2 х 3 м2.

Комплектация

  • Одна единица блока управления.
  • Одна единица испытательной ванны.

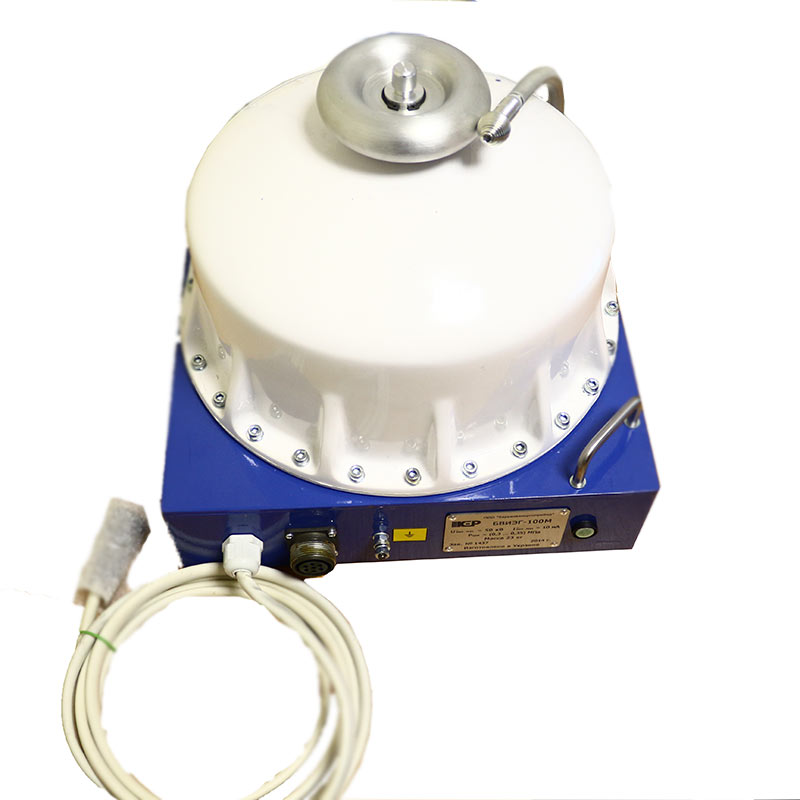

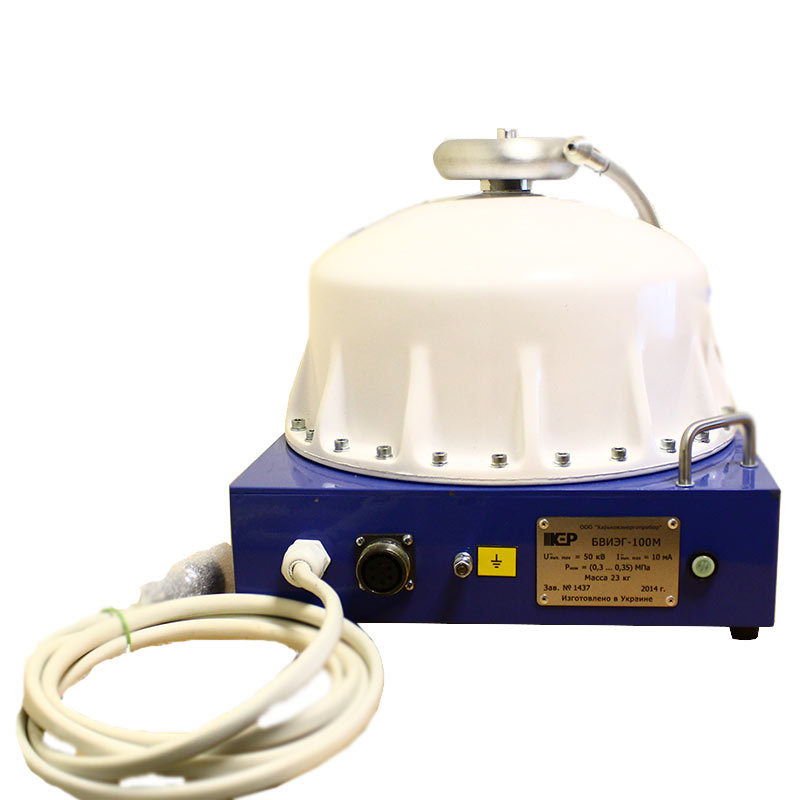

  • Одна единица высоковольтного блока БВИЭГ-100М, в комплекте идет кабель подключения.
  • Одна единица высоковольтного блока БВИЭГ-100М2, в комплекте идет кабель подключения.
  • Одна единица кабеля для сетевого питания, длиной в 180 сантиметров.
  • Одна единица кабеля для передачи измерительных сигналов, длиной в 400 сантиметров.
  • Одна единица кабеля, в комплекте фонарь и концевик.
  • Две единицы высоковольтного кабеля, длиной в 400 сантиметров каждый.
  • Три единица заземляющего провода, длиной в 400 сантиметров каждый.
  • Две единицы плавких вставок.
