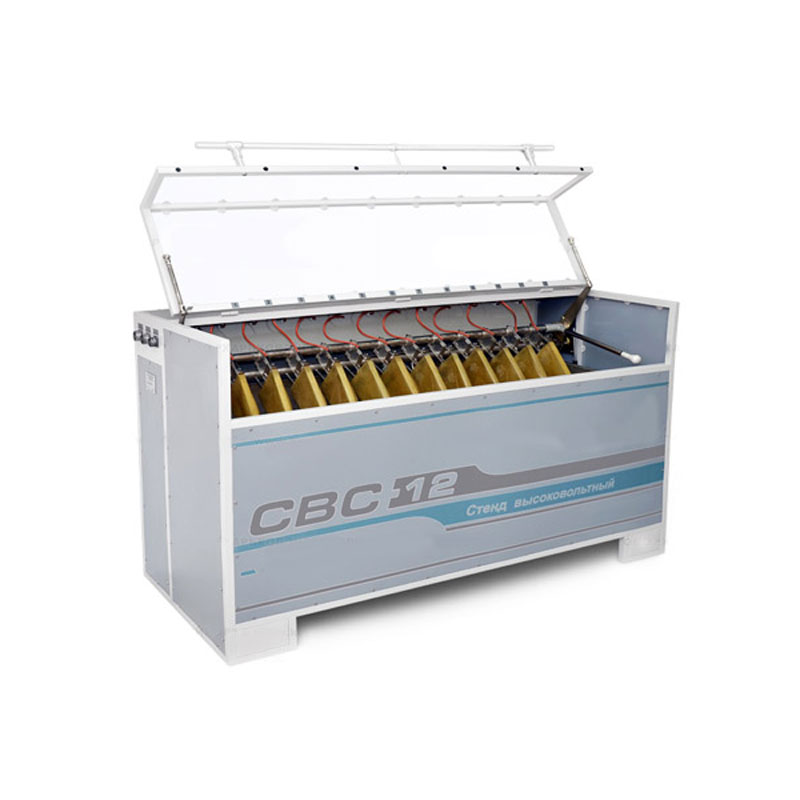

Стенд СВС-12А относится к оборудованию, используемому для тестирования и определения параметров дугостойкости твердого электроизоляционного материала. С помощью аппарата могут исследоваться такие материалы как ацеид, асбест и прочие твердые электроизоляторы.

Сфера использования

Предложенный испытательный стенд нашел широкое применение:

  • в процессе производства нового вида электроизоляционных материалов;
  • при приемосдаточных исследованиях дугостойкости отдельных изоляционных материалов;
  • в процессе научных исследований при разработке нового состава диэлектрических материалов.

Работа стенда испытательного типа

В основу работы стенда положен принцип использования дуги малого тока при высоком напряжении, которое прикладывается к контактным электродам установки. В процессе проведения экспериментов может использоваться напряжение величиной от 7,15 кВ до 14,25 кВ. Измерения на стенде выполняются в соответствии с установленными нормами по ГОСТу 10345.1.

Эксплуатационный режим

Стенд СВС-12А рассчитан для работы в отапливаемом закрытом взрывобезопасном помещении. Экспериментальные исследования мы советуем совершать в моменты соблюдения внешней температуры в диапазоне от плюс восьми до плюс тридцати семи градусов. Влажность воздушной среды при этом должна составлять не больше 80% при Т=+250С. Атмосферное давление в процессе экспериментов должно находиться в пределах от шестьсот тридцати мм до восемьсот мм в ртутном столбе.

Параметр

Значение

Сеть подающая питание (одна рабочая фаза с  переменным током):

220±22В, 50±2Гц

Максимальная мощность:

1,5кВА

Диапазон напряжения на выходе автотрансформатора:

100 – 200В

Стенд выдает напряжение по току с такими границами:

7,15 – 14,25кВ

Относительная погрешность при совершении определения размера напряжения:

максимум 3%

Промежуток силы по току при выходе из стенда:

5 – 20 мА

Указанная погрешность, которая присуща прибору при вычислении тока:

не больше 1%

Вес блока управления:

3 килограмма

Вес высоковольтного блока:

25 килограмм

Блок, совершающий управление имеет размеры:

316×187×132 мм

Блок, который выдает высокое напряжение, владеет такими габаритами:

630×475×440 мм

Средний размер эксплуатационной жизни:

Месяцев 120

  • управляющий блок;
  • блок высокого напряжения;
  • кабеля сетевого питания и управления;
  • 4-метровые высоковольтные провода и провода заземления;
  • эксплуатационное руководство;
  • сертификат о метрологической поверке.
