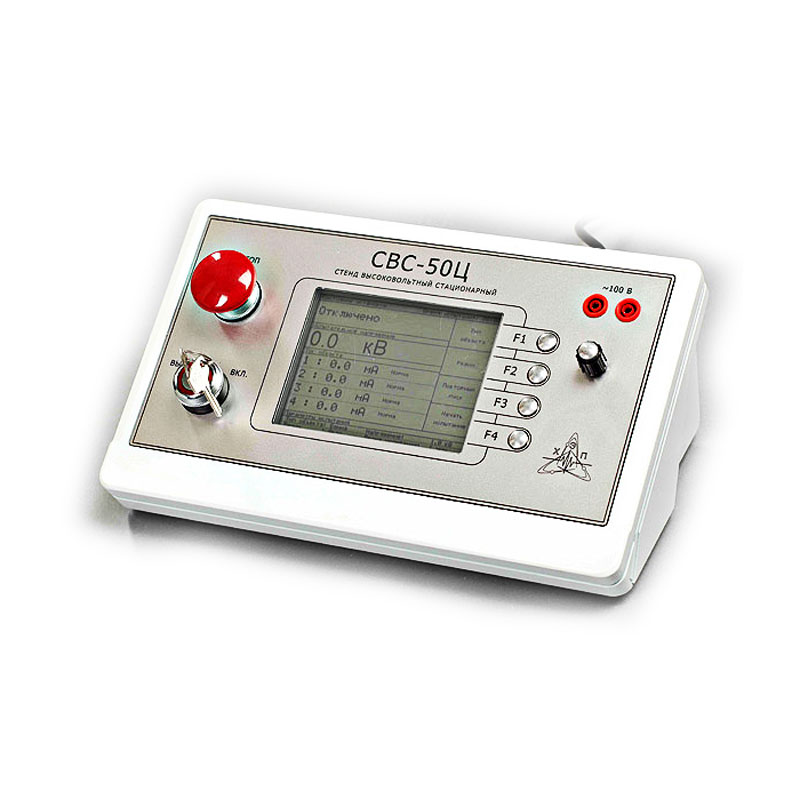

Стенд СВС-50Ц
Описание
Стенд СВС-50Ц проводит испытания диэлектрических предметов, которые изготавливаются из резины.
Об оборудовании
Наше высоковольтное устройство занимается произведением испытательных работ на тему целостности изоляционной части в диэлектрических перчатках; диэлектрических ботах; диэлектрических галошах. Можно измерить верно, ли подготовили по диэлектрической части другие предметы, а именно слесарный инструмент: отвертка или кусачки, плоскогубцы или молоток. Производится подача напряжения переменного типа, с высоким значением.
Процесс проведения испытаний полностью автоматизирован. Поэтому персоналу не требуется в постоянном порядке вмешиваться в рабочий процесс оборудования. Если этого требует ситуация, то проведение испытаний на качество изоляционного покрытия может проводиться на предмет качественного контроля таких предметов, как провод; кабель; изолятор. Рабочий процесс полностью автоматизирован, что по большей части исключает частое участие в рабочем процессе персонала.
Заказчики
- Предприятия по выпуску кабельной продукции.
- Предприятия по выпуску проводной продукции.
- Предприятия по выпуску изоляторов и предохранителей.
- Предприятия по ремонту, обслуживанию и прокладке кабельных продуктов.
- Предприятия по выпуску резиновой, защитной одежды и аксессуаров.
- Предприятия по выпуску слесарной продукции.
Рабочие условия
Для бесперебойной работы необходимо исключить использование СВС-50Ц в плохо проветриваемой комнате. Желательно, чтобы температура была выше +9 градусов, но и ниже +36 градусов. Воздушное пространство не должно иметь высокий процент влажности. Минимальное атмосферное давление должно быть 84 килоПаскаль, а максимальное – 106,7 килопаскаль. Перед вводом в полную эксплуатацию, необходимо внимательно изучить инструкцию и провести все необходимые действия на счет установки и полной защиты от поражения электрическим током.
Характеристики
- Питание от сети 220 Вольт. В сети должен протекать обычный однофазный ток с переменным значением.
- Диапазон частоты в сети 48…52 Герц.
- Процент погрешности в измерении показателя напряжения в промежутке 20…100 Вольт, может составить примерно 3%.
- Процент погрешности в измерении показателя напряжения в промежутке 1…6,5 киловольт, может составить примерно 3%.
- Процент погрешности в измерении показателя напряжения в промежутке 6,5…15 киловольт, может составить примерно 3%.
- Процент погрешности в измерении показателя напряжения в промежутке 15…50 киловольт, может составить примерно 3%.
- Приведенный процент погрешности в измерении токов может составить примерно 3%.
- Потребляемое значение мощности нашего стенда равно 0,9 кВт.
- Средняя рабочая жизнь вкладывается в отрезок 120 месяцев.
Параметры комплектных частей
Испытательная ванна.
- Ванна имеет максимальное значение напряжения в 15,0 кВ.
- Токи утечки можно измерять в промежутке значения от 0,3 миллиампер до 7,5 миллиампер.
- Внедрено 4 рабочих места, которые занимаются испытаниями.
- Длина 70 сантиметров, ширина 79,5 сантиметров, высота 86,5 сантиметров.
- Чистый вес равен 30,0 килограмм.
Блок управления.
- Блок потребляет мощности в размере 20 Ватт.
- Длина 31,6 сантиметров, ширина 18,7 сантиметров, высота 13,2 сантиметров.
- Чистый вес равен 3,0 килограмма.
Блок измерения.
- Измерительный блок и ВБИ потребляют показатель мощности в размере 2 000,0 ВА (не более этого значения).
- Длина 33 сантиметра, ширина 50 сантиметров, высота 38 сантиметров.
- Чистый вес равен 27,0 килограмм.
Источник БВИЭГ-50.
- Минимальной ток утечки равен 0,3 мА, максимальный 10,0 мА. Это указан диапазон вычисления тока во время утечки, когда работает режим БВИ-50.
- Внешний источник подает напряжение с максимальным значением в 50,0 кВ.
- Длина 39 сантиметров, ширина 37 сантиметров, высота 33 сантиметра.
- Вес 25,0 килограмм.
Комплектация
- Блок для управления стендом СВС-50Ц – 1 шт.
- Ванна для испытаний – 1 шт.
- Высоковольтный блок, марка БВИЭГ-50Ц (в комплекте кабель для подключения) – 1 шт.
- Сетевые кабели – 2 шт.
- Блок измерения – 1 шт.
- Кабель для связи с блоком измерения – 1 шт.
- Провод, подключающий ванну, высоковольтный – 1 шт.
- Провод, подключающий объекты испытаний, высоковольтный – 1 шт.
- Провода заземляющие – 3 шт.
- Контактные цепи для надежного присоединения инструмента – 4 шт.
- Держатели для бот – 4 шт.
- Шланг длиной в 5 метров, чтобы подключить ванну – 1 шт.
- Соединитель, для подсоединения шланга и стопора – 2 шт.
- Резьбовой штуцер – 1 шт.
- Адаптер интегрированный – 1 шт.
