Стенд DTE-100Д

Стенд высоковольтный стационарный DTE-100Д представляет собой стационарную установку, которая применяется с целью проведения испытаний средств индивидуальной защиты и инструментария, применяемых для работы с электроустановками.

Функциональные возможности стенда

Практическое применение стендов DTE-100Д позволяет проводить испытания следующих защитных элементов:

• резиновые диэлектрические перчатки;
• диэлектрические боты и галоши из резины;
• слесарный и монтажный инструмент, который имеет изолированные рукоятки.

Кроме этого, установки могут успешно применяться для испытания изоляции кабелей и изоляторов с помощью переменного тока.

Особенности конструкции и использования

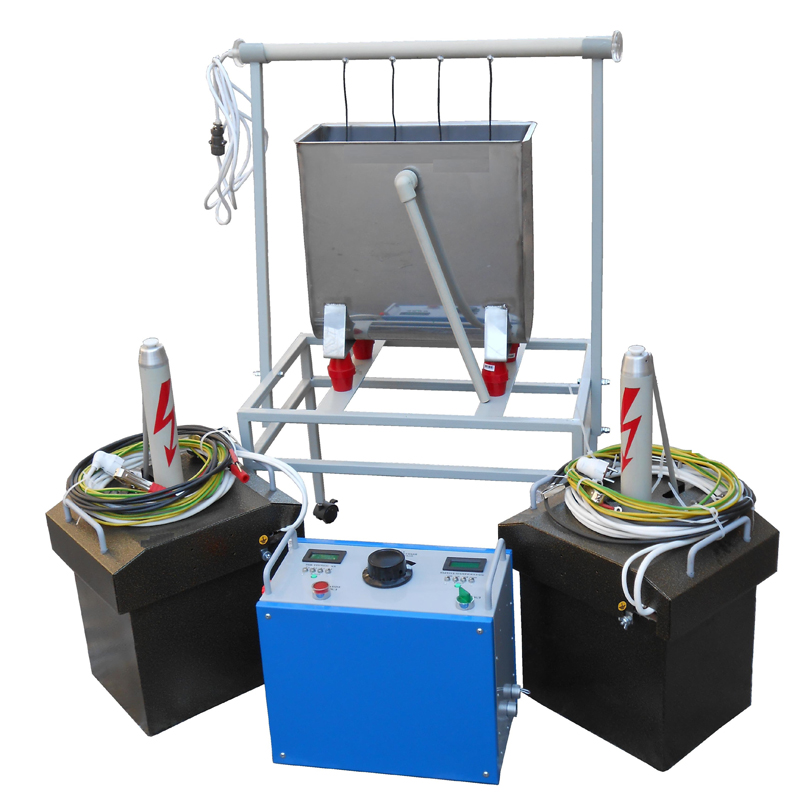

Испытательный стенд DTE-100Д включает в свой состав блок управления, два источника высокого напряжения серии БВН-50 и одну испытательную ванну, которые соединены между собой силовыми электрическими кабелями.

С помощью модуля управления обеспечивается настройка режимов функционирования стенда DTE-100Д, контроль величины рабочего напряжения, а также визуализация величины тока и напряжения.

Блок высокого напряжения представляет собой повышающий трансформатор, который обеспечивает генерирование испытательного напряжения величиной до 50 кВ. Источник высокого напряжения коммутирует с блоком управления с помощью двух кабелей – снятие рабочего напряжения осуществляется со вторичной обмотки. Первый из блоков является ведущим – он применяется для проведения испытаний в режимах 3 и 15 кВ. Второй блок выполняет роль ведомого – он подключается кабелем к первому и применяется при испытаниях с напряжением 50 кВ.

Испытательная ванна являет собой рабочую среду, в которой проводят испытания средств защиты. Она включает в свой состав резервуар из нержавейки, который установлен на подставку из квадратной трубы. Между подставкой и резервуаром располагаются изоляторы. В комплектацию ванны также входит подставка для установки 4-х перчаток и 1-го бота, а также измерительная штанга, которая имеет 4 испытательных электрода.
