Стенд СВС-12Ц

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

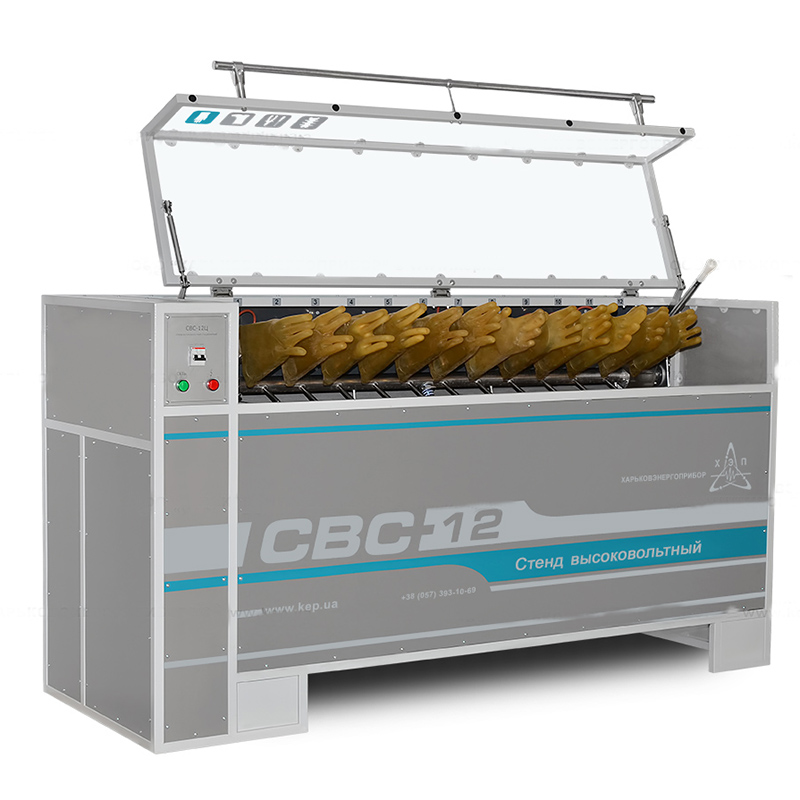

Стенд СВС-12Ц представляет собой специальный высоковольтный измерительный стенд, который используется для проверки качества выпускаемых защитных диэлектрических перчаток.

Методика исследований

Качество перчаток проверяется посредством методики пробоя диэлектрика, который поддается воздействию высоковольтного напряжения. Для выполнения измерений применяется высоковольтный ток промышленной частоты 50Гц с напряжением, которое может достигать 10кВ. Одновременно можно выполнять исследование до 12-ти перчаток.

Функциональные возможности измерительного стенда

В процессе работы со стендом (стенд СВС-12Ц) можно воспользоваться следующими возможностями аппарата:

  • автоматическая отбраковка изделий, которые по свойствам тока утечки превышают граничное значение в 9мА;
  • отключение стенда в автоматическом режиме при несанкционированном подъеме крышки в процессе испытаний;
  • автоматическое наполнение водой исследуемых перчаток перед подачей напряжения;
  • установка временного интервала подачи напряжения к исследуемым перчаткам автоматическое отключение определенных цепей, где ток утечки составляет или превышает 9мА;
  • возможность визуального наблюдения за процессом испытаний;
  • визуализация при помощи сигнализации о цепи, в которой произошла утечка тока.

Условия для эксплуатации

Измерительный стенд рассчитан для установки в промышленных помещениях со взрывобезопасной средой. Для проведения испытательных измерений в помещении должна соблюдаться температура в интервале значений от +10С до +400С. Максимальное значение влажности воздуха не должно превышать 80% при Т=+250С. Атмосферное давление воздушной среды должно находиться в пределах значений 629 ÷ 801 по ртутному столбу.

Характеристики

Параметр

Значение

Напряжение в однофазной питающей сети:

220±22В

Частота тока:

50±1Гц

Мощность:

1.500кВА

Минимальное/максимальное испытательное напряжение:

1,0/10кВ

Относительная погрешность измерений напряжения/тока:

±3%

Минимальный/максимальный измеряемый ток утечки:

0,3/9мА

Количество испытуемых перчаток (одновременно):

12шт

Продолжительность цикла испытания:

2мин

Параметры блока управления:

316×187×132мм

Параметры перчаточной стойки:

2015×876×1112мм

Вес блока управления / перчаточной стойки:

3 кг / 300 кг

Эксплуатационный срок (средний)

10-11 лет

Степень защиты:

IР30

Комплектация

  • блок управления стендом;
  • перчаточная стойка;
  • сетевой кабель, шланг 1/2”, заземляющий провод;
  • эксплуатационное руководство;
  • технологическая документация;
  • метрологический аттестат.
