Стенд DTE-50Д

No votes yet
Серия:

Стационарный высоковольтный стенд DTE-50Д работает при проведении тестирования средств индивидуальной защиты, используемых при работе с высоковольтными электрическими установками.

Область применения стенда

Стенд DTE-50Д рекомендован для испытательных лабораторий, занимающихся тестированием средств индивидуальной защиты и инструментов с диэлектрическими свойствами.

Среди прочего данный стенд позволяет тестировать диэлектрические свойства защитных перчаток и обуви, а также монтажных приспособлений с изолированным держателем (отвертки, плоскогубцы и т. п.).

Устройство и работа стенда

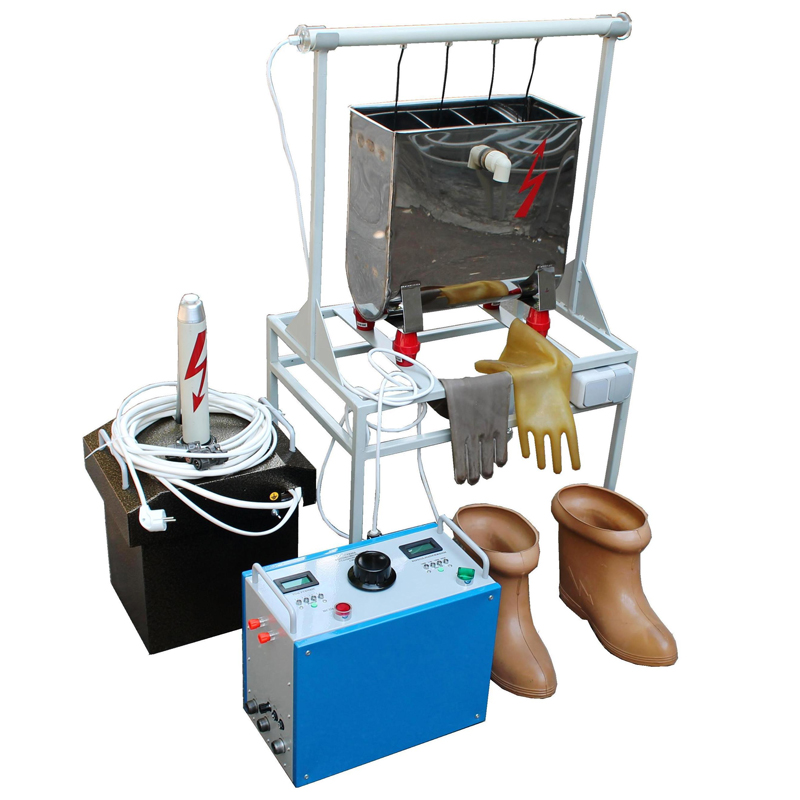

Стенд состоит из отдельных функциональных частей: блока управления, источника питания марки БВН-50 и специализированной ванны для проведения испытаний. Управляющий блок служит для переключения режимов работы устройства, а также отображения текущих показателей тока и напряжения.

Высоковольтный блок питания (марка БВН-50), конструкционно являющийся повышающим трансформатором, обеспечивает подачу переменного тока с предельным напряжением в 50 киловольт. Для подключения источника питания к управляющему блоку задействуется два кабеля. Замер напряжения во время испытаний осуществляется на вторичной трансформаторной обмотке.

Задача испытательной ванны – создание токопроводящей среды, в которой будет проводиться тестирование инструментов или средств защиты. При изготовлении ванны применена нержавеющая сталь, подставка – из стальной трубы квадратного сечения. Ванна поставляется вместе с подставками для перчаток (4 шт.) и обуви (1 шт.). Также в комплект входит измерительная штанга с набором зондов.

Технические характеристики

Параметр

Значение

Размер напряжения, чтобы выдерживать рабочие нагрузки

Стандарт 220 Вольт

Скакать уровень напряжения должен не более, чем

10 процентов

Общий размер мощности конструкции

Затраты 900 Ватт

Средний срок рабочего состояния в аппаратуре

120 месяцев работы





Виды рабочих режимов

100В

3кВ

15кВ

50кВ

Действующая величина напряжения во время испытаний, кВ

0,1

3

15

50

Уровень приведенной погрешности при тестировании, %

±3

Суммарное кол-во мест для тестирования

1

4

1

Предельный ток утечки, поддающийся измерению, мА

-

7,6

7,6

10

Погрешность при замере силы тока, %

-

±3





Масса, кг



– высоковольтного источника напряжения

42,5

– управляющего блока

18,5

– ванны испытательной

10
