Стенд СВС-50М

Документация:
Серия:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Стенд СВС-50М занимается испытаниями резиновых защитных предметов.

Об оборудовании

Данное испытательное устройство производит испытательные работы с различными типами защитных предметов на предмет качества их изоляции. По желанию можно измерить изоляцию в изоляционной штанге, резиновом боте или перчатке, в электрическом инструменте. Испытания происходят благодаря подаче переменного высокого напряжения с промышленной частотой. Диапазон частоты вкладывается в пределы от 0 кВ до 50 кВ.

Помимо вышеуказанных операций, существует возможность использовать стенд, как высоковольтную установку. Можно испытывать изоляцию следующих предметов: высоковольтные и низковольтные кабели, изоляторы, провода.

Заказчики

Среди потребителей встречаются предприятия по производству резинотехнических защитных средств, предприятия по выпуску кабельной и проводной продукции. Успешно применяется наш продукт на предприятиях, которые занимаются монтажом и прокладкой кабельных устройств. Производственные компании, которые производят изоляторы и похожие продукты используют на своих просторах данный тип стенда.

Рабочие условия

СВС-50М должен использоваться в сухом помещении, где не могут возникнуть неблагоприятные условия для работы. Температура в помещении не должна опускаться ниже нуля градусов, подниматься она не должна выше сорока одного градуса. Помещение не должно содержать более 81% влажности в воздушном пространстве. Диапазон атмосферного давления должен вкладываться в эталон от 629 до 801 миллиметра по всем известной шкале. До того, как начать работу с оборудованием, обязательно провести процесс заземление и полной подготовки для безопасной работы.

Характеристики

  • Питание осуществляется от сети с однофазным переменным током, напряжение которого 219…221 Вольт.
  • Частота в сети питания должна вкладываться в диапазон 48…52 Герц.
  • Показатель наибольшего значения в потреблении мощности равен 2,0 Киловольт-ампера.
  • В оборудование может быть только один источник с высоким переменным напряжением.
  • Показатель наибольшего значения в выходном напряжении равен 50 киловольт.
  • Диапазон для вычисления показателя напряжения такой характеристики, как переменный ток, может быть: 0,1 киловольт; 3,0 киловольт; 15 киловольт; 50 киловольт.
  • Каждый диапазон измерения может иметь процент погрешности в размере 3 процента.
  • Показатель наибольшего значения в выходном токе равен 50 миллиампер.
  • Показатель наибольшего значения измеряемого тока на рабочем канале равен 9,99 миллиампер.
  • В испытательной ванне установлено 4 электрода. Под электродом можно понимать канал.
  • Ванна имеет вес 10 000 грамм в абсолютно сухом состоянии. Ее длина 390 миллиметров, ее ширина 820 миллиметров, ее высота 390 миллиметров.

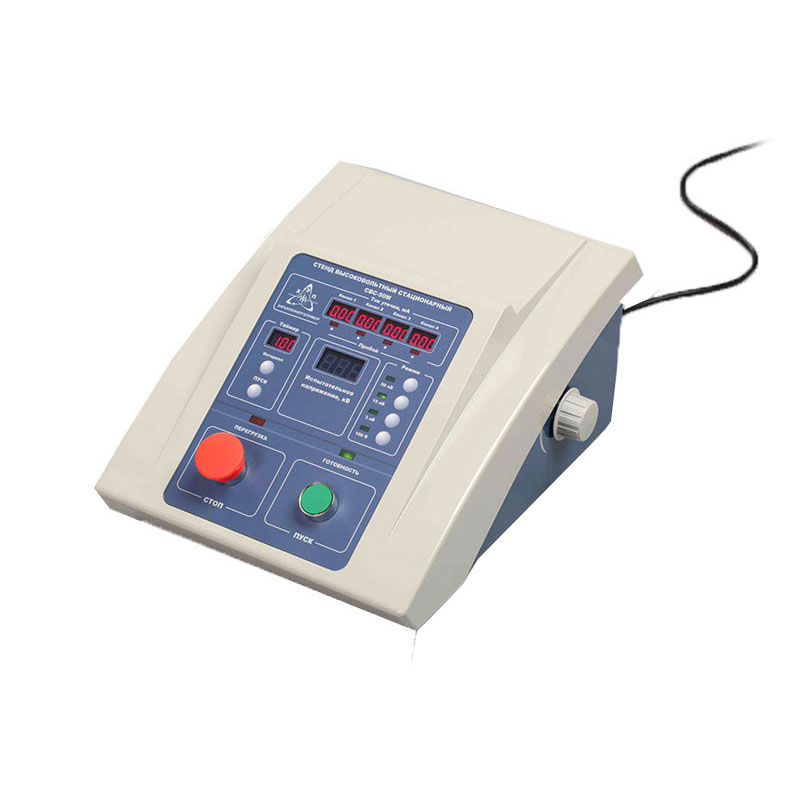

  • Блок управления имеет вес 14 000 грамм. Его длина 390 миллиметров, его ширина 320 миллиметров, его высота 200 миллиметров.
  • Блок с высоким напряжением имеет вес 25 000 грамм. Его длина 390 миллиметров, его ширина 370 миллиметров, его высота 330 миллиметров.
  • Общий вес нашего стенда достигает примерно 60 килограмм.
  • Для удобства эксплуатации желательно предоставить площадь рабочего места в размере 2 на 2 метра кубических.

Комплектация

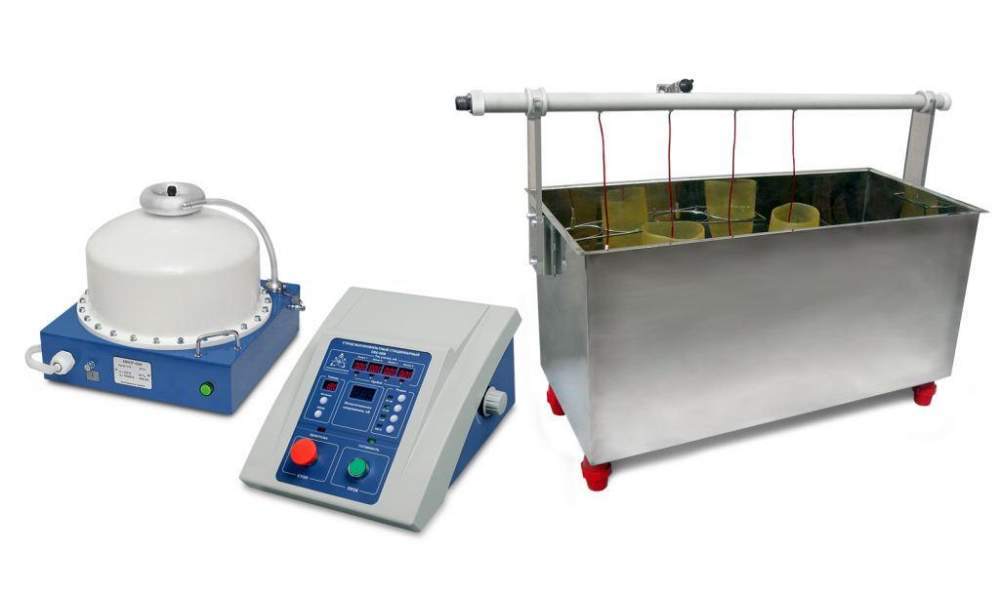

В комплект поставки входят: один блок управления; одна испытательная ванна; один высоковольтный блок марка БВИЭГ-50М; один сетевой тип кабеля длиной в 1,8 метра; один кабель для измерения сигналов длиной в 4 метра; один кабель (в комплекте фонарь и концевик); один высоковольтный провод длиной 4 метра; два заземляющих провода длиной 4 метра; две плавкие вставки на 250 Вольт 5 Ампер.
