Стенд DTE-100-12Д

No votes yet
Серия:

Стационарный высоковольтный  стенд DTE-100-12Д - универсальная испытательная установка для контроля работоспособности изолирующих устройств. Стенд DTE-100-12Д характеризуется высокой точностью воспроизведения испытательного напряжения, низким собственным энергопотреблением, универсальностью применения, удобством компоновки, интуитивной системой управления и длительным эксплуатационным ресурсом.

Назначение стенда

Высоковольтный стенд DTE-100-12Д предназначен для проверки диэлектрических свойств изоляционных покрытий устройств различного типа. Функционал установки позволяет проверять качество диэлектрических ботинок, резиновых защитных перчаток, высоковольтных штанг, корпусов инструмента, неоновых ламп, изоляторов, кабельной продукции и прочих электротехнических изделий.

Устройство и работа стенда

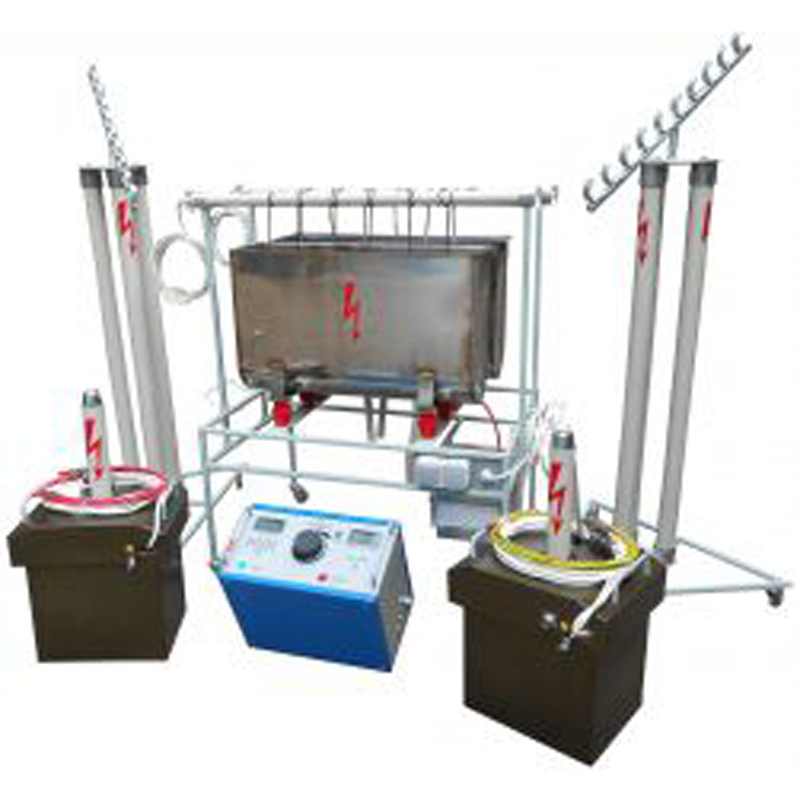

Стенд DTE-100-12Д представляет собой модульную конструкцию, состоящую из испытательной установки с двумя ваннами, электронного блока управления, двух трансформаторных блоков высокого напряжения (ведущий и ведомый) и двух штативов. Трансформаторные блоки смонтированы в защитных металлических корпусах. Блок управления имеет прямоугольную форму и снабжен панелью управления, состоящей из двух дисплеев, рукоятки выбора режимов, пускового таймера, кнопок подачи питания и старта испытания, светодиодных индикаторов рабочих режимов. На боковые грани выведены разъемы для подключения шнура питания и соединительных кабелей.

Технические характеристики

Сокращенное название

Стенд DTE-100-12Д

Классификация

Стенд высоковольтный, стационарный, универсальный

Подача питания

Сеть переменного напряжения 220В

Размер рабочей мощности

0,9 кВт

Рабочие режимы

100В

10кВ

100кВ

Максимальное испытательное напряжение, кВ

0,1

10,0

100,0

Погрешность измерения напряжения, %

±3,0

Кол-во мест для проведения испытаний

1

12

Максимальный измеряемый ток утечки, мА

-

7,6

10,0

Погрешность измерения тока, %

-

±3,0

Кол-во испытательных электродов

12

Площадь, занимаемая стендом (рекомендуемая), м²

12,0

Габаритные характеристики устройства, мм:

 - блок управления

 - ведущий блок высокого напряжения

 - ведомый блок высокого напряжения

 - испытательная установка



355х320х200

700х346х280

700х346х280

1090х970х612

Весовые характеристики устройства, кг:

 - блок управления

 - ведущий блок высокого напряжения

 - ведомый блок высокого напряжения

 - испытательная установка

 - общая масса устройства



14,0

40,0

40,0

50,0

170,0
