Система Фотон-А

Микропроцессорная система пожарной сигнализации Фотон-А, используемая на судах различного назначения. Она имеет свободную комплектацию, число блоков зависит от поставленной задачи и разветвлённости системы сигнализации.

Назначение

Локальная микропроцессорная система предназначена для сигнализации о пожаре на морском/речном судне. Применение адресных извещателей позволяет определять место задымления, повышения температуры или пожара и выводить информацию на наглядную мнемосхему. При включении "Фотон А" производит самодиагностику и проверяет готовность системы к работе. Вся информация выводится на индикаторы, обрабатывается компьютером.

Устройство и работа

"Фотон А" состоит из основного блока управления, источников сетевого и резервного питания, адресных тепловых/дымовых/пламени/ручных извещателей, блоков согласования, отображения информации, связи RS485 и приспособлений, облегчающих монтаж и проверку. Краткое описание элементов системы расположено ниже.

Составные части системы Фотон-А

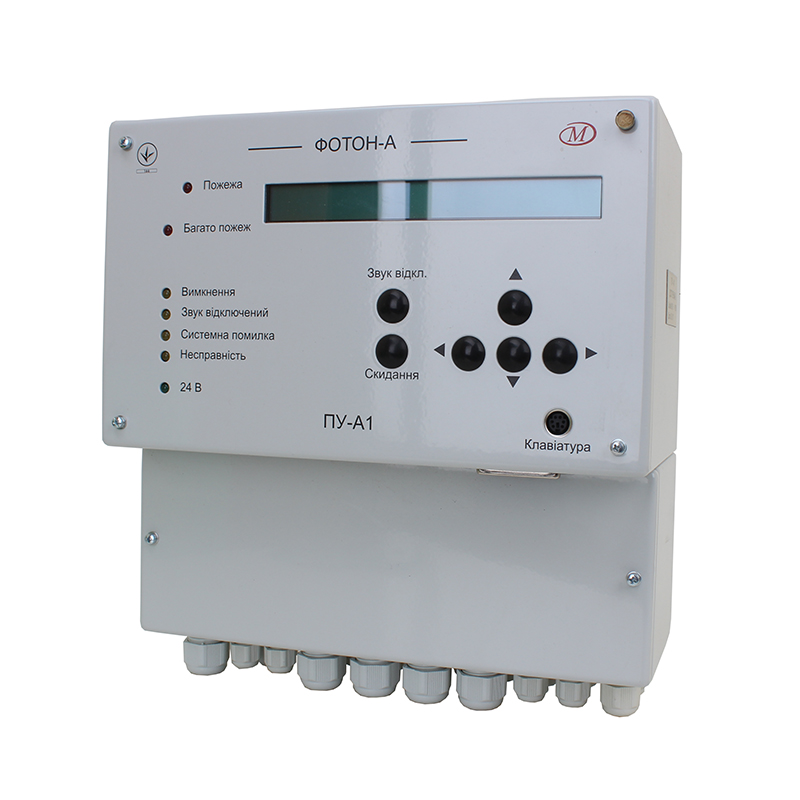

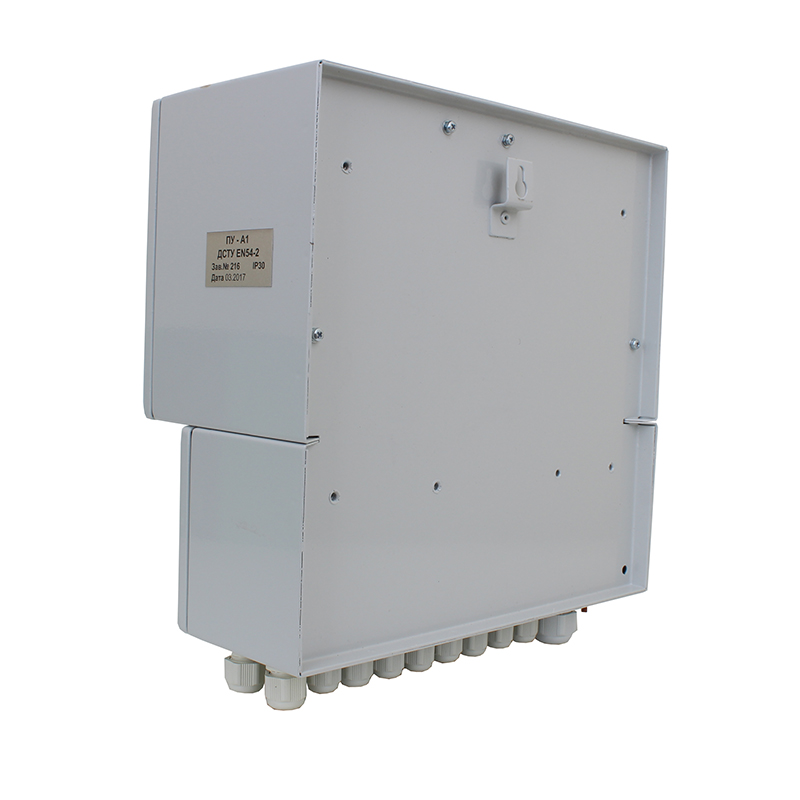

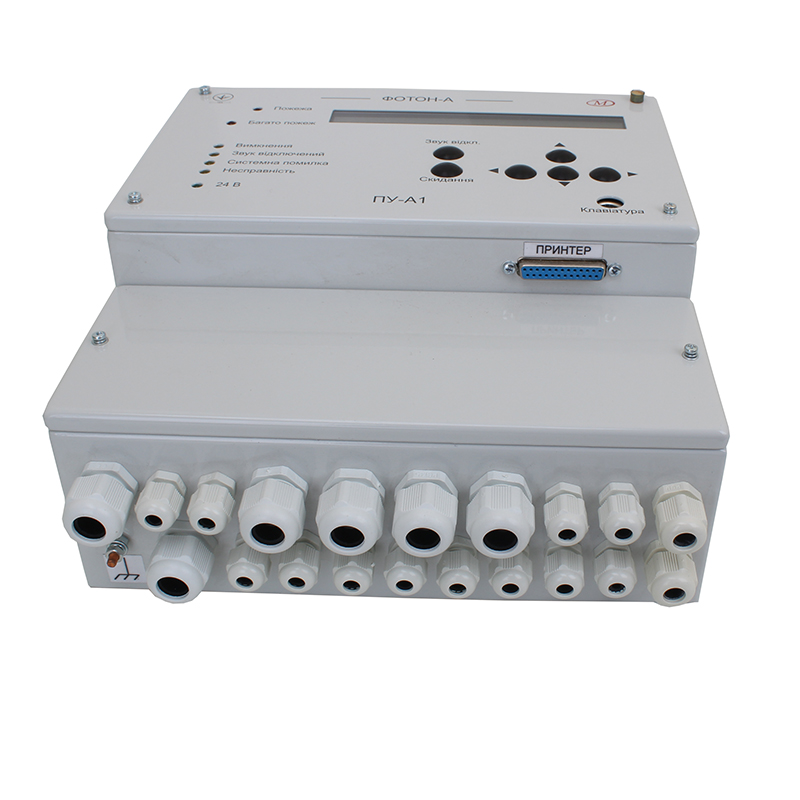

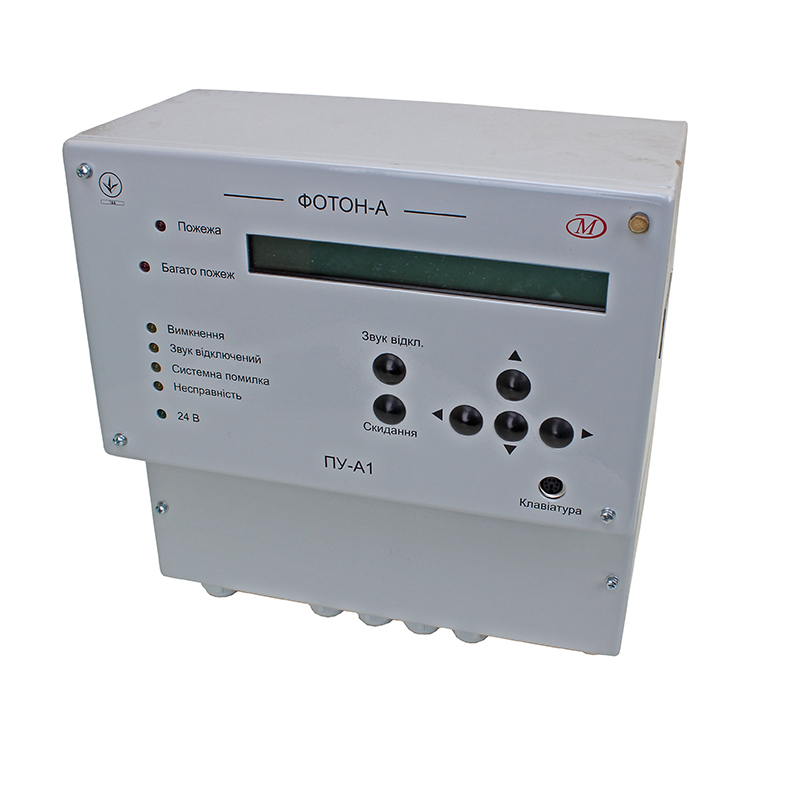

ПУ-А1 – блок основного управления, который:

• принимает информацию от ППКП-А, ППКП-АВ (приёмо-контрольные блоки, "АВ" – взрывозащищённое исполнение),
• обрабатывает её, передаёт на внешние порты, ПК, средства отображения, принтер,
• производит связь между блоками,
• отображает информацию о пожаре на ЖК табло,
• опрашивает приборы системы,
• сообщает об исправности шлейфов связи, при повреждении указывает причину и участок неисправности линии,
• при подключённом принтере распечатывает всю информацию о случаях пожаров и неисправностей системы с указанием даты и времени,
• проверяет источники сетевого и бесперебойного питания,
• отображает мнемосхему объекта со всеми событиями,
• сохраняет в строенной памяти все события (максимально 4096 записей).

Основное устройство питается от АПС-А и допускает подключение к нему адресных извещателей (максимум 8 шлейфов), при их срабатывании ПУ-А1 вырабатывает релейный выходной сигнал.

ППКП-А – прибор приёмо-контрольный.

ППКП-АВ – по функциональному назначению является взрывозащищённым аналогом ППКП-А, но со шлейфом для подключения защищённых извещателей. В то же время он не имеет реле по пожару в шлейфе и не отображает состояние блока АПС-А.

Мнемосхема – это устройство, которое отображает местоположение сработавших по пожару устройств системы. В зависимости от особенностей судна эта схема разрабатывается индивидуально, учитывая его особенности и расположение извещателей.

ДВП-А – дублирует информацию от ПУ-А1.

АПС-А – это ИП 24 В постоянного тока, который работает от сети 220 В, 50 Гц и питает блоки, имеющие аналогичное питающее напряжение (ПУ-А1, ДВП-А, ППКП и другие).

БРП – АКБ, используемая в случае отсутствия сетевого питания. Блок имеет шлейф связи с АПС-А и ПУ-А1 для передачи информации о своём текущем состоянии.

ПСА – это блок звуковой сигнализации, который срабатывает при неработоспособности блоков питания (как основного, так и резервного).

БРВУ-1 имеет в своём составе мощное реле, управляемое маломощным реле блоков ППКП-А, ПУ-А1.

Р485 – обеспечивает устойчивый обмен данными между устройствами по линии RS485 на расстояние до 1000 м.

БС-АМ, БС-АМВ – блоки сопряжения, необходимые для создания системы эффективного контроля и определения неисправностей линий связи.

ИПД-А, ИПД-АВ – дымовой извещатель точечного типа, размещённый в пластиковом корпусе.

ИПТ-1А, ИПТ-1АВ – тепловой извещатель адресного типа в пластиковом корпусе.

ИПТ-АМ, ИПТ-АМВ – аналог ИПТ-1А, ИПТ-1АВ, выпускаемый в металлическом корпусе.

ИПД-АМ, ИПД-АМВ – аналог ИПД-А, ИПД-АВ в металлическом корпусе.

ИПП-АМ, ИПП-АМВ – взрывозащищённый адресный извещатель пламени в металлическом корпусе.

ИПР-АМ – извещатель ручной в металлическом корпусе.

ИПР-АМВ – аналог ИПР-АМ, но во взрывозащищённом исполнении.

ИКЗ-М, ИКЗ-МВ – изоляторы короткозамкнутых линий, используются для отключения неисправных линий.

ППРИ – приспособление для проверки извещателей, методом имитации ситуации (пожара, задымленности).

Приспособление для монтажа извещателей (их съема и установки) используется для облегчения работы с извещателями. находящимися на высоте 2÷4 м над землёй.

Система "Фотон-А" при условии подключения шлейфов через устройства согласования (БС) работает с пожарными извещателями и датчиками любого типоисполнения.
