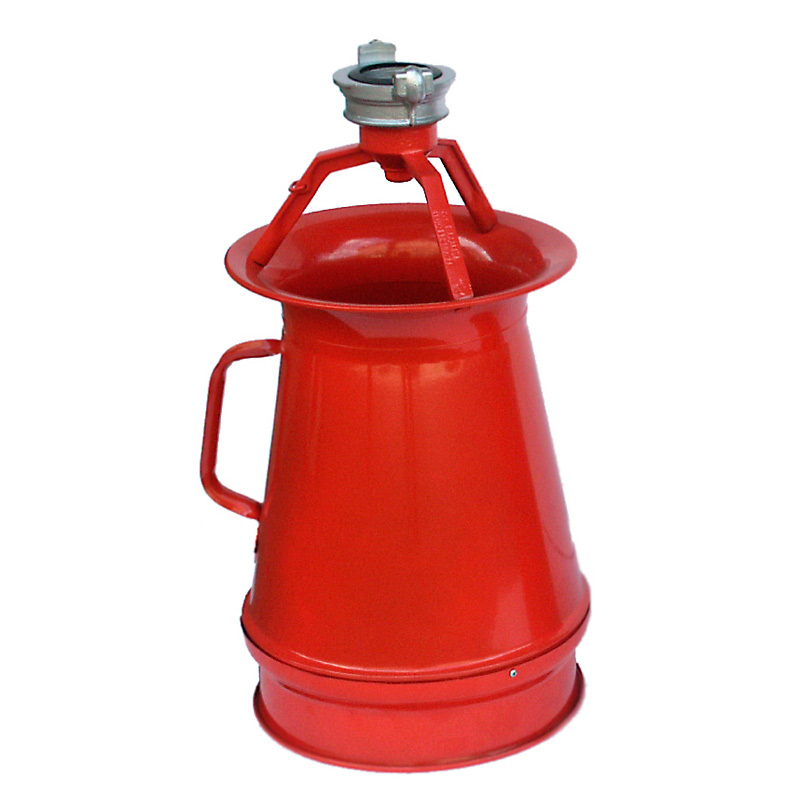

Генератор пены средней кратности ГПС-600

Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Генератор пены средней кратности ГПС-600 предназначен для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.

Устройство и принцип действия

Генератор ГПС-600 представляет особой водоструйный инжекторный аппарат переносного типа и состоит из следующих основных частей: насадка, кассеты сеток, корпуса генератора с коллектором. К коллектору генератора при помощи трех стоек крепится корпус распылителя в котором установлены распылитель и соединительная головка. Кассета представляет собой кольцо, обтянутое по торцевым плоскостям металлической сеткой с размером ячейки 0,8-1,25 мм. Распылитель вихревого типа имеет окон, расположенных под углом 12°, что вызывает закручивание потока рабочей жидкости и обеспечивает получение на выходе распыленной струи с заданным углом факела. Насадок предназначен для формирования пенного по-тока после кассеты в компактную струю и увеличения дальности полета пены.

Конструкция генератора проста по устройству и дает возможность производить профилактический осмотр и устранение дефектов.

Принцип работы генераторов заключается в следующем: поток рабочей жидкости (раствор пенообразователя) под давлением подается в распылитель. За счет инжекции при входе распыленной струи в коллектор происходит подсос воздуха и перемешивание его с раствором. При прохождении смеси через сетку образуется пена.

Характеристики

Параметры Значения
Производительность по пене, л/с 600
Расход пенообразователя, л/с 4,8-6,0
Давление перед распылителем, МПа (кгс/см2) 0,4-0,6
(4-6)
Кратность пены 100±30
Дальность подачи пены, м, не менее 10
Условный проход соединительной головки, Ду, мм 70
Масса, кг, не более 4,45
Наличие перекрывного устройства нет
Комплектация ремнями есть
