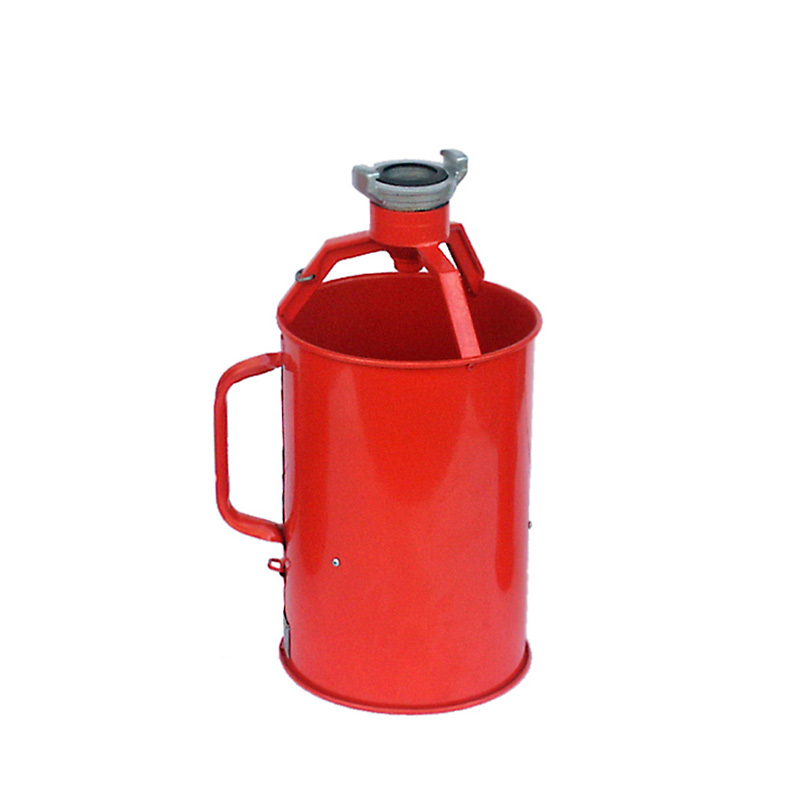

Генератор пены средней кратности ГПС-200

Average: 9 (1 vote)
Документация:

Генератор пены средней кратности ГПС-200 предназначен для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.

Устройство и принцип действия

Генератор ГПС-200 представляет собой водоструйный эжекторный аппарат переносного типа и состоит из следующих основных частей: кассеты сеток, ремня, корпуса. К корпусу при помощи четырех винтов крепится корпус распылителя и соединительная головка.

В корпусе пенный поток после кассеты формируется в пенную струю и увеличивает дальность подачи пены.

Кассета представляет собой кольцо, обтянутое по торцевым плоскостям металлической сеткой с размером ячейки 0,8 - 1,25 мм.

Насадок предназначен для формирования пенного потока после кассеты в компактную струю и увеличения дальности полета пены.

Конструкция генератора проста по устройству и дает возможность производить профилактический осмотр и устранение дефектов.

Принцип работы генератора заключается в следующем: поток рабочей жидкости (раствор пенообразователя) под давлением подается в распылитель. За счет эжекции при входе распыленой струи в коллектор происходит подсос воздуха и перемещение его с раствором. При прохождении смеси через сетку образуется пена.

Параметры Значения
Производительность по пене, л/с 200
Расход пенообразователя, л/с 1,6-2,0
Давление перед распылителем, МПа (кгс/см2) 0,4-0,6
(4-6)
Кратность пены 100±30
Дальность подачи пены, м, не менее 10
Условный проход соединительной головки, Ду, мм 50
Масса, кг, не более 2,43±0,1
Наличие перекрывного устройства нет
Комплектация ремнями есть
