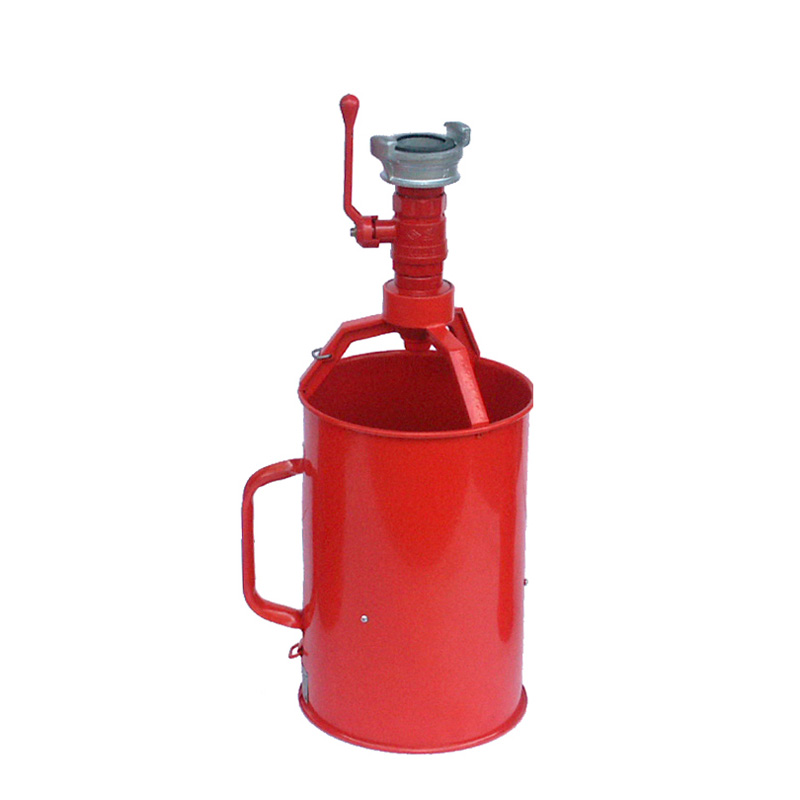

Генератор пены средней кратности ГПС-200П

Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Генератор пены средней кратности ГПС-200П предназначен для получения из водного раствора пенообразователя воздушно-механической пены средней кратности.

Устройство и принцип действия

Генератор ГПС-200П представляет собой водо-струйный эжекторный аппарат переносного типа. Кассета сеток представляет собой кольцо, обтянутое по торцевым плоскостям металлической сеткой с размером ячейки 0,8 - 1,25 .

Конструкция генератора проста по устройству и дает возможность производить профилактический осмотр и устранение дефектов.

Принцип работы генератора заключается в следующем: поток рабочей жидкости (раствор пено-образователя) под давлением подается в распылитель

За счет эжекции при входе распыленной струи в корпус генератора происходит подсос воздуха и смешивание его с раствором. При прохождении смеси через кассету сеток образуется пена. В корпусе генератора на выходе кассеты сеток происходит формирование пенного потока в компактную струю, что обеспечивает дальность полета пены.

Поворотом рукоятки перекрывного устройства производится перекрытие (открытие) подачи водного раствора пенообразователя на генератор.

Характеристики

Параметры Значения
Производительность по пене, л/с 200
Расход пенообразователя, л/с 1,6-2,0
Давление перед распылителем, МПа (кгс/см2) 0,4-0,6
(4-6)
Кратность пены 100±30
Дальность подачи пены, м, не менее 10
Условный проход соединительной головки, Ду, мм 50
Масса, кг, не более 3,7±0,12
Наличие перекрывного устройства есть
Комплектация ремнями есть
