Блок сопряжения адресный БС-А; Блок сопряжения адресный БС-АВ, который является устройством, входящим в состав комплектации судовой системы контроля пожарного продукта – пожарная сигнализация "Фотон-А". БС работает в круглосуточном режиме, выдавая при этом сигналы на механизме пожарного сигнального устройства, которые формируются при срабатываниях извещателей или датчиков. Устройства представлены в обычном и взрывобезопасном исполнении, во втором случае блок подключается к приборам системы сигнализации, минуя блок искрозащиты БИЗ.

Назначение

Блок сопряжения адресный может подключить датчики в шлейфы адресов, при этом в работе можно с контактами сделать одно из двух – замкнуть или разомкнуть. Блок сопряжения имеет 4 рабочих канала, каждый канал имеет все для подключения 4 шлейфов с индивидуальным датчиком. Также устройства обеспечивают оператора информацией о коротких замыканиях, обрывах, которые могут произойти в подключенных подшлейфах.

Всего есть две модели

  • Блок сопряжения БС-А - ФРДИ.426431.003
  • Блок сопряжения БС-АВ - ФРДИ.426431.003-01

Конструкция

Принцип работы блока основан на работе в комплексе со шлейфами пожарной сигнализации. В соответствии со схемой подключения срабатывание выполняется при замыкании/размыкании управляющих контактов из датчиков. При срабатывании будет сформирован сигнал о пожаре, включён красный индикатор (команда для этого будет получена от прибора управления системы «Фотон-А»).

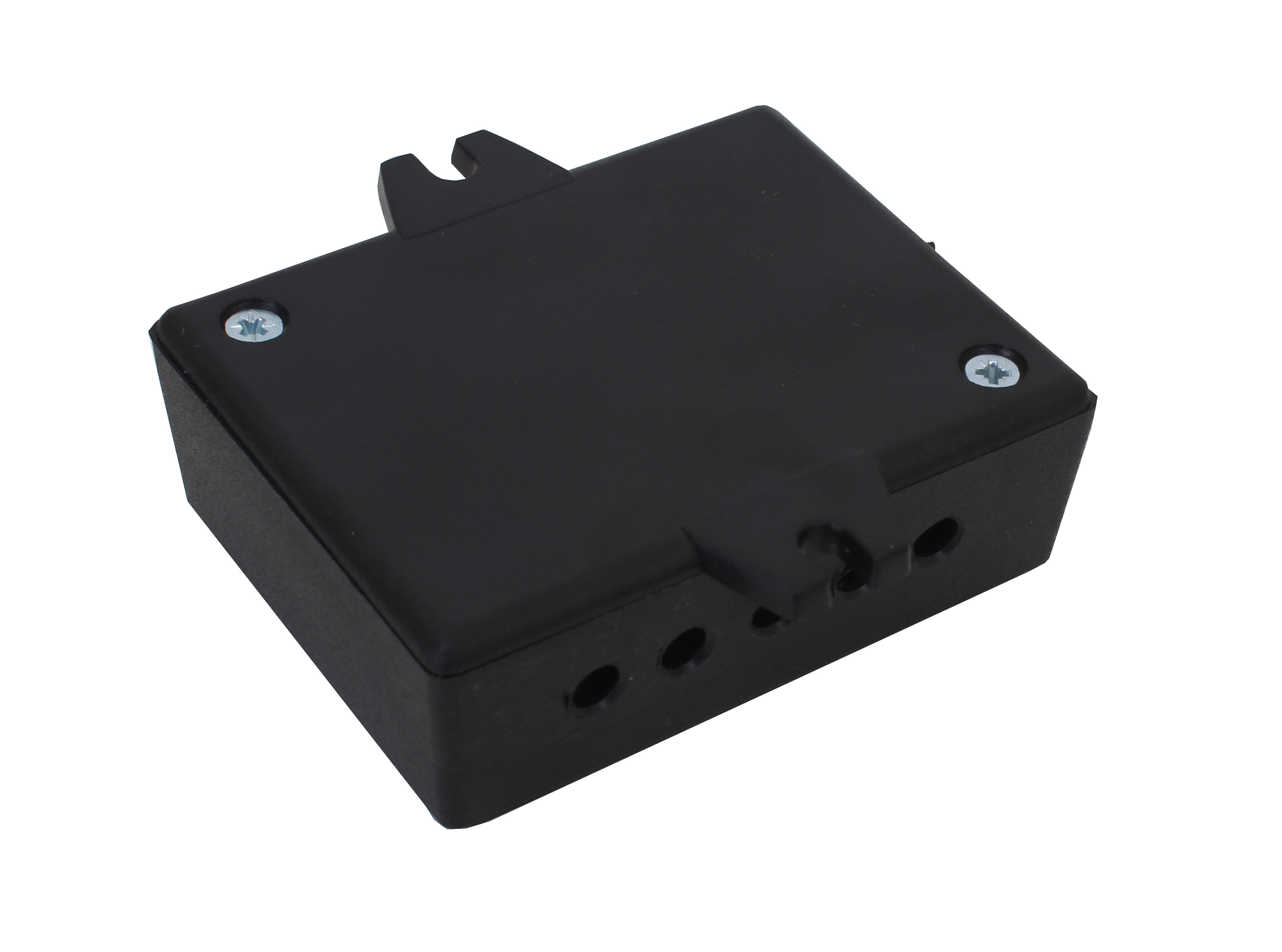

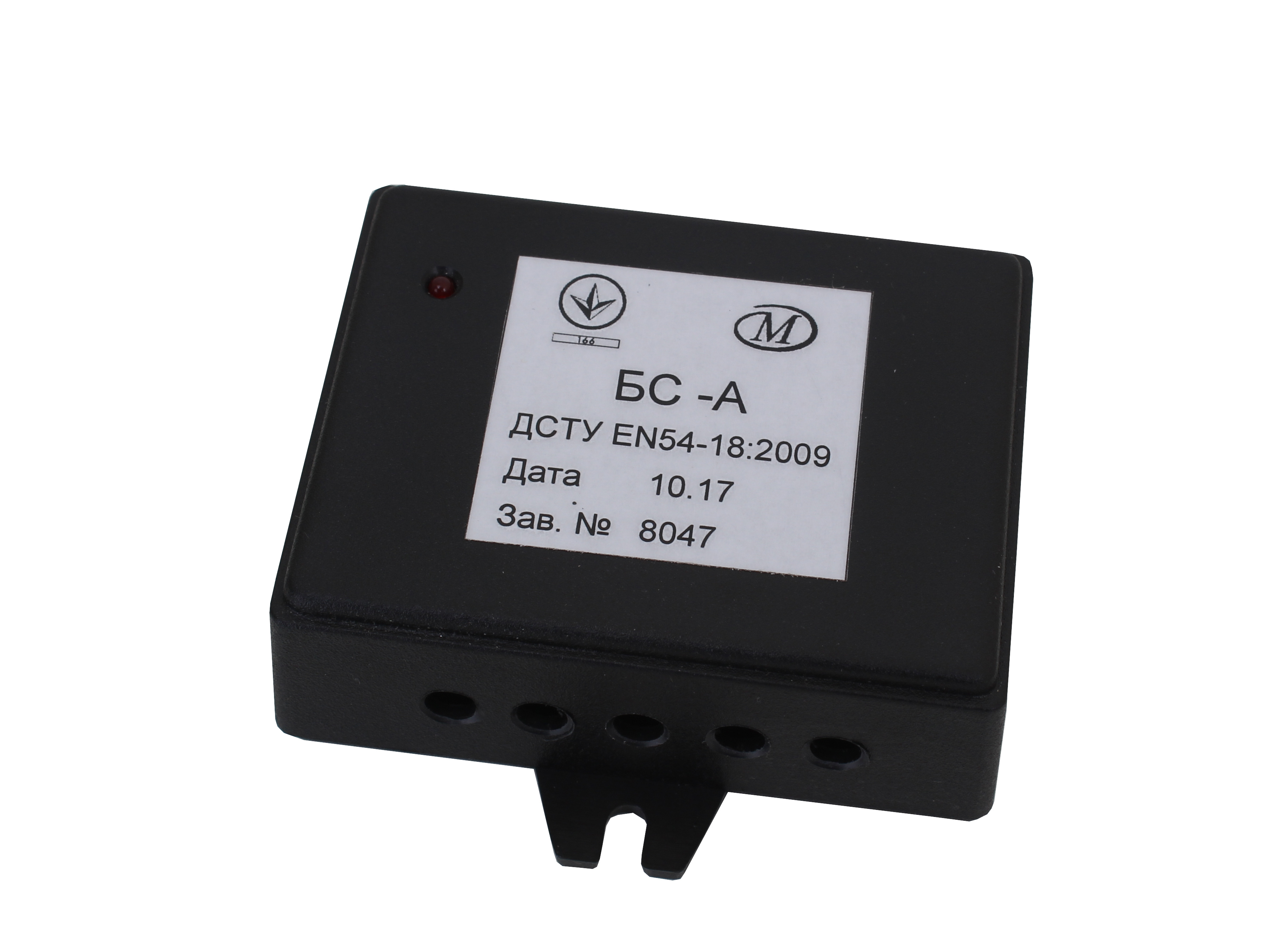

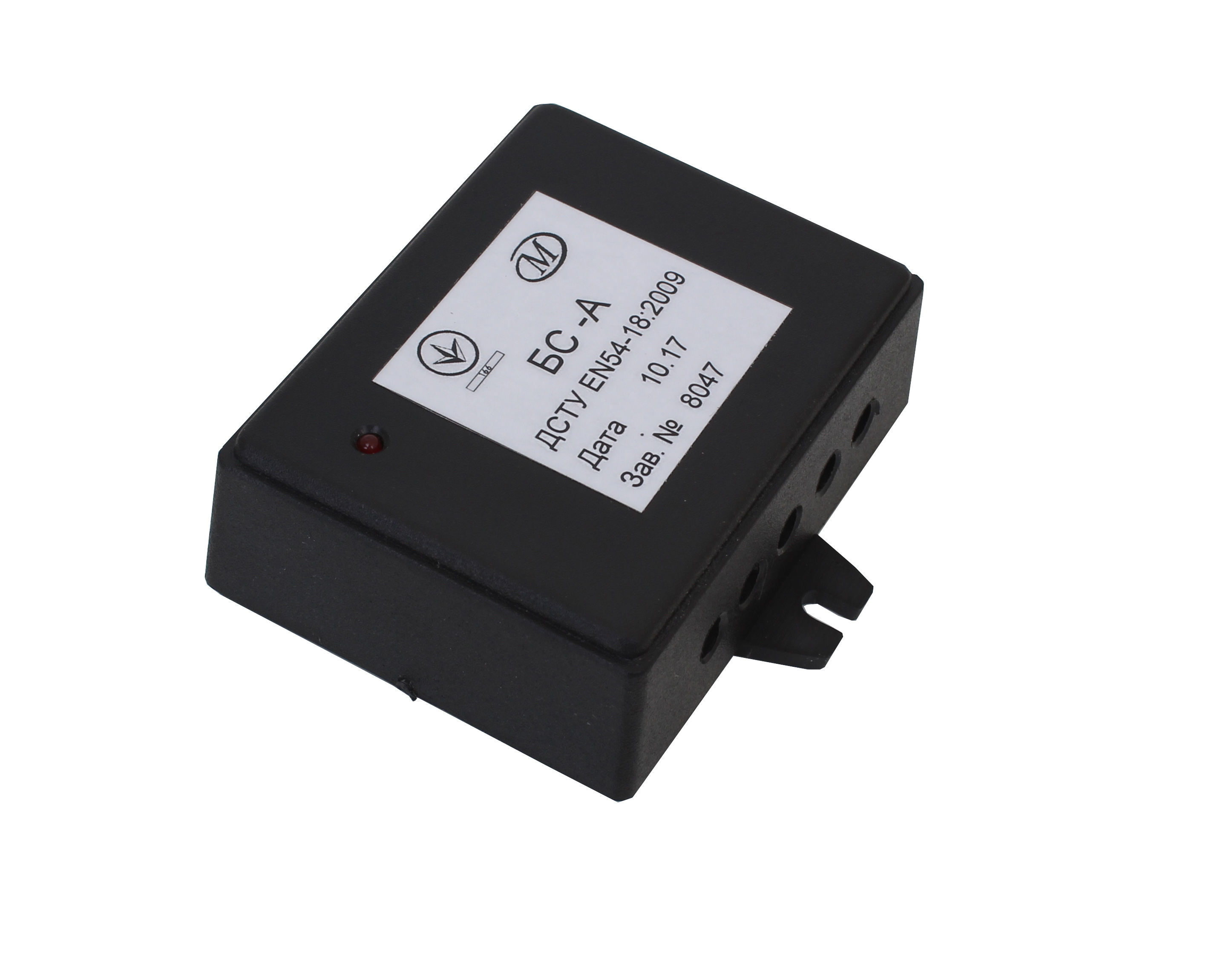

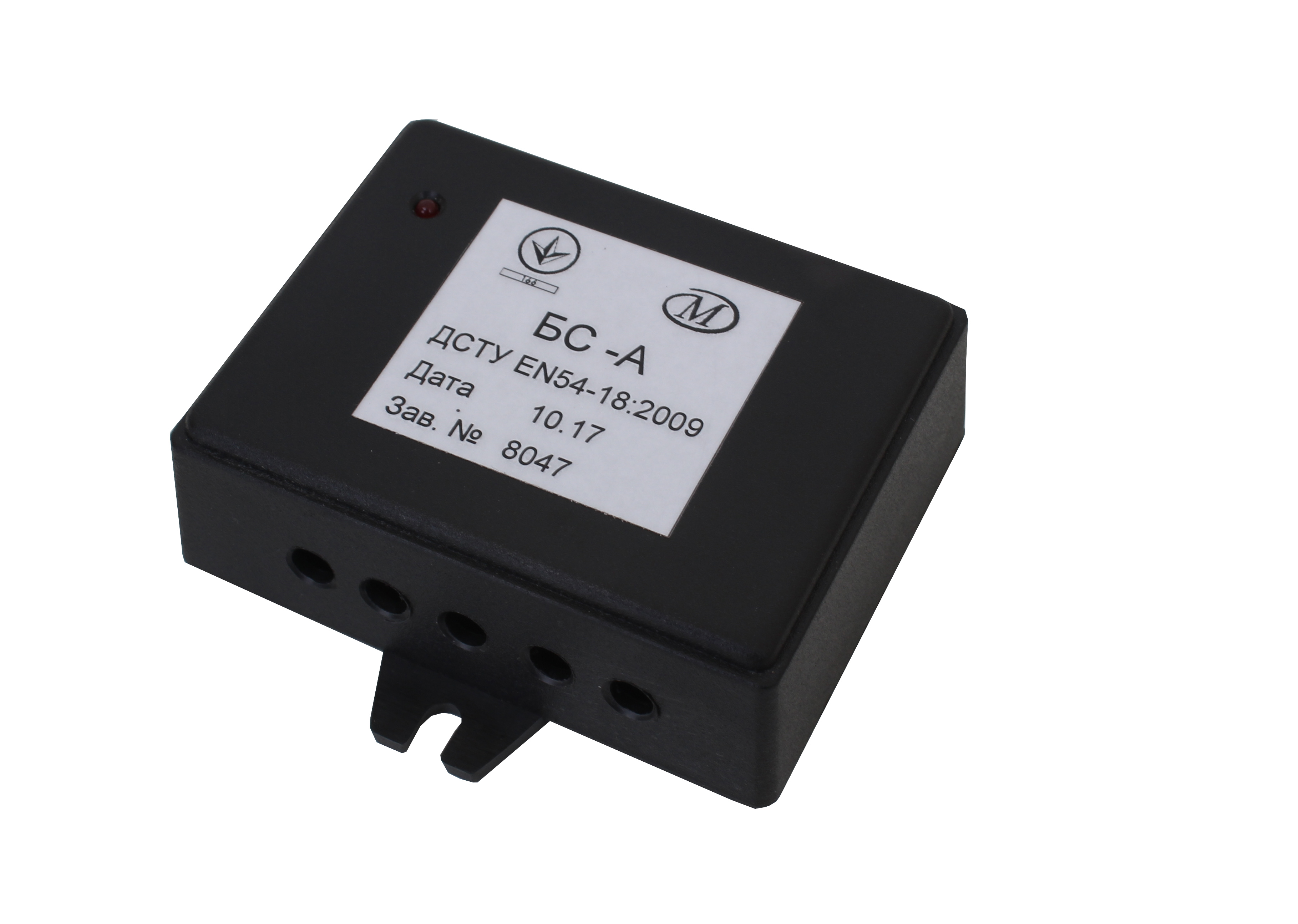

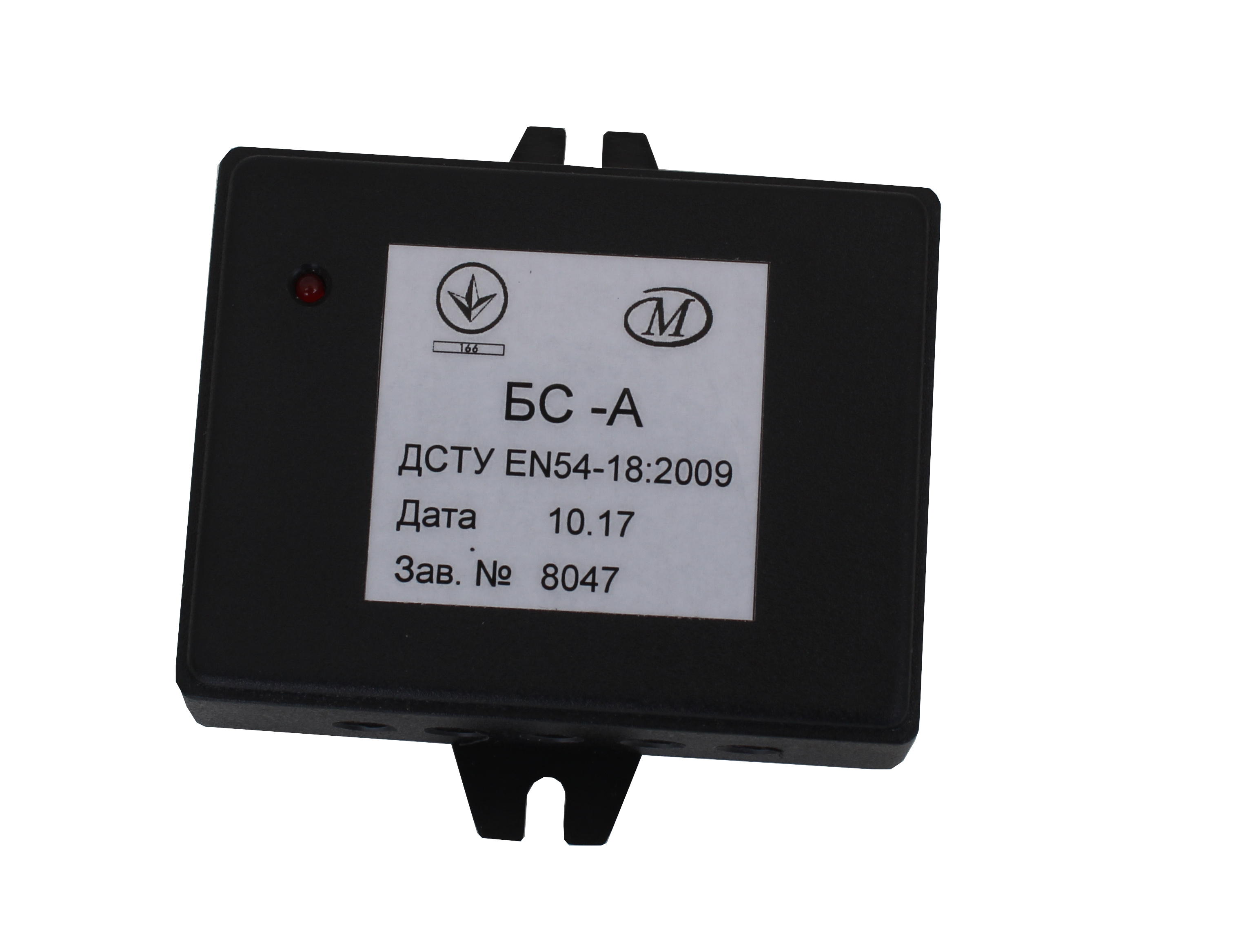

Конструктивно блоки выполняются в пластмассовых корпусах, которые могут быть зафиксированы как на вертикально повернутой, так и на горизонтально повернутой поверхности. Внутри размещается печатная плата, которая содержит клеммные колодки для подключения к шлейфам и микроконтроллер.

Основные функции микроконтроллера:

  • контроль размыканий/замыканий датчиков, которые к нему подключены,
  • фиксирование адреса блока,
  • выдача сообщений о возгорании с указанием номера подшлейфа и адреса блока, где произошло срабатывание,
  • сообщения об обрыве с номером подшлейфа и адресом блока.

При этом контроль срабатываний датчиков выполняется за счёт использования возможностей микропроцессора, который проводит измерения напряжения в делителях. Работа последних основана на использовании внутренних сопротивлений блока, а также внешних резистивных элементов, установленных на контакт, который необходимо контролировать.

Блоки, выполненные во взрывозащищённой модификации, конструктивно отличаются от обычных высокими показателями искробезопасности электрических цепей. Для решения этой задачи

  • электронные компоненты схемы заливаются герметиком,
  • устанавливаются резисторы, которые необходимы для ограничения токов разряда конденсаторных элементов,
  • между проводниками, расположенными на печатной плате предусмотрены достаточные зазоры,
  • устанавливаются диоды, не допускающие суммирования через шлейфы конденсаторных токов разряда.

Блок сопряжения БС-А, Блок сопряжения БС-АВ работает по таким параметрам:

Число каналов

4

Потребляемая мощность

0,0036 Вт

Режим работы

круглосуточный непрерывный

Класс защиты корпуса

IP 20

Взрывозащита

IExibIIВТ5 при использовании блока БИЗ

Размер блока

76х78х29 мм

Масса

50 г

Срок службы

10 лет
