Мнемосхема ФРДИ.425641.008-01

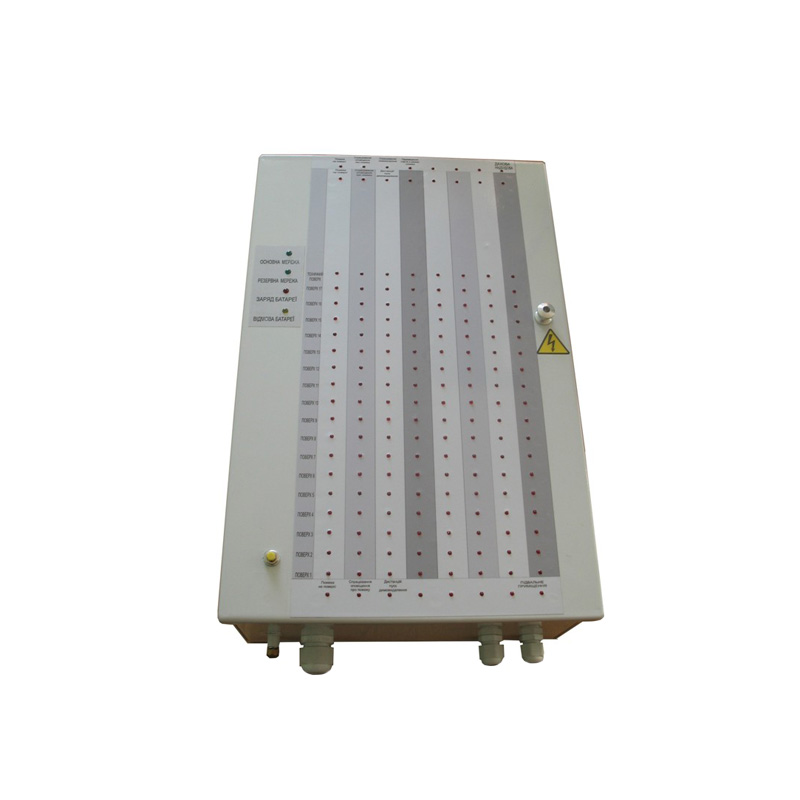

Мнемосхема ФРДИ.425641.008-01 выполняет визуализацию сработавшего извещательного устройства, расположенного на защищаемом объекте.

Назначение

Обеспечивает беспрерывный процесс индикации состояния систем адресной пожарной сигнализации Фотон-А.

В процессе функционирования мнемосхемы производится визуализация состояния подключенных адресных устройств, контролируемых системой пожарной сигнализации.

Составными элементами конструкции мнемосхемы являются:

  • 1 контроллерный узел,
  • индикаторный узел (до 32-х штук),
  • 1 узел питания ИСТ-24,
  • 1 силовой трансформатор мощностью 0,1кВт.

Контроллерный узел обеспечивает связь между мнемосхемой, управляющим прибором и узлом индикации. Связь производится по интерфейсу RS485 (предусмотрено два интерфейса – основной и дублирующий).

Узел индикации выполняет коммутацию индикаторов, которых на одной плате имеется 8 штук. Назначение индикаторов, определяется на стадии заказа мнемосхемы.

Для выявления неисправных индикаторов используется кнопка «Контроль». Она расположена на лицевой панели корпуса мнемосхемы и при нажатии обеспечивает свечение всех индикаторов (отсутствие свечения указывает на неисправность данного индикатора).

Рабочие функции

Модуль питания ИСТ-24 выполняет функции:

  • бесперебойного электроснабжения контроллерного и индикаторного узлов,
  • заряда аккумуляторов,
  • переключения электропитания на аккумуляторы при пропадании напряжения сети.

На выходе силового трансформатора присутствует напряжение амплитудой 36В, необходимое для узла питания.

Комплекс из:

  • силового трансформатора,
  • аккумуляторов,
  • узла ИСТ-24

по функциональности аналогичен прибору АПС-А, оснащенному отсеком АО.

Для любого объекта допустимо изготовление индивидуальной мнемосхемы, путем комбинации:

  • контрольных модулей,
  • источников питания,
  • индикаторов.

Название завода Меридиан

Мнемосхема ФРДИ.425641.008-01

Подача питания

Напряжение 187…242 Вольт

Питающее постоянное (аккумуляторное) напряжение

21…29 Вольт

Аккумулятор

Емкость 7 Ампер / час

Продолжительность питания от аккумуляторов

30 часов

Сила потребляемого тока от аккумуляторов

80 мА (дежурный режим)

Нижний предел силы потребляемого тока от аккумуляторов

20 мА

Верхний предел кратковременной (<10с) силы потребляемого тока от аккумуляторов

2,5 Ампер

Напряжение полного заряда аккумуляторов

(27,4÷27,8) В при (+18÷+22) °C

Верхний предел амплитуды пульсаций напряжения аккумулятора

1,3 В

Точность измерения температуры

±5 °C

Длительность заряда аккумуляторов

3 суток

Допустимое внутренне сопротивление аккумулятора

2,3…2,7 Ом

Число индицируемых адресных устройств

От 8 шт до 255 шт.

Мощность потребления электроэнергии

5 ВА (от сети)

2,5 Вт (от аккумулятора)

Ускореник вибрации должно быть ниже

5 метров в секунду

Габаритная часть вопроса

142х465х282 мм

Масса без аккумуляторного устройства

4 кг
