Изолятор короткого замыкания ИКЗ. Он является комплектным элементом микропроцессорной информационно-управляющей системы пожарной сигнализации "Фотон-А". мы видим полный список

Назначение

Устройство ИКЗ предназначено для непрерывной круглосуточной работы в составе судовой пожарной сигнализации "Фотон-А" и отключения адресных шлейфов с пониженным сопротивлением изоляции, а также их подключения в случае восстановления параметров линии (после ремонта, замены шлейфа).

Конструкция

Устройство ИКЗ производится в нескольких модификациях, в пластиковых и металлических корпусах, обычного (не специального назначения), а также во взрывозащищённом исполнении.

Есть конструкции изоляторов, которые изготавливаются в специальных корпусах, предусматривающих установку в них извещателей:

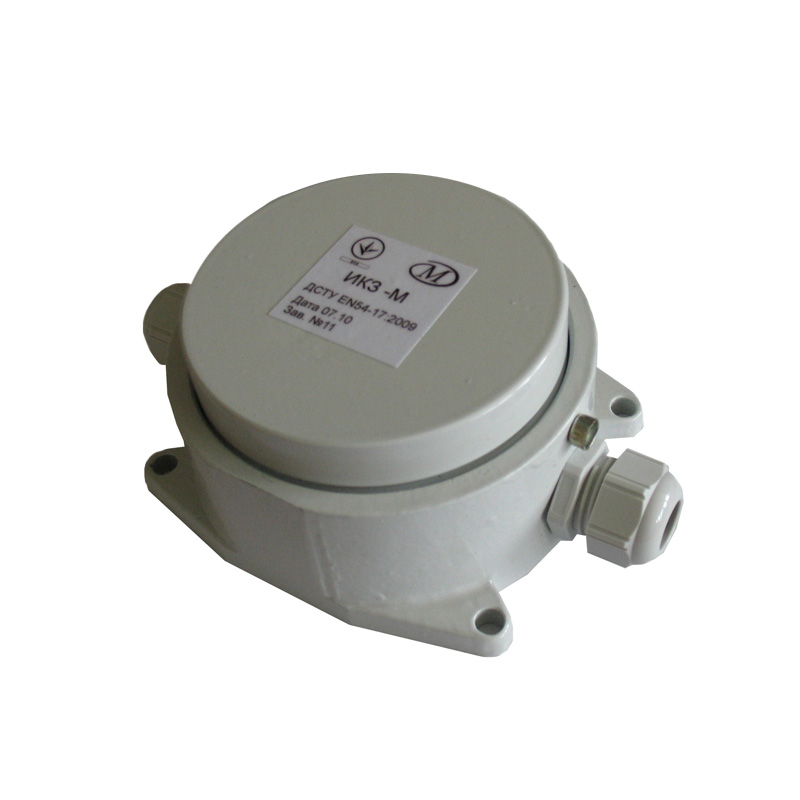

  • в ИКЗ-М можно установить (предварительно сняв крышку) точечные извещатели пламени, дыма и превышения температуры ИПП-АМ, ИПД-АМ, ИПТ-АМ в металлических корпусах,

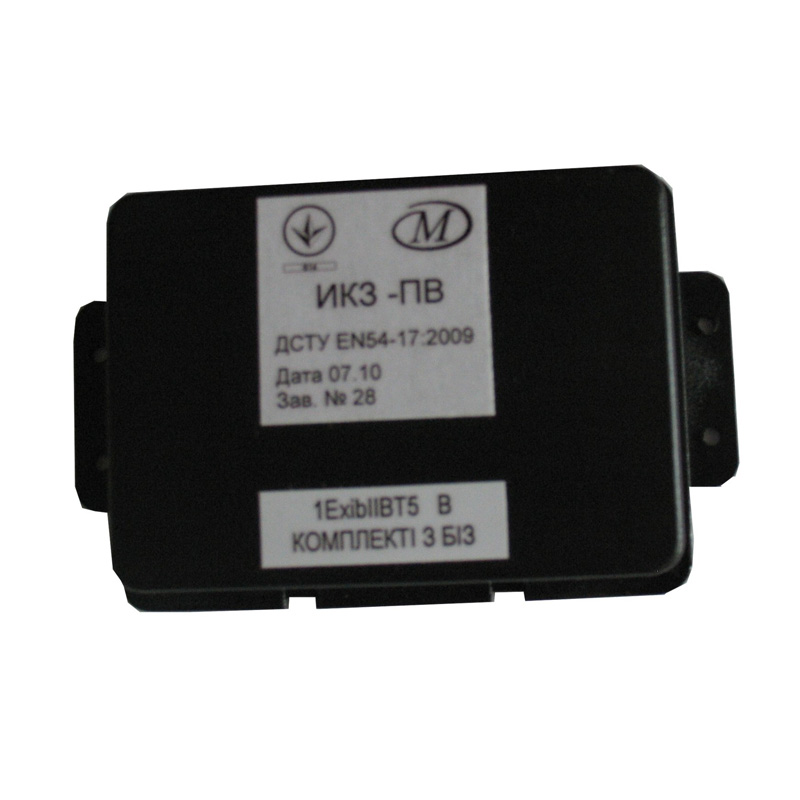

  • в ИКЗ-МВ - ИПД-АМВ, ИПТ-АМВ или ИПП-АМВ во взрывозащищённом исполнении,
  • ИКЗ-К/КВ размещаются в пластиковых корпусах, предназначенных для установки извещателей в пластмассовом исполнении,
  • ИКЗ-Р/РВ выполнены в виде платы с электронными компонентами, которая устанавливается в распределительную коробку КПСМ.301319.003 (обеспечивающую класс защиты IP30) или корпус ФРДИ.301461.001 (степень защиты IP32) для установки в них извещателей.

Все взрывозащищённые изоляторы ИКЗ в комплекте с блоком БИЗ имеют маркировку IExibIIBT5 и полностью соответствуют действующим нормативным документам, они могут использоваться во взрывоопасных зонах как внутри помещений, так и снаружи.

При подаче напряжения на ИКЗ, которые стоят в кольцевых шлейфах сигнализации происходит их поочерёдное включение на обоих концах. И в случае уменьшенного сопротивления изоляции линии не происходит включения ИКЗ, установленных на концах повреждённых участков. Таким образом не подключаются извещатели, находящиеся на этих шлейфах.

После устранения причины, вызвавшей отключение непригодной к работе линии, блок ИКЗ автоматически подключает шлейф к системе. Так происходит изоляция повреждённых участков, чтобы они не влияли на работу остальной части сигнализации. На центральном блоке управления появляется информация на ЖК табло об имеющихся на текущий момент изолированных участках системы.

Длина адресного шлейфа

до 500 м

Ток потребления одним изолятором

75 мкА

Срок службы

10 лет

Потребляемая мощность

0,9 мВт

Взрывозащита изоляторов (имеют маркировку "В")

IExibIIBT5 при использовании с БИЗ

Режим работы

непрерывный круглосуточный

Условия эксплуатации

температура

-10÷+55 °С, для ИКЗ-М/МВ -30÷+55 °С

влажность

93 % при +40 °С

Размер

Изолятор ИКЗ-Р, изолятор ИКЗ-РВ

39х39х5 мм

Изолятор ИКЗ-П, изолятор ИКЗ-ПВ

120х74х29 мм

Изолятор ИКЗ-М, изолятор ИКЗ-МВ

160х106х64 мм

Масса

Изолятор ИКЗ-М, изолятор ИКЗ-МВ

760 грамм

Изолятор ИКЗ-П, изолятор ИКЗ-ПВ

76 грамм

Изолятор ИКЗ-Р, изолятор ИКЗ-РВ

7 грамм

  • Изолятор ИКЗ-П чертеж ФРДИ.425412.002,
  • Изолятор ИКЗ-ПВ чертеж ФРДИ.425412.002-01,
  • Изолятор ИКЗ-Р чертеж ФРДИ.425412.002-02,
  • Изолятор ИКЗ-РВ чертеж ФРДИ.425412.002-03,
  • Изолятор ИКЗ-К чертеж ФРДИ.425412.002-04,
  • Изолятор ИКЗ-КВ чертеж ФРДИ.425412.002-05,
  • Изолятор ИКЗ-М чертеж ФРДИ.425412.004,
  • Изолятор ИКЗ-МВ чертеж ФРДИ.425412.004-01.
