Гидроэлеватор пожарный Г-600

Гидроэлеватор пожарный Г-600 предназначен для отбора воды из водоисточника с уровнем, превышающим высоту всасывания насосов, и для удаления ее из помещения при тушении пожара.

Устройство и принцип действия

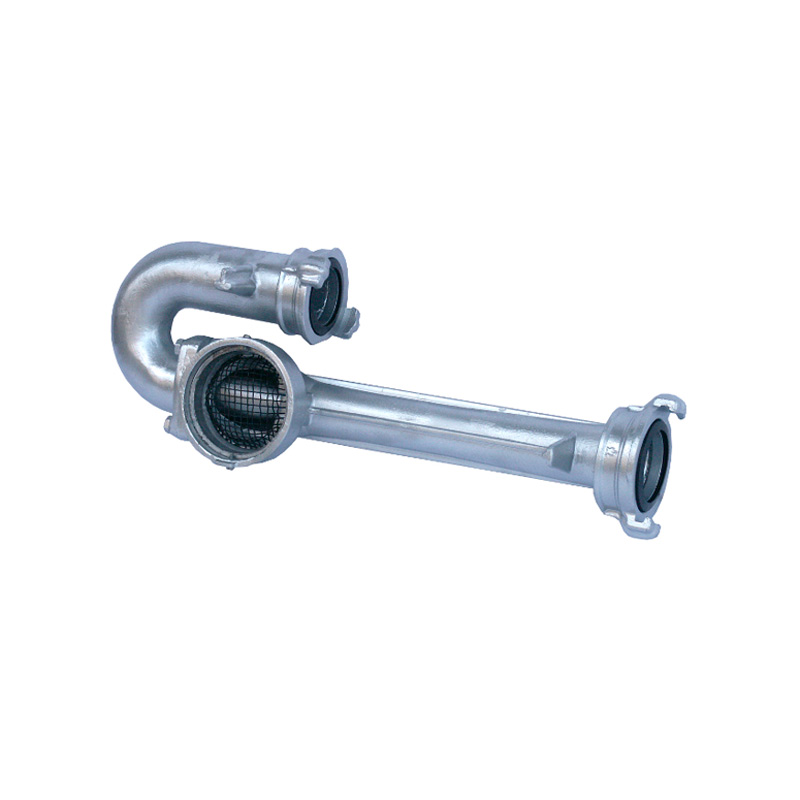

Гидроэлеватор Г-600& состоит из следующих основных частей: сопла, диффузора, головок соединительных (ГМН-80 и ГМН-70), обечайки, сетки, кольца уплотнительного и колена.

Диффузор имеет комбинированную камеру смешивания, состоящего из конфузорного и цилиндрического участков, четыре ребра жесткости и прилив в виде кронштейна, который вместе с другим приливом в нижней части диффузора и кронштейном на колене служит для опоры при установке гидроэлеватора на плоскость.

Нижняя часть диффузора выполнена в виде цилиндра, внутри которого при помощи обечайки и винтов крепится сетка.

Диффузор имеет фланец для присоединения колена. Во фланце выполнена расточка для крепления сопла, представляющего собой конический насадок, имеющий на выходе цилиндрический участок.

Уплотнительное кольцо уплотняет одновременно сопряженные плоскости трех деталей: диффузора, колена и сопла.

Струя воды от насоса подводится к колену и, выходя из сопла, создает в камере смешивания диффузора разрежения, в результате которого в камеру поступает определенное количество воды через сетку - инжектируемый расход. Подаваемая от насоса инжектируемая вода смешивается и из гидроэлеватора поступает в цистерну.

Из цистерны вода отбирается насосом. Часть ее вновь направляется в гидроэлеватор, а другая часть может быть использована для целей пожаротушения.
