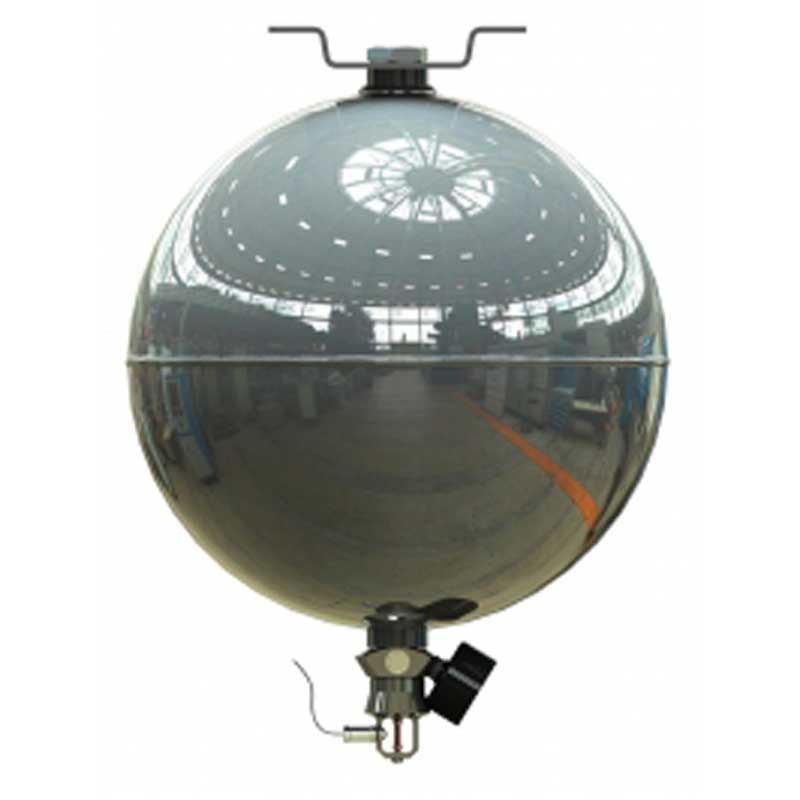

Модуль Импульс-20 25-22,5-18

Модуль Импульс-20 с данными 25-22,5-18 является компактным модулем, производящим тушение пожаров через газовый вариант работы.

Об оборудовании

Модуль пожаротушения Импульс-20 производит работу в виде тушения пожаров трех классов: класс А, класс В, класс С. Процесс происходит используя в своем комплекте газовый огнетушащий состав. Так же под тушение могут попасть электрические типы аппаратуры, технические параметры которых во время работы, могут выйти за регламентированные параметры. Наш пожарный модуль может находиться в составе локального типа тушения пожарного состояния, а может работать как автоматическая, автономная установка.

Заполнить емкость для тушения можно несколькими продуктами. Первый это Хладон 125, формула которого CF3CHF3, техническое название HCFC-125. Второй это Хладон 227еа, с техническим названием HFC-227еа, химическая формула CF3CHFCF2. Максимальная загрузка в модуль достигает: Хладон-125 в размере 19 килограмм; Хладон-227еа в размере 21 килограмм.

Существует три варианта, при которых случится срабатывание модуля.

  • Автоматическое срабатывание. Разрушается колба в тепловом замке, который находится в запорно-распылительном устройстве. Разрушение происходит за счет электромеханического побудителя, который получает действие электрического импульса от прибора, управляющего пожарным тушением.
  • Дистанционное срабатывание. В тепловом замке колба разрушается от электрического импульса, который получает пусковое устройство от нажатия специальной кнопки, направленной на резервный пуск газа.
  • Автономное срабатывание. В ЗРУ колба получает разрушающие повреждения в случае возникновения ситуации, когда очаг пожара превышает допустимое максимальное значение температуры, выше 68 градусов.

Обозначение

Модуль МГП Импульс-20 параметры 25-22,5-18 Х, изготовление по ТУ Украины № 29.2-307842208 от 2011 года.

  • Импульс 20 – наименование продукции;
  • 25 (бар) – размер рабочего давления, находящегося внутри модуля;
  • 22,5 (литров) – размер внутренней вместимости модуля;
  • 18 (миллиметров) – размер диаметра в запорно-пусковом устройстве;
  • Х (крепежный вариант) – можно крепить настенным (Н) или потолочным (П) способом.

Описание, работа

Наша модульная конструкция это сосуд, который сделан с 20 литровым баком, который заполнен ГОС в сжиженном виде. ГОС находится под постоянным давлением, которое оказывает сжатый азот в размере не меньше 1,0 мегапаскаль, средняя температура примерно 20 градусов. Штуцер, установленный на сосуд из металла, помогает крепить модуль на кронштейное крепление. Кронштейн крепится на стену или потолок, а к нему уже вешается сам модуль. В горловине сосуда находится устройство запорно-распылительного действия. В состав ЗРУ входят, распылитель + тепловой замок, который выглядит как стеклянная колба. Помимо этих продуктов там находятся мембрана предохранительного типа, манометр, сигнализатор текущего давления. Электромеханический побудитель сообщается с таким прибором как пожарный прибор управления, и крепится на распылитель нашего Импульс-20.

На пожарный извещатель в виде приемного, контрольного прибора, поступает специальный тип сигнала о пожарной ситуации. Прибор создает задачу для срабатывания одного или нескольких модулей, после чего управляющий прибор подает электрический импульс на процесс запуска срабатывания побудителя. При этом шток в побудителе, перемещается до места, где находится стеклянная колба. Далее происходит полное разрушение колбы. Далее рабочее давление оказывает свою работу на ГОС и происходит процесс подачи газа через распылитель на защищаемый отрезок помещения. Когда давление в сосуде упало, сигнализатор предоставляет информацию о том, что модуль качественно сработал.

  • В сосуд модуля можно поместить 22,0…23,0 литра продукта для тушения.
  • Давление, созданное в модуле, равно примерно 23…27 бар.
  • Расчетным давлением является размер 50 бар.
  • При создании, пробным давлением считается, показатель в 70,5…71,5 бар.
  • Предохранительная мембрана срабатывает при оказании давления в размере 49,5…50,5 бар.
  • Во время электрического запуска приведение в рабочее состояние занимает максимально 2 секунды.
  • Заряд ГОТВ выпускается в полном собственном объеме на территории охраны за 10 секунд.
  • Чистый вес модуля равен 12 килограмм.
  • Высота равна 49 сантиметров; сосуд имеет диаметр 36 сантиметров; ширина 38 сантиметр.

Параметры других частей

Реле давления

  • Контакт в реле замкнется, если подать на него 1,5…2,5 бар давления.
  • Ток постоянного типа осуществляет курсирование по сети с напряжением в 24 Вольта.
  • Размер рабочей силы тока не бывает более 0,3 Ампера.

Электромеханический побудитель

  • Контакты рассчитаны на напряжение в промежутке 6,0…24,0 Вольт.
  • Размер тока для срабатывания имеет пределы 0,3…0,5 Ампер.
  • Сопротивление рассчитано на рабочий промежуток 9,0…14,0 Ом.
  • Безопасным током, проверяющим целостность цепи, считается 0,01 Ампера.
