Аккумуляторный отсек ФРДИ.563251.003

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Аккумуляторный отсек ФРДИ.563251.003 считается механическим изделием, эксплуатирующимся в беспрерывном режиме в составе систем адресной пожарной сигнализации Фотон-А.

Назначение

Используется для размещения резервных аккумуляторных источников электропитания, обеспечивающих электроэнергией АПС-А или ПКП.

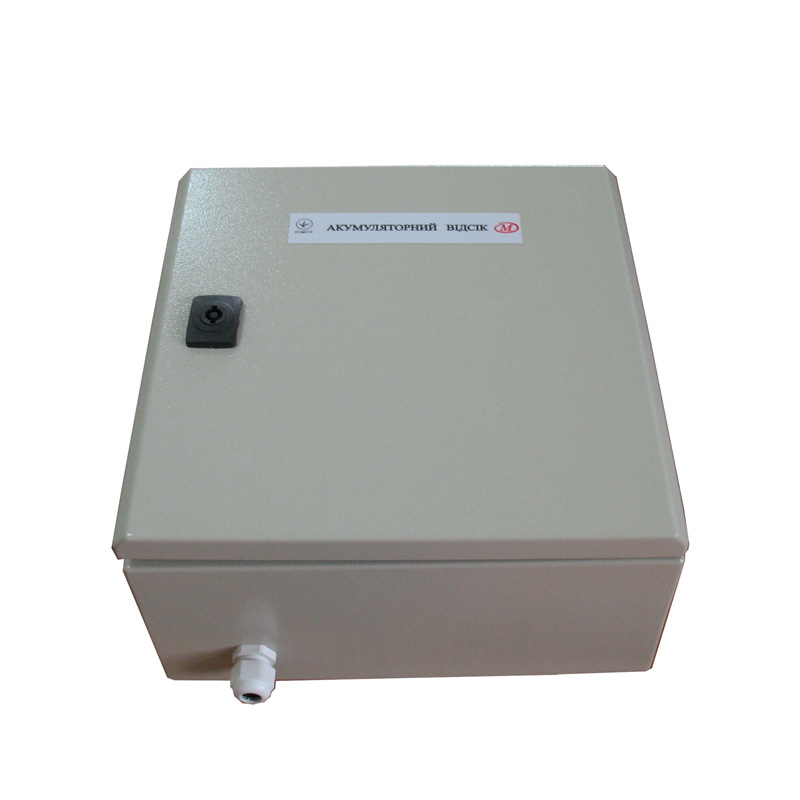

Аккумуляторный отсек ФРДИ.563251.003 имеет прямоугольный корпус из листового металла, изготовленный методом навесного монтажа. Корпус оснащен дверцей с замковым приспособлением. Внутри отсека расположены:

  • клеммная колодка, через которую подсоединяется электрокабель (оборудована встроенной плавкой защитной вставкой от КЗ и перегрузок),
  • механизмы закрепления аккумуляторов,
  • кабельные соединители для подсоединения к аккумуляторам,
  • термодатчик, обеспечивающий передачу в АПС-А или ПКП информации о температуре аккумуляторов.

Доукомплектация отсека аккумуляторами осуществляется заказчиком самостоятельно.

Подключать 1 аккумуляторный отсек допустимо к 1-му АПС-А (обеспечивается резервное электропитание систем пожарной сигнализации) или 1-му ПКП (обеспечивается резервное электропитание систем автоматического пожаротушения).

До начала монтажа отсека необходимо произвести осмотр его корпуса на наличие:

  • маркировки,
  • всех требуемых крепежей и кабельных вводов,
  • целостности поверхности.

Аккумуляторы размещаются внутри отсека после завершения подключения электрических кабелей.

Перед включением отсека в систему пожарной сигнализации выполняется:

  • внешний осмотр его корпуса на отсутствие механических повреждений,
  • проверка соответствия выполненного электромонтажа и проектной документации,
  • установка при соблюдении полярности аккумуляторов NP12-12 Yuasa (12В, 12А*ч).

Работоспособность аккумуляторного отсека проверяется (при установленных аккумуляторах) измерением напряжения между контактами 1 и 2 на клеммной колодке Х1. Его величина должна лежать в интервале (21÷29)В.

После каждых 2-х тыс. часов работы отсека необходимо проверять его техническое состояние.

Характеристики

Меридиан дал название продукту

Аккумуляторный отсек

Чертеж механиков

ФРДИ.563251.003

Защита изделия

IP20

Интервал по работе с температурой

-5…+40 °C

Размер разрешаемой влажности

До 93 процентов

Ускорение вибрации не может иметь амплитуду выше, чем 5 метров на квадратный сантиметр при частоте

От 10 до 150 Герц

Напряжение из выходной части

Колеблется 21…29 В

Верхний предел длины кабеля до АПС-А или ПКП

0,1 метра

Верхний предел сопротивления кабеля до АПС-А или ПКП

0,1 Ом

Сколько можно использовать аккумуляторов

Два

Верхний предел размера устанавливаемых аккумуляторов

94х98х151мм

Ресурс до отказа

10 тысяч часов

Служба до отказа

10 лет (с поверкой)

Хранение на складе

10 лет

Габаритное исполнение

15 х 33 х 33 см

Масса без аккумуляторов

2 кг 200 грамм
