Прибор контрольно-пусковой ПКП (ФРДИ.425521.047) является электротехническим устройством, выполняющим:

  • управляющие функции над запорно-пусковыми установками и светозвуковым оборудованием,
  • контрольные функции над состоянием сигнализаторов давления и газовых потерь, а также связующих линий между ПКП и элементами установки пожаротушения.

Назначение

Прибор  ПКП выполняет функции компонента систем адресной пожарной сигнализации Фотон-А, работающих в беспрерывном режиме.

Функции ПКП заключаются в:

  • исполнении командных сигналов ПУА1-ПТ,
  • передаче в ПУА1-ПТ информации о состоянии установки пожаротушения.

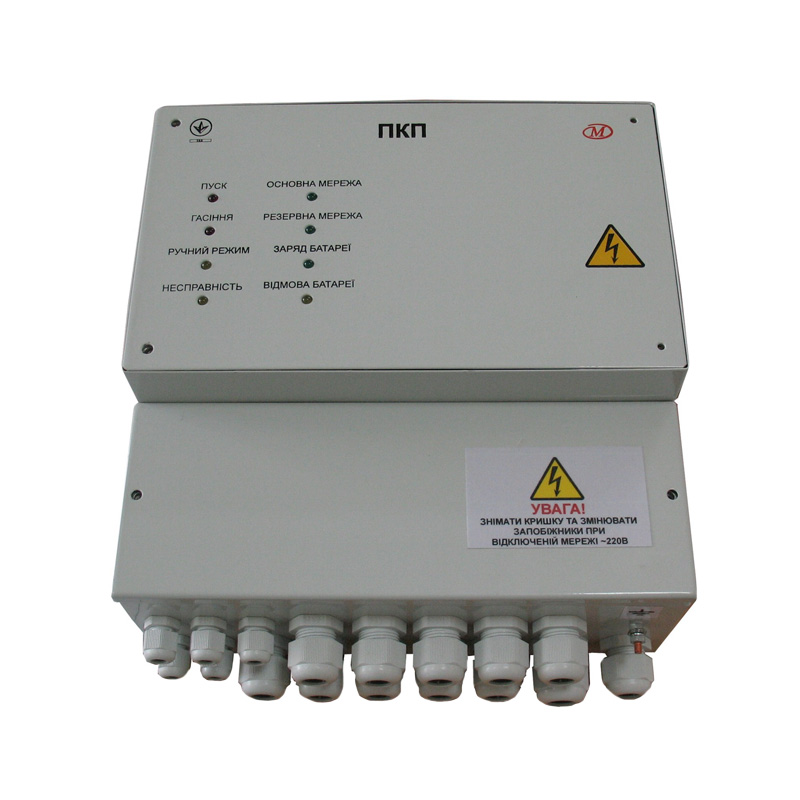

Конструкция прибора ПКП

ПКП имеет корпус из металла, разделенный на приборную и монтажную зоны. Компонентами приборной зоны являются все основные узлы ПТП:

  • трансформаторный,
  • ПКП4,
  • ПИ-ПКП4 (его индикаторы размещены на лицевой панели корпуса).

Эту зону в корпусе закрывает лицевая панель, на которой расположены точечные световые индикаторы состояния прибора и пломба ОТК.

Монтажная зона расположена в нижней части корпуса ПКП и используется для электрического подсоединения к внешнему оборудованию, выполняемому в процессе монтажа. Эта зона оснащена легкоснимаемой крышкой. Кабельные вводы расположены на нижней панели. Рядом выведен винтовой зажим для заземляющего проводника.

Компонентами монтажной зоны являются:

  • частично узел ПКП4, на котором установлены клеммные колодки Х7÷Х11 (подключение к установке пожаротушения),
  • клеммные колодки Х1, Х2 (входные цепи питания).

Наименование заводское

Прибор контрольно-пусковой ПКП

Чертежное обозначение

ФРДИ.425521.047

Питание при поддержке напряжения

200…255 Вольт

Напряжение питания аккумулятора

От 20 до 31 Вольт

Аккумуляторная емкость (ампер / час)

12

Подача питания исключительно через аккумулятор

В дежурном режиме 30 часов

В режиме Пуск 30 минут

Полностью заряженный аккумулятор

Имеет напряжение 27,3÷27,9 В

Температура аккумулятора измеряется с погрешностью

±5 °C

За сколько можно заполнить заряд аккумуляторного устройства

72 часа

Работая в дежурном варианте потребление тока

75 миллиАмпер

Если работать краткосрочно (по 10 секунд), то ток потребляется

В размере 2,5 Ампер

Защитная функция

IP30

Число выходов управления ЗПУ

4 шт.

Управляющий ток ЗПУ при напряжении (19,5÷30)В с пульсациями <1,5В

0,5 А

Длительность активации ЗПУ

3 секунды

Длительность паузы между активацией ЗПУ

3 секунды

Число выходов управления СЗО

4 шт.

Управляющий ток СЗО при напряжении (19,5÷30)В с пульсациями <1,5В

<250 мА

Число входов контроля состояния СДУ/ДУГ

4 шт.

Число выходных реле

4 шт.

Ток коммутации реле

0,5 А

Напряжение коммутации реле

30 В

Мощность потребления от сети

<5 ВА (дежурный режим)

<60 ВА (режим «Пуск»)

Мощность потребления от резервной сети

<2 Вт (дежурный режим)

<60 Вт (режим "Пуск»)

Размерная часть

134х292х265 мм

Масса заказа

3 кг 500 грамм
